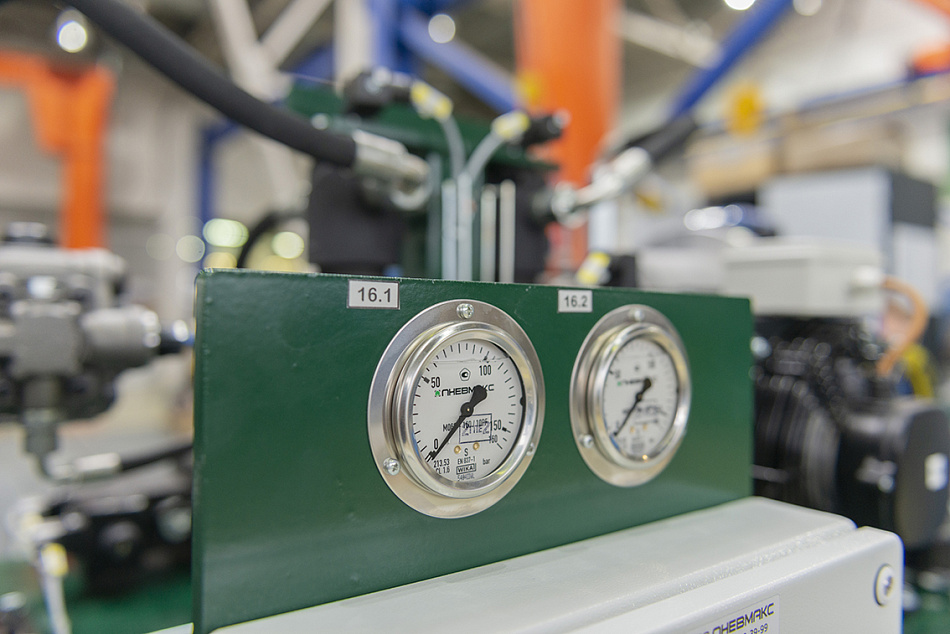

Гидростанция CTR-KV-B2726 для подъемных столов литейной машины
В рамках модернизации оборудования литейного производства специалисты ПНЕВМАКС выполнили замену тросового привода подъемных столов двух литейных машин на гидравлическую систему управления.
В рамках модернизации оборудования литейного производства специалисты ПНЕВМАКС выполнили замену тросового привода подъемных столов двух литейных машин на гидравлическую систему управления.
Проект включал разработку гидравлической станции CTR-KV-B2726, электроразводку до клеммной коробки, поставку гидроцилиндров, гидрозамков и соединительной гидравлической аппаратуры. Гидросистема обеспечивает управление подъемными столами литейных машин, регулирование скорости перемещения и надежное удержание рабочих органов в заданном положении.
Переход от тросового привода к гидравлической системе управления
Одной из задач проекта являлась модернизация привода подъемных столов с переходом на гидравлическое управление.

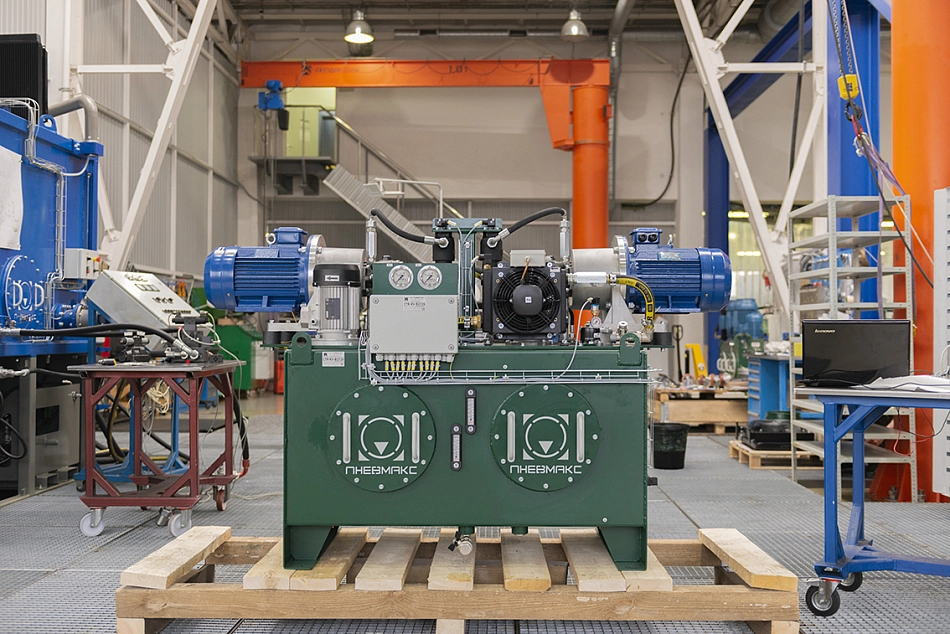

Гидростанция CTR-KV-B2726 выполнена с двумя полностью независимыми гидравлическими контурами, размещенными на одном маслобаке. Каждый контур включает собственную насос-моторную группу и комплект гидравлической аппаратуры и обеспечивает работу одного подъемного стола. Независимое исполнение контуров позволяет сохранять работоспособность каждого механизма отдельно и выполнять регулировку параметров гидропривода в соответствии с требованиями оборудования.
Регулирование скорости и удержание подъемных столов

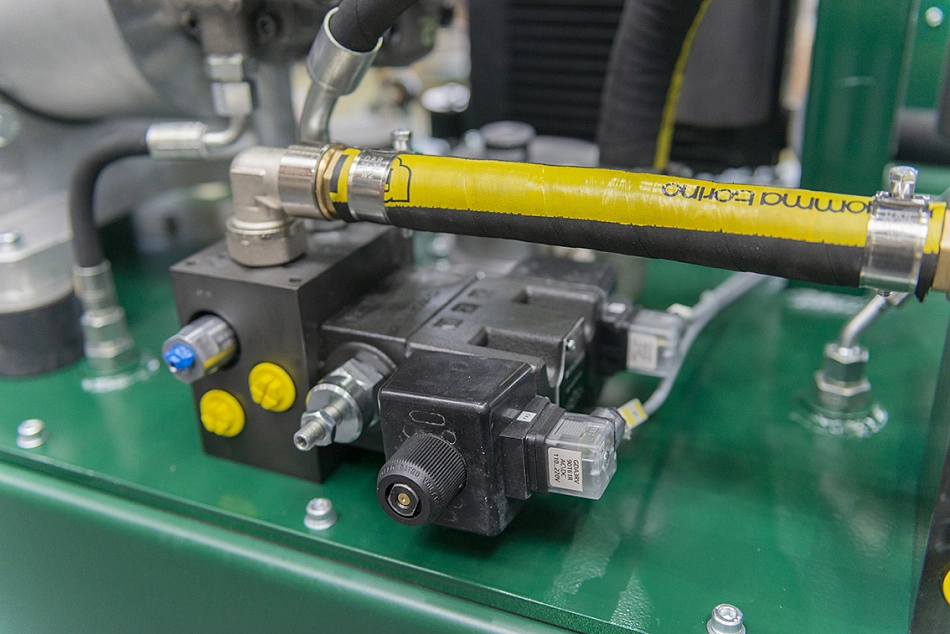

Гидравлическая аппаратура каждого контура обеспечивает настройку скорости перемещения стола при подъеме и опускании за счет дроссельного регулирования. Для фиксации положения подъемных столов применены гидрозамки, установленные непосредственно на гидроцилиндрах. Такое исполнение позволяет удерживать стол в заданном положении и предотвращать его перемещение при повреждении трубопровода или рукава высокого давления между гидростанцией и исполнительным механизмом. Точная настройка скорости движения гидропривода позволяет обеспечить требуемые параметры работы оборудования при выполнении операций литья.
Кондиционирование рабочей жидкости гидросистемы

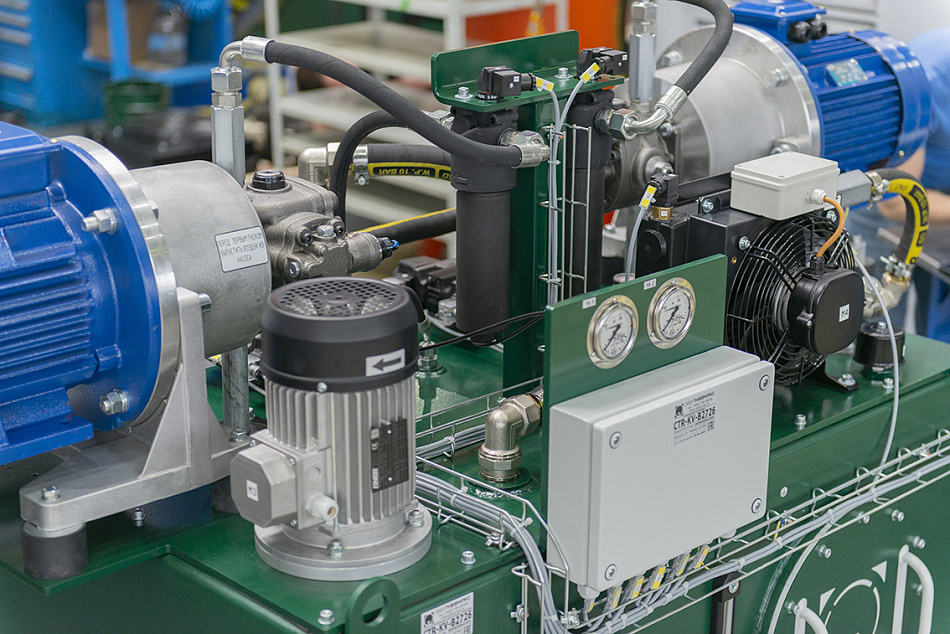

Для поддержания требуемых параметров рабочей жидкости в составе гидростанции предусмотрен независимый контур кондиционирования. Система обеспечивает фильтрацию и охлаждение масла с помощью воздушно-масляного теплообменника. Поддержание чистоты рабочей жидкости снижает риск отказов гидравлической аппаратуры, а контроль температуры предотвращает ускоренное старение масла и увеличивает срок его эксплуатации.
В гидросистеме используется пожаробезопасная рабочая жидкость HFDU.
Технические характеристики CTR-KV-B2726
- объект применения — подъемные столы литейных машин;
- количество гидравлических контуров — 2;
- объем гидробака — 390 л;
- количество насос-моторных групп — 2;
- тип насосов — регулируемые пластинчатые;
- номинальный расход — 50,1 л/мин на каждый контур;
- номинальное давление — 110 бар;
- мощность электродвигателей — 11 кВт;
- питание электродвигателей — 380 В, 3 фазы;
- напряжение управления — 230 В AC;
- рабочая жидкость — пожаробезопасная HFDU;
- контур кондиционирования — независимый, фильтрация и охлаждение;
- теплообменник — воздушно-масляный.
Гидростанция CTR-KV-B2726 обеспечивает управление подъемными столами литейных машин и предназначена для работы в составе оборудования металлургического производства, где требуется регулируемое перемещение исполнительных механизмов и надежное удержание нагрузки.
