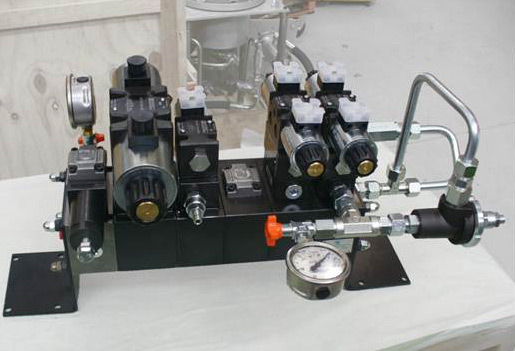

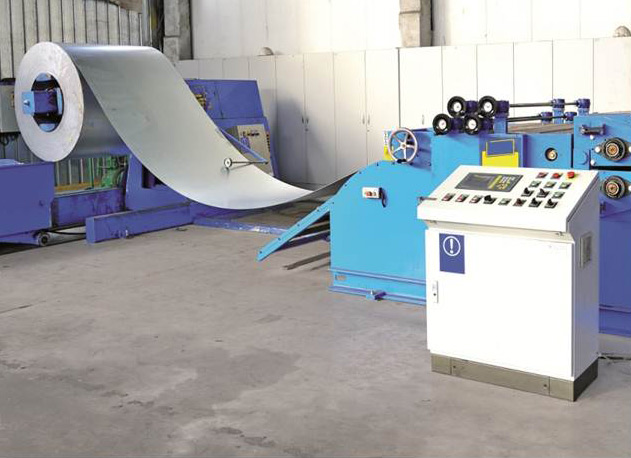

Гидростанция установки поперечной резки рулонного металла
Для установки поперечной резки рулонного металла ПНЕВМАКС разработала гидростанцию, которая обеспечивает работу основных исполнительных механизмов линии.

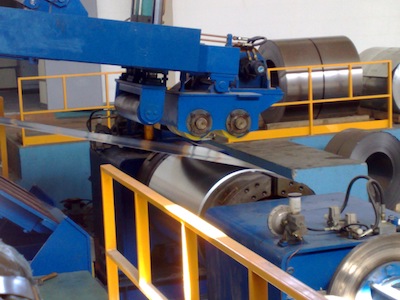

Гидропривод выполняет три операции: захват металлической ленты, ее перемещение с регулированием скорости и поперечную резку с возможностью настройки скорости рабочего хода.
Гидропривод захвата, подачи и резки рулонного металла

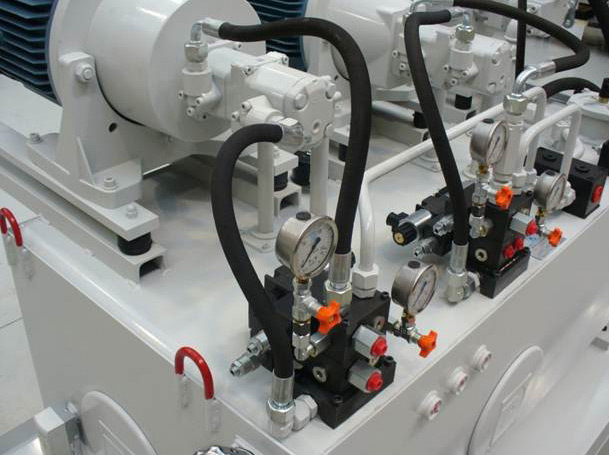

Рабочая жидкость подается к исполнительным механизмам при максимальном давлении 40 бар и расходе 25 л/мин. Объем гидробака составляет 700 л.
Система рассчитана на работу с минеральным гидравлическим маслом. Требуемая тонкость фильтрации - не грубее 25 мкм.
Цепи управления работают от переменного тока напряжением 220 В.
Технические характеристики гидростанции
| Параметр | Значение |
|---|---|
| Объект применения | Установка поперечной резки рулонного металла |
| Функции гидропривода | Захват ленты, перемещение с регулированием скорости, поперечная резка с регулированием скорости |
| Объем гидробака | 700 л |
| Максимальное давление | 40 бар |
| Расход | 25 л/мин |
| Рабочая жидкость | Минеральное гидравлическое масло |
| Тонкость фильтрации | Не грубее 25 мкм |
| Напряжение цепи управления | 220 В переменного тока |
