Гидростанция CTR-KV1019 для привода рольганговых весов

проект CTR-KV1019

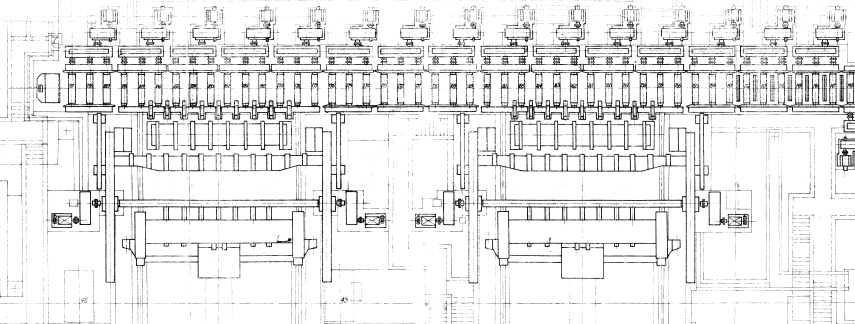

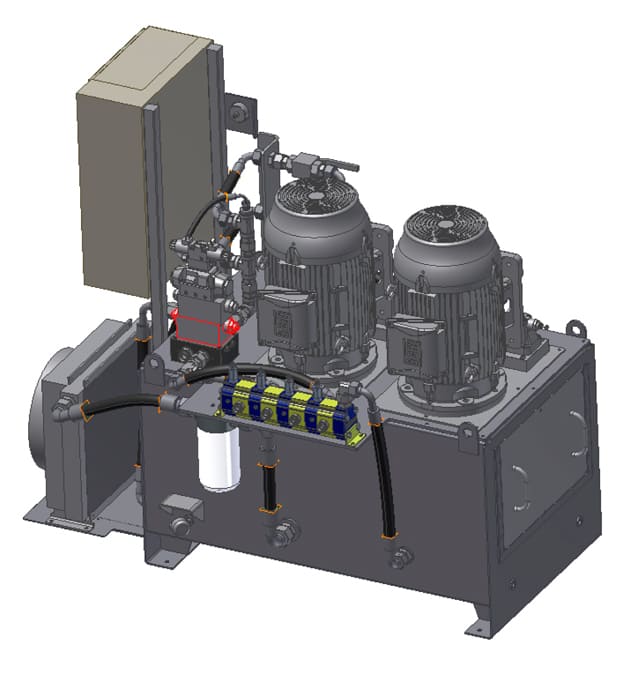

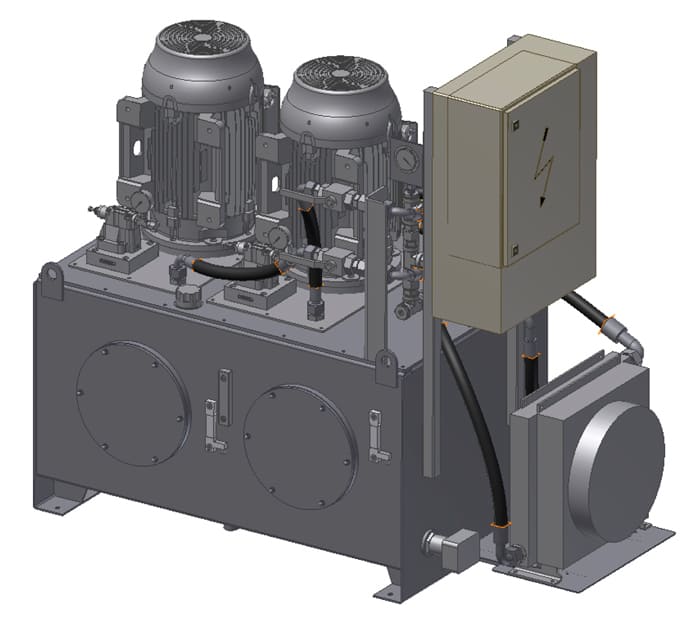

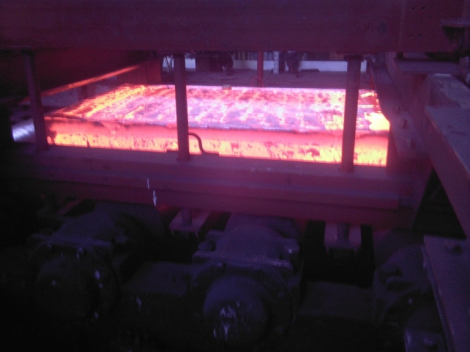

Рольганговые весы листопрокатного цеха используются для взвешивания слябов перед загрузкой в подогревательную печь. Гидравлический привод весового механизма выполнен на базе станции CTR-KV1019 с двумя мотор-насосными группами, одна из которых работает как резервная. Каждый насос имеет подачу 104,4 л/мин и приводится электродвигателем мощностью 22 кВт, рабочее давление системы составляет 130 бар.

Гидропривод четырех цилиндров рольганговых весов

Рабочая жидкость распределяется между четырьмя гидроцилиндрами через делитель потока. В состав поставки вошли гидростанция в сборе с аппаратурой, шкаф управления и трубная разводка от станции до цилиндров, поэтому проект охватывал не только источник гидравлической энергии, но и гидравлическую часть привода весового механизма.

Технические характеристики CTR-KV1019

Параметр	Значение
Объект применения	Рольганговые весы листопрокатного цеха
Назначение	Гидропривод исполнительных цилиндров весового механизма
Объем гидробака	390 л
Количество мотор-насосных групп	2: рабочая и резервная
Подача одного насоса	104,4 л/мин
Мощность одного электродвигателя	22 кВт
Рабочее давление	130 бар
Количество гидроцилиндров	4
Распределение потока	Делитель потока на 4 гидроцилиндра
Шкаф управления	Входит в комплект поставки
Трубная разводка	От гидростанции до гидроцилиндров
