Насосная станция CTR-KV0509 подъема и опускания индукционной печи
Насосная станция CTR-KV0509 предназначена для управления исполнительными механизмами подъёма и опускания индукционной печи на производстве цветных металлов.

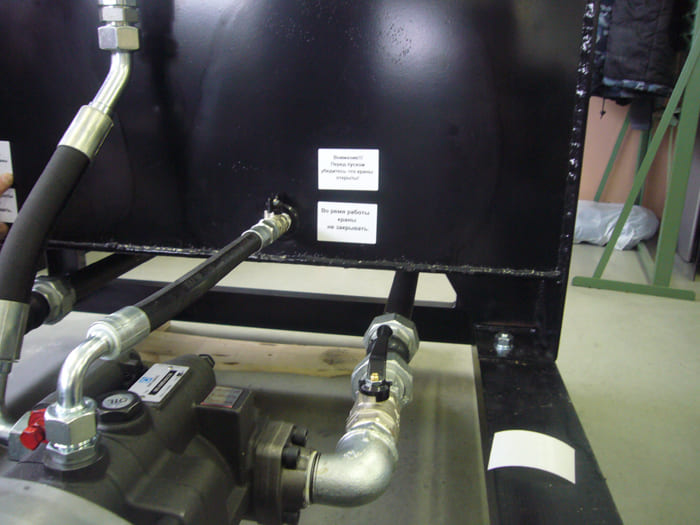

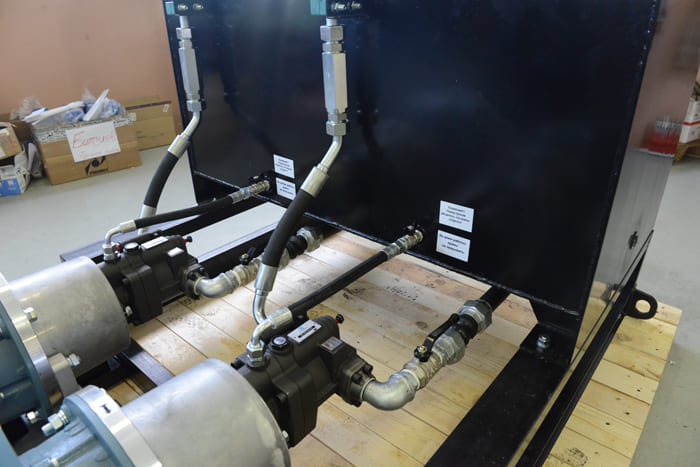

Силовая часть включает две мотор-насосные группы с регулируемыми аксиально-поршневыми насосами с наклонной шайбой и регуляторами давления. Такая схема позволяет изменять подачу насосов в зависимости от потребности гидросистемы и поддерживать заданное давление в рабочем контуре.

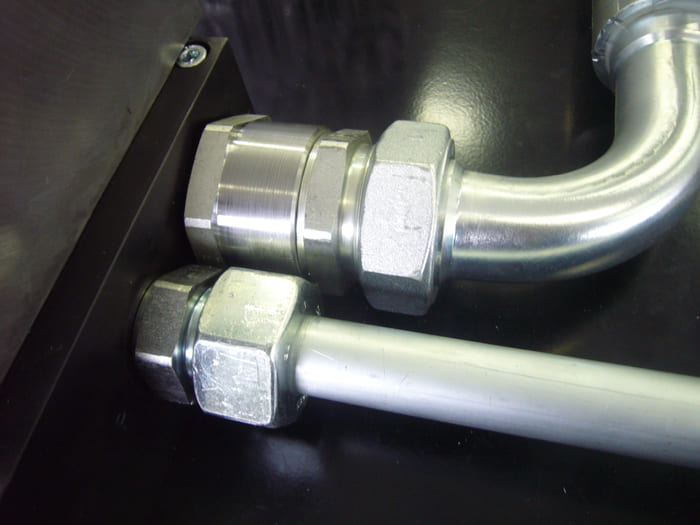

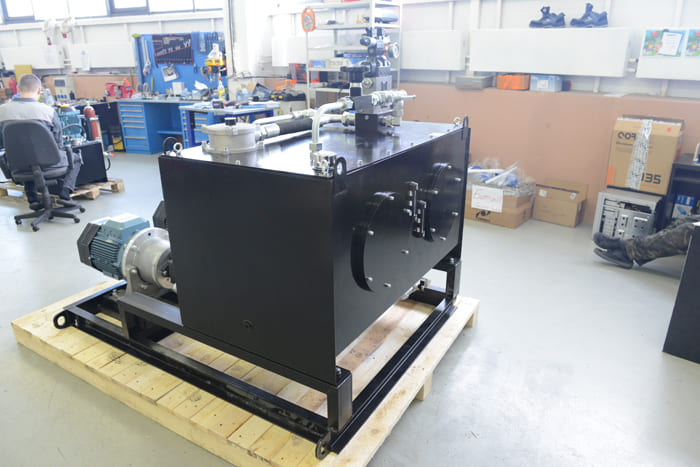

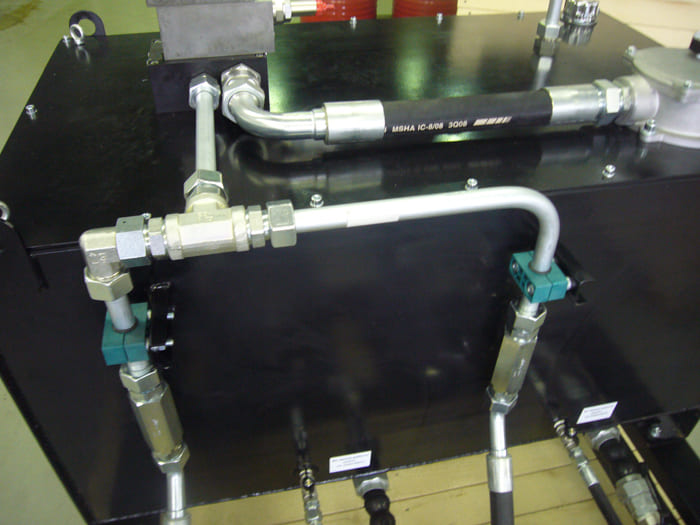

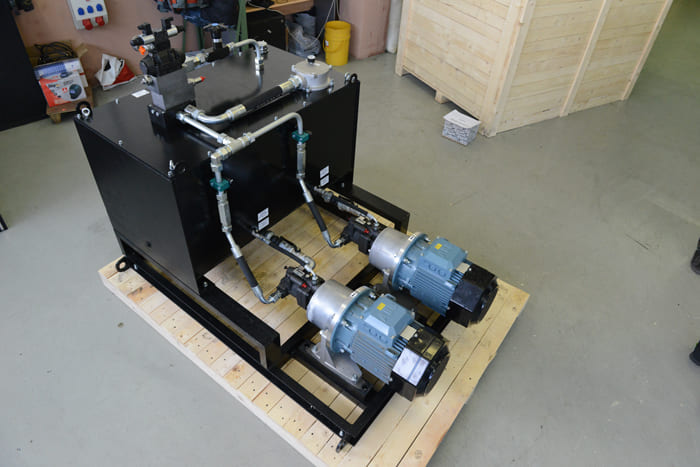

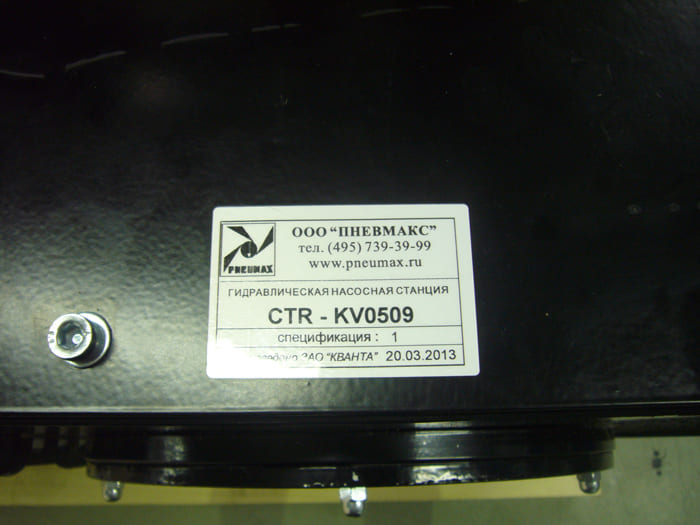

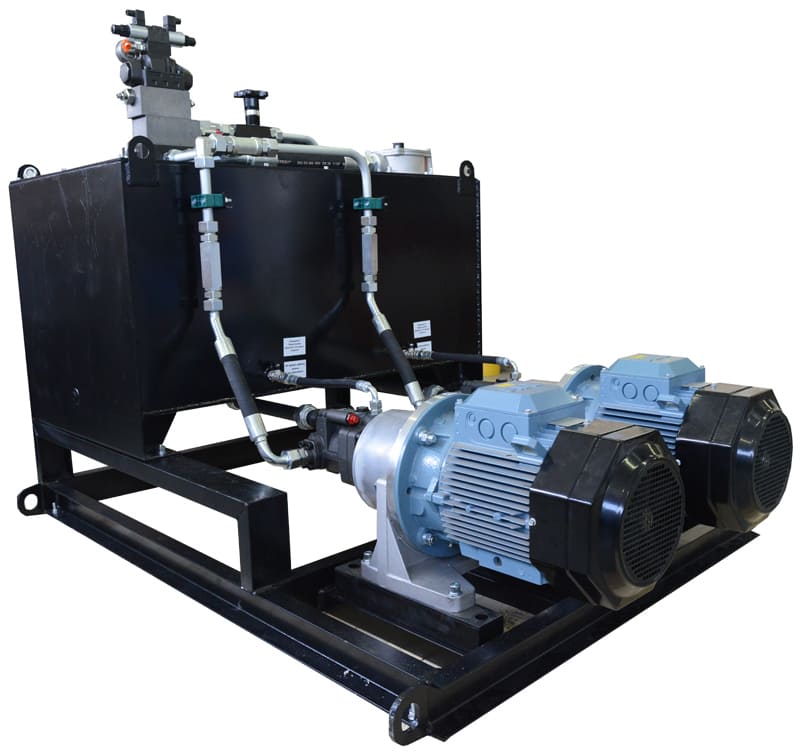

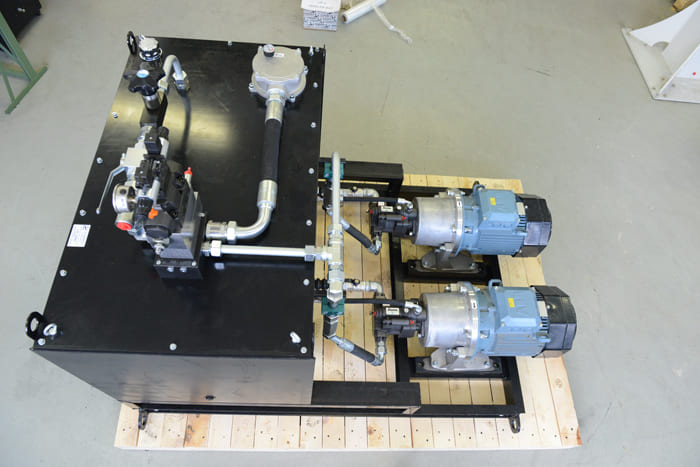

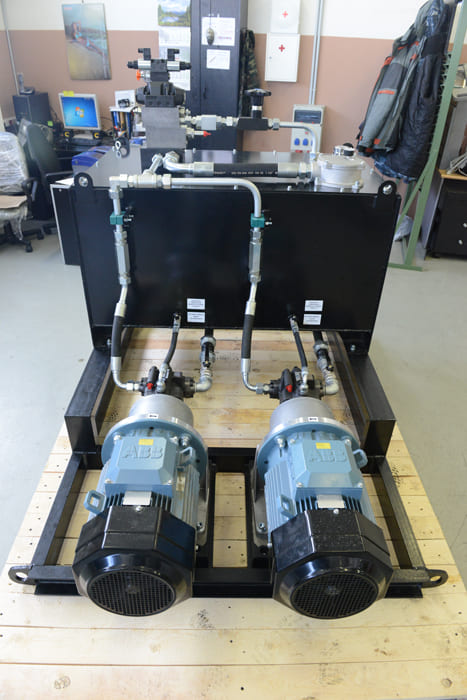

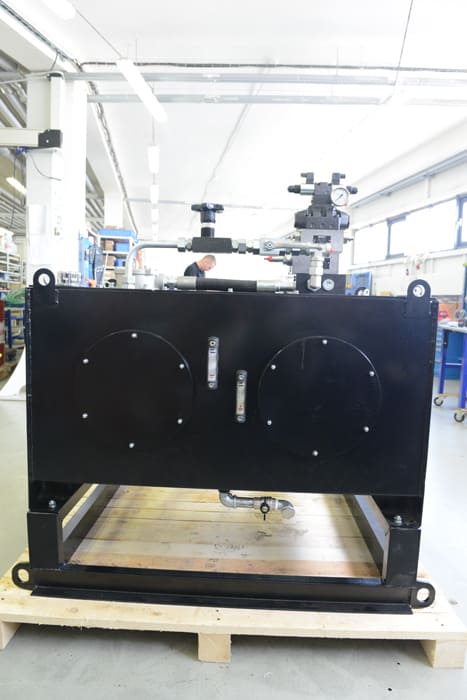

Гидростанция подъёма и опускания индукционной печи
Каждая мотор-насосная группа оснащена электродвигателем мощностью 11 кВт и обеспечивает подачу до 69 л/мин. Рабочее давление гидросистемы составляет 125 бар.
Применение регулируемых аксиально-поршневых насосов позволяет автоматически изменять рабочий объём в зависимости от давления в системе. При достижении установленного значения регулятор уменьшает подачу насоса до уровня, необходимого для компенсации утечек и поддержания заданного давления.
Диапазон настройки регулятора давления составляет от 2 до 28 МПа. При этом параметры эксплуатации самой гидростанции должны соответствовать установленным для системы ограничениям по рабочему и максимальному давлению.
Гидроаппаратура и управление индукционной печью

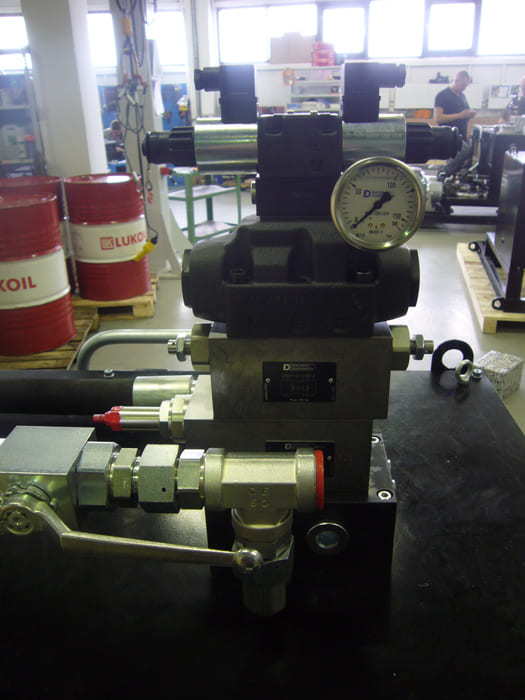

Для распределения рабочей жидкости используется одноместная клапанная консоль условного прохода Ду16.
В составе станции применена гидравлическая аппаратура Duplomatic. Компоненты имеют унифицированное исполнение и могут заменяться совместимыми современными аналогами отечественных и зарубежных производителей.
Напряжение питания управляющих и контрольно-измерительных устройств составляет 24 В постоянного тока.
Фильтрация и рабочая жидкость гидростанции
Для очистки рабочей жидкости предусмотрены сливной и всасывающий фильтры. Тонкость фильтрации сливного фильтра составляет 25 мкм абсолютных, всасывающего — 90 мкм абсолютных.
Рекомендуемая рабочая жидкость — минеральное гидравлическое масло HLP ISO VG 46 по DIN 51524, часть 2. Конструкция насосов и гидроаппаратуры также допускает применение негорючей рабочей жидкости типа HFC.
Требуемый минимальный класс чистоты рабочей жидкости — 9 по NAS 1638 или 18/15 по ISO 4406.
Антикоррозионная защита гидростанции
Наружные поверхности станции имеют трёхслойное антикоррозионное покрытие чёрного цвета RAL 9005.
Основные технические характеристики
| Параметр | Значение |
| Назначение | подъём и опускание индукционной печи |
| Объём гидробака | 390 л |
| Количество мотор-насосных групп | 2 |
| Тип насосов | регулируемые аксиально-поршневые с наклонной шайбой и регулятором давления |
| Мощность электродвигателя каждой мотор-насосной группы | 11 кВт |
| Подача каждого насоса | 69 л/мин |
| Рабочее давление | 125 бар |
| Максимальное давление | 210 бар |
| Диапазон настройки регулятора давления | 2–28 МПа |
| Питание электродвигателей | 220/380 В, 50 Гц, трёхфазный ток |
| Клапанная консоль | Ду16, одноместная |
| Тонкость фильтрации сливного фильтра | 25 мкм абс. |
| Тонкость фильтрации всасывающего фильтра | 90 мкм абс. |
| Питание управляющих и контрольно-измерительных устройств | 24 В постоянного тока |
| Рабочая жидкость | HLP ISO VG 46 по DIN 51524, часть 2; допускается HFC |
| Минимальный класс чистоты | 9 по NAS 1638; 18/15 по ISO 4406 |
| Внешнее покрытие | трёхслойное антикоррозионное, RAL 9005 |
Испытания и гарантия
После сборки насосная станция проходит обязательные испытания.
Гарантийный период составляет 24 месяца с момента ввода оборудования в эксплуатацию, но не более 30 месяцев с даты отгрузки при соблюдении требований технической и эксплуатационной документации.
Гарантия не распространяется на быстроизнашивающиеся элементы: фильтроэлементы, резиновые баллоны гидроаккумуляторов, рукава высокого давления, манометры и другие расходные компоненты.
