Гидростанция и система управления CTR-KV1046 рулоновязальной машины прокатного стана 2000

проект CTR-KV1046

После прокатки рулон листового металла фиксируется металлическими лентами для сохранения формы при хранении и транспортировке. Операция выполняется рулоновязальной машиной, исполнительные механизмы которой должны работать согласованно в рамках заданного цикла перевязки.

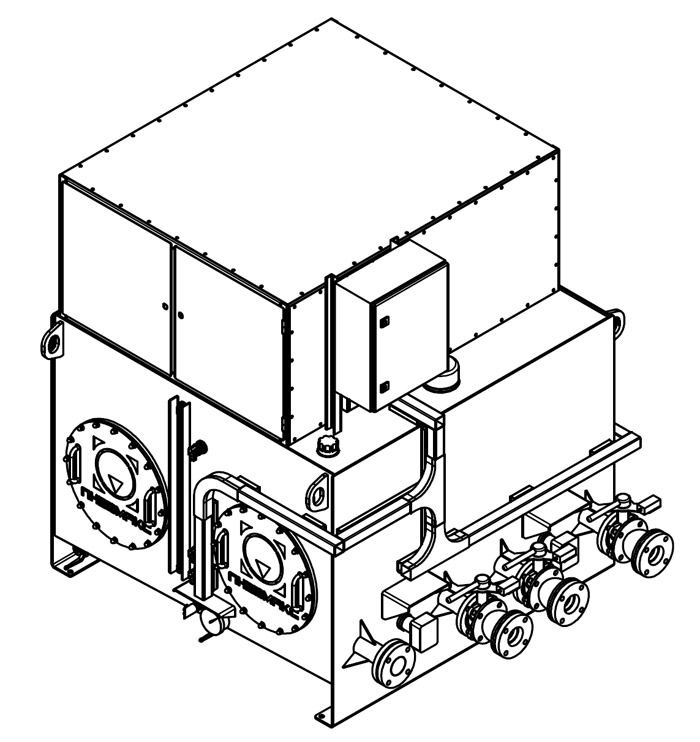

Для рулоновязальной машины прокатного стана 2000 ПНЕВМАКС выполнила поставку гидростанции и системы управления CTR-KV1046, а также монтажный контроль, наладку и ввод оборудования в эксплуатацию.

Гидропривод обеспечивает работу механизмов, выполняющих перевязку рулонов листового металла длиной до 2 м металлическими лентами.

Гидропривод и САУ в цикле перевязки рулона

Гидростанция подает рабочую жидкость к исполнительным механизмам рулоновязальной машины. Система автоматического управления координирует их действия и формирует последовательность операций в соответствии с рабочим циклом оборудования.

Совместная работа гидравлической и электрической частей позволяет управлять механизмами рулоновязальной машины как в ручном режиме, так и в составе автоматического цикла.

Проект включал:

поставку оборудования по спецификации заказчика;
подключение исполнительных механизмов;
подключение шкафов управления и клеммных коробок;
интеграцию оборудования в существующую электрическую инфраструктуру объекта;
настройку гидравлической системы;
наладку системы автоматического управления.

От проверки монтажа до рабочего режима

Перед запуском специалисты ПНЕВМАКС проверили выполненную гидравлическую и электрическую разводку, подключение исполнительных механизмов, шкафов управления и клеммных коробок.

Наладка гидросистемы проводилась последовательно. Сначала проверялась работа оборудования без технологической нагрузки. На этом этапе выполнялись настройка гидравлических узлов и регулировка клапанной аппаратуры.

После проверки в холостом режиме оборудование переводилось в рабочие условия. Специалисты контролировали работу гидропривода при выполнении операций рулоновязальной машины и корректировали настройки гидравлической аппаратуры.

Такой порядок позволил отдельно проверить каждый элемент системы, а затем оценить совместную работу гидростанции, исполнительных механизмов и оборудования прокатного стана.

Настройка ручного и автоматического управления

Система автоматического управления настраивалась совместно с гидравлической частью оборудования.

В ходе пусконаладочных работ выполнены:

проверка исполнительных механизмов в ручном режиме;
отработка алгоритмов управления;
настройка последовательности операций;
проверка рабочих циклов рулоновязальной машины;
совместная отладка САУ и гидропривода;
комплексная проверка оборудования после завершения наладки.

После подтверждения работоспособности системы персонал заказчика прошел обучение по эксплуатации и обслуживанию гидростанции и системы управления.

CTR-KV1046 введена в эксплуатацию в составе рулоновязальной машины прокатного стана 2000. Проект охватил поставку оборудования, контроль монтажа, настройку гидравлической аппаратуры, наладку автоматических циклов и подготовку персонала к дальнейшей эксплуатации системы.
