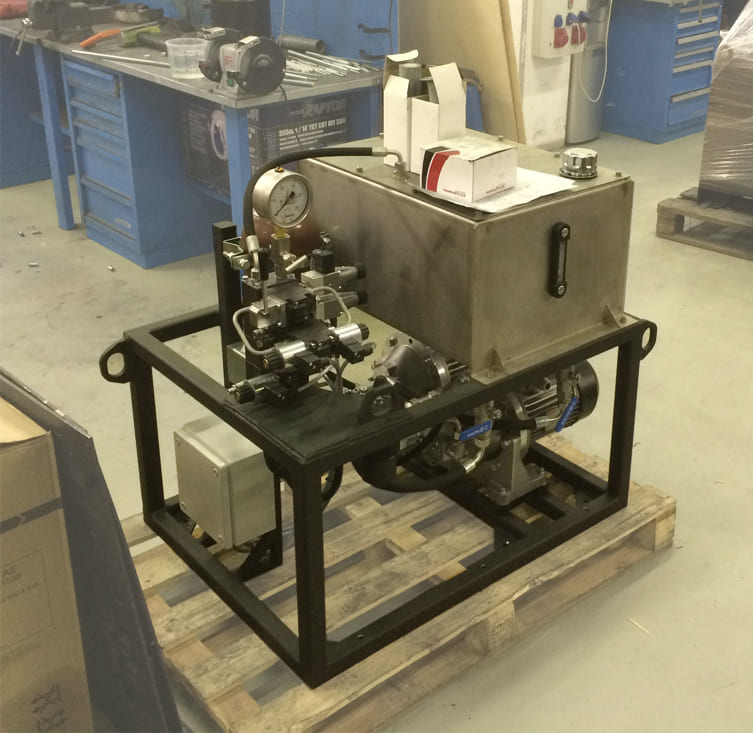

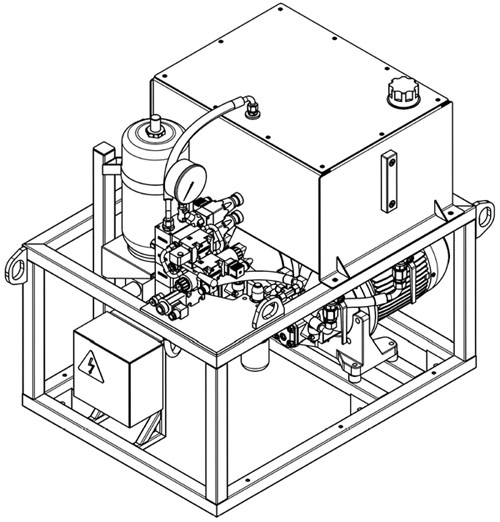

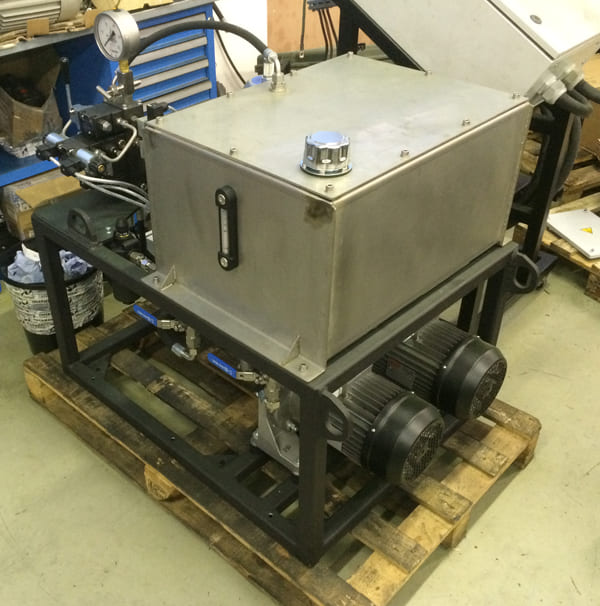

Гидростанция манипулятора прижима стакана промковша CTR-KV1131
При непрерывной разливке стали защитный стакан устанавливается между промковшом и последующим участком технологической линии. Его положение должно сохраняться в процессе подачи металла, поэтому узел оснащается манипулятором с гидравлическим приводом.
Для управления механизмом прижима ПНЕВМАКС разработала гидростанцию CTR-KV1131. Она работает в составе оборудования непрерывной разливки стали и подает рабочую жидкость к исполнительному гидроцилиндру манипулятора.
Прижим защитного стакана к промковшу
Гидропривод перемещает исполнительный орган манипулятора и создает усилие, необходимое для прижима защитного стакана к промковшу.
Работа механизма связана с двумя операциями:
- позиционированием защитного стакана относительно узла промковша;
- удержанием стакана в рабочем положении.
Исполнительным механизмом служит гидроцилиндр HC2F-80/56, который передает усилие от гидросистемы к механизму прижима.
Управление манипулятором с помощью джойстика
Перемещение манипулятора контролирует оператор. Команды подаются с помощью джойстика, что позволяет управлять положением исполнительного механизма при установке и прижиме защитного стакана.
Гидростанция и гидроцилиндр работают как единая система:
- гидростанция формирует поток рабочей жидкости;
- оператор задает направление движения манипулятора;
- гидроцилиндр HC2F-80/56 перемещает механизм прижима;
- защитный стакан устанавливается и удерживается в требуемом положении.
В гидросистеме применяется рабочая жидкость HFDU.
CTR-KV1131 разработана как специализированная гидростанция для механизма прижима защитного стакана промковша и предназначена для эксплуатации в составе оборудования непрерывной разливки стали.
