Гидропривод герметичного запирания электропечи с защитной атмосферой

Для электропечи с защитной атмосферой ПНЕВМАКС подобрала и поставила комплект гидравлического оборудования для привода дверцы термокамеры. Гидропривод обеспечивает закрытие и удержание дверцы в положении, необходимом для герметизации рабочей камеры во время термической обработки.

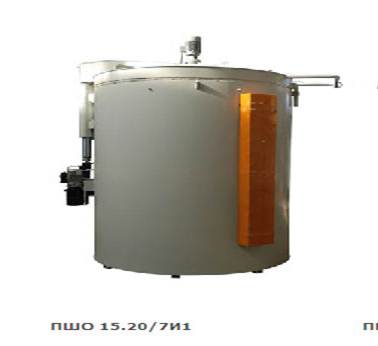

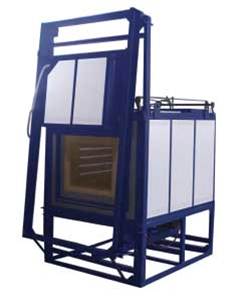

Печь предназначена для термической обработки малогабаритных изделий. Оборудование такого типа может применяться в металлообрабатывающем производстве, а также при обжиге керамических и фарфоровых изделий.

Гидропривод дверцы термокамеры

Источником гидравлической энергии служит компактная насосная станция с подачей 3,7 л/мин и максимальным рабочим давлением 160 бар. Станция оснащена электродвигателем мощностью 1,1 кВт, предохранительным клапаном и манометром.

Исполнительным механизмом является гидроцилиндр HC2D-40/28-0450-K3-S-11/20 с диаметром поршня 40 мм, диаметром штока 28 мм и ходом 450 мм.

В гидравлическую схему входят модульный гидрозамок, регулируемый дроссель и электромагнитный гидрораспределитель. Гидрозамок используется для удержания исполнительного механизма в заданном положении, а дроссель позволяет регулировать скорость движения гидроцилиндра.

Соединение элементов гидропривода выполнено рукавами высокого давления и гидравлической арматурой.

Основные характеристики гидропривода
