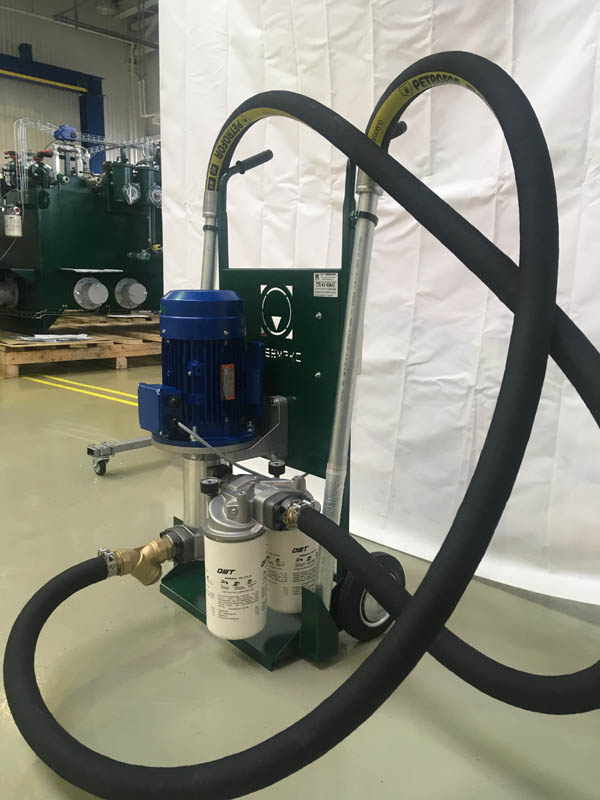

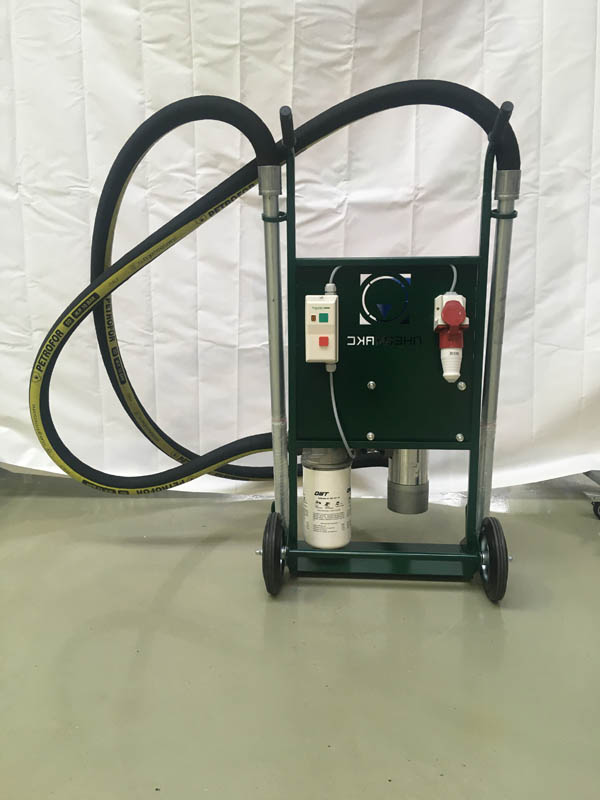

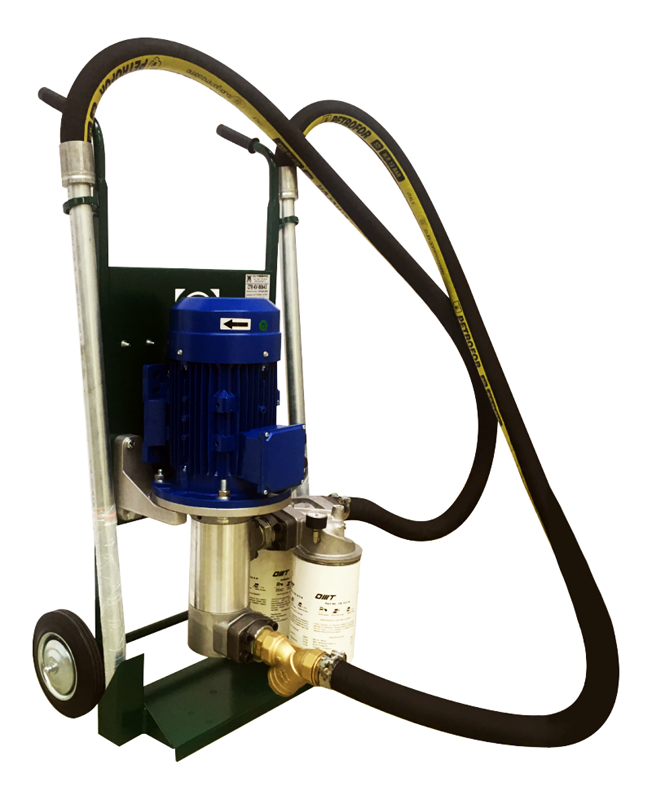

Мобильная фильтровальная установка (гидростанция) CTR-KV-B0643 для системы смазки ПЖТ (подшипников жидкостного трения)

Для системы смазки подшипников жидкостного трения ПНЕВМАКС разработала мобильную фильтровальную установку CTR-KV-B0643. Ее задача - поддерживать требуемую чистоту масла в работающей системе и использоваться как дополнительный фильтрационный контур без собственного резервуара.

Станция подключается непосредственно к маслобаку обслуживаемого оборудования. Масло забирается из бака, проходит через всасывающий и напорный фильтры и возвращается обратно. Установку можно включать периодически или оставлять в работе постоянно, если системе требуется дополнительная фильтрация.

Эта же насосная группа используется при заправке оборудования. Масло можно забирать из бочек и других емкостей и подавать непосредственно в бак гидросистемы. Поэтому CTR-KV-B0643 работает не только как фильтровальная, но и как перекачивающая станция.

Фильтрация масла и заправка гидросистем

В качестве силового агрегата используется мотор-насосная группа с нерегулируемым винтовым насосом и электродвигателем. Номинальный расход составляет 150 л/мин, номинальное давление - 10 бар.

На всасывающей линии установлен фильтр с тонкостью фильтрации 400 мкм, на напорной - 60 мкм. Контур кондиционирования рабочей жидкости не предусмотрен.

Для подключения к емкостям станция комплектуется всасывающим и напорным РВД длиной по 2,5 м. На концах рукавов установлены металлические патрубки со срезом под углом 45°, что удобно при работе с бочками и другими открытыми емкостями.

После завершения работ РВД закрепляются на корпусе станции. Места крепления расположены так, чтобы рукава не мешали перемещению оборудования и остатки масла после отключения можно было собрать без загрязнения рабочей площадки.

Станция выполнена на колесном шасси и рассчитана на перемещение между разными участками цеха. Мобильное исполнение особенно удобно при обслуживании нескольких гидросистем или при периодической фильтрации масла на разных единицах оборудования.

Система управления включает включение и выключение электродвигателя и его автоматическую защиту от перегрузки. Для контроля работы предусмотрены измерение давления, контроль максимальной температуры рабочей жидкости и состояния фильтрующего элемента.

В качестве рабочей жидкости используется минеральное гидравлическое масло HLP 32-46.

Технические характеристики CTR-KV-B0643

• назначение - фильтрация масла в системе смазки подшипников жидкостного трения;

• дополнительная функция - перекачка и заправка рабочей жидкости;

• собственный бак - отсутствует;

• номинальное давление - 10 бар;

• номинальный расход - 150 л/мин;

• номинальная потребляемая мощность - 5,5 кВт;

• тип насоса - нерегулируемый винтовой;

• рабочая жидкость - минеральное гидравлическое масло HLP 32-46;

• тонкость фильтрации всасывающего фильтра - 400 мкм;

• тонкость фильтрации напорного фильтра - 60 мкм;

• длина всасывающего РВД - 2,5 м;

• длина напорного РВД - 2,5 м;

• контур кондиционирования рабочей жидкости - отсутствует;

• исполнение - мобильное, на колесном шасси;

• объем поставки - фильтровальная установка, напорный и всасывающий РВД.
