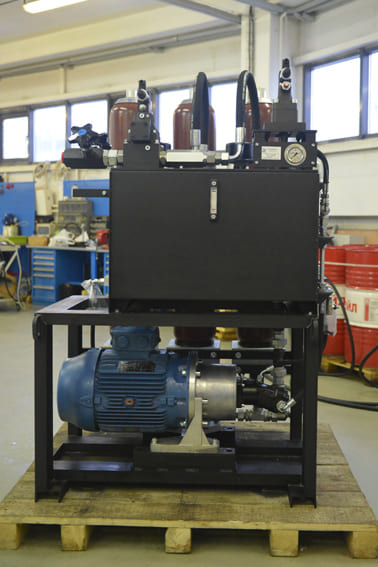

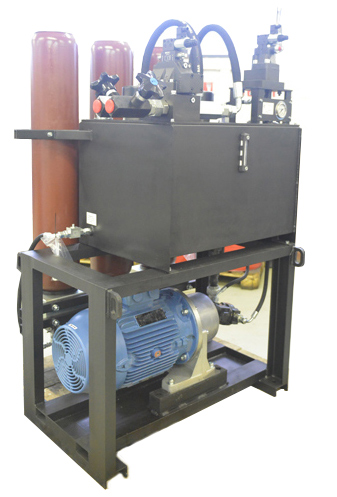

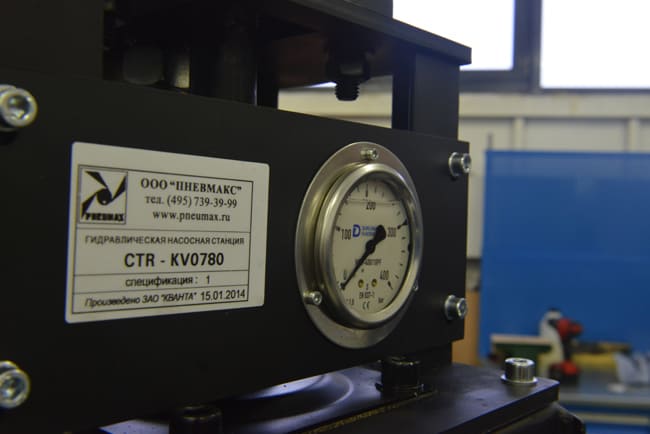

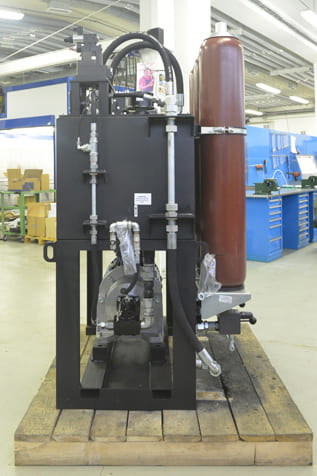

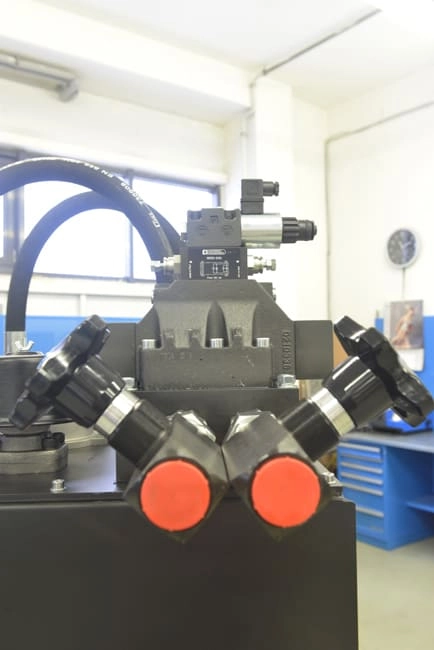

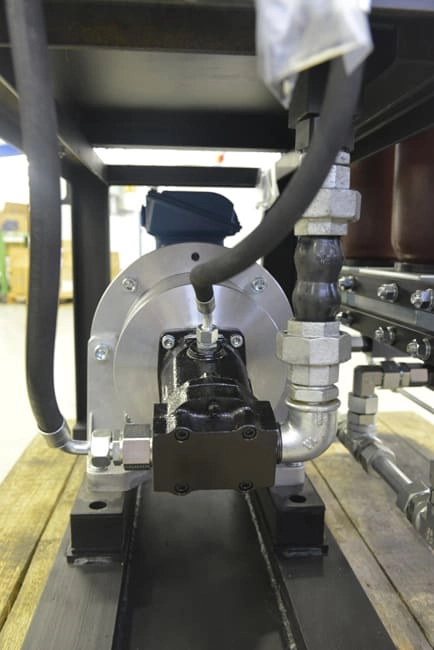

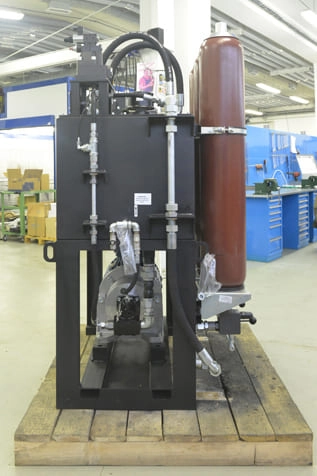

Насосная станция CTR-KV0780 для маятниковых летучих ножниц МПНЛЗ
В составе горизонтальной машины полунепрерывного литья заготовок (МПНЛЗ) маятниковые летучие ножницы обеспечивают резку непрерывно отливаемой заготовки на мерные длины без остановки механизма вытягивания. Для приведения в движение исполнительного гидроцилиндра ножниц специалистами ПНЕВМАКС была разработана насосная станция CTR-KV0780. Оборудование предназначено для работы в составе технологической линии непрерывного литья стали и специальных сплавов с получением заготовки круглого сечения D = 60 мм.
Гидропривод маятниковых летучих ножниц
Насосная станция CTR-KV0780 обеспечивает работу гидравлического привода маятниковых ножниц с верхним подвесом и нижним резом. Основная задача гидросистемы — создание усилия и обеспечение требуемого перемещения исполнительного гидроцилиндра в процессе резки непрерывно движущейся заготовки. Применение гидропривода позволяет выполнять цикл резания без остановки вытягивающего механизма, что необходимо для стабильной работы машины полунепрерывного литья.
Резка непрерывно отливаемой заготовки в составе МПНЛЗ
Маятниковые летучие ножницы используются для разделения заготовки на заданные длины непосредственно в процессе ее движения.
Основные параметры работы оборудования:
- усилие резания номинальное — 700–890 кН;
- максимальное усилие резания — 980 кН;
- время полного цикла резания (подведение — рез — возврат) — 2,0–2,5 с;
- номинальная скорость вытягивания заготовки — 2,5–4,0 м/мин;
- максимальная скорость вытягивания заготовки — 5 м/мин;
- температура поверхности заготовки в месте реза — не менее 650 °C.
Такие условия эксплуатации предъявляют высокие требования к быстродействию и надежности исполнительного гидропривода.
Система управления и защиты насосной станции
Система управления CTR-KV0780 обеспечивает безопасную эксплуатацию оборудования и предотвращает возникновение нештатных режимов работы.
В системе предусмотрены:
- защитные блокировки управляющих команд;
- контроль параметров электропитания;

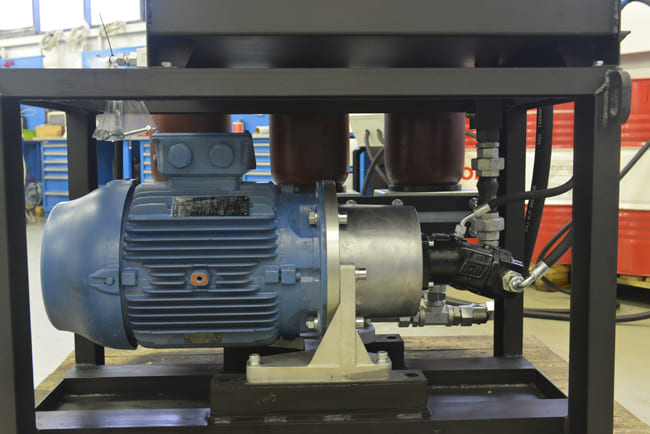

- защита электродвигателя от перегрузки и короткого замыкания;
- контроль направления вращения двигателя;
- аварийная индикация при срабатывании защит.
После восстановления электропитания исключается самопроизвольный запуск оборудования и выполняется сброс управляющих сигналов.

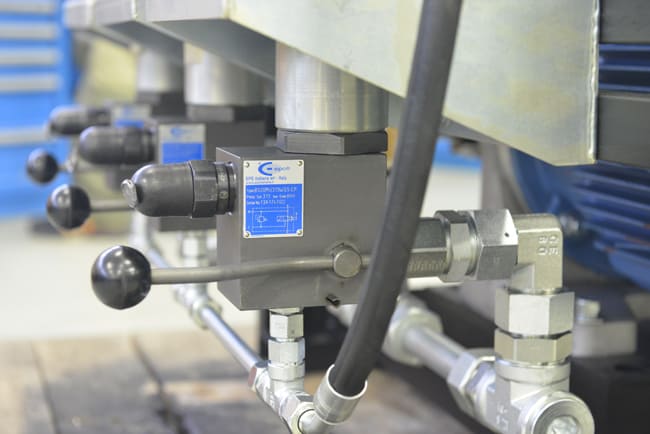

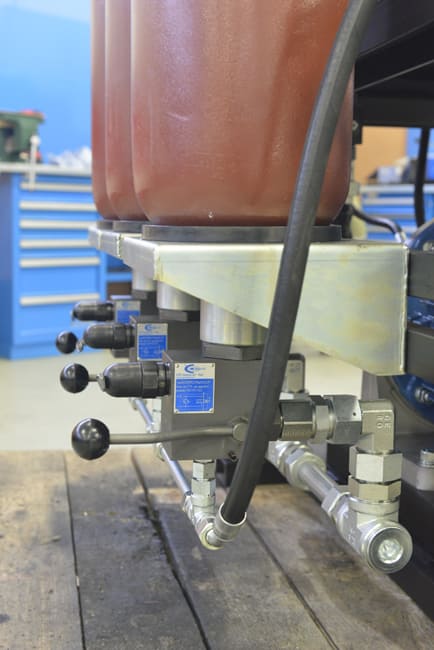

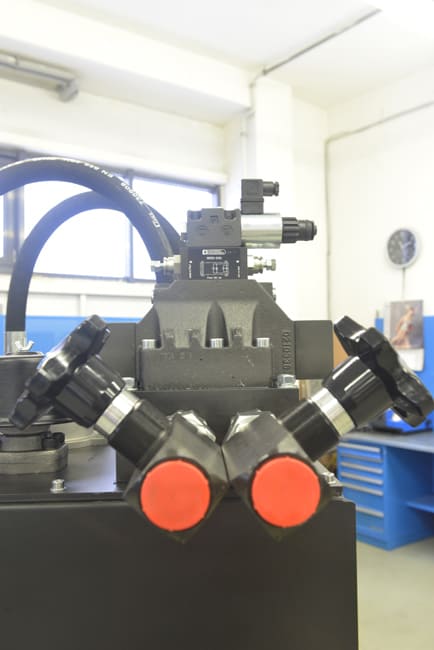

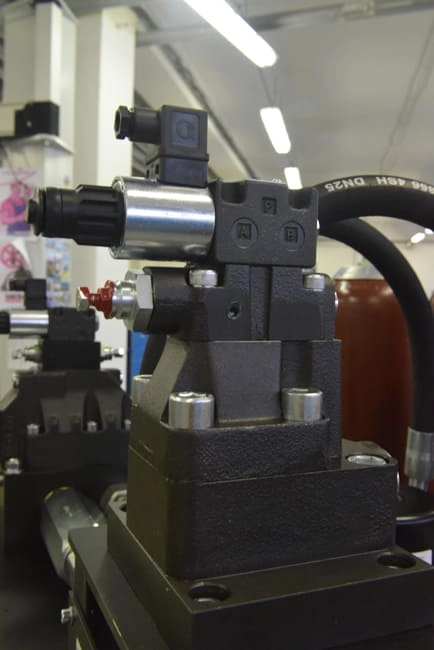

Гидравлическая аппаратура станции выполнена на базе унифицированных компонентов Duplomatic и может заменяться современными аналогами при сохранении рабочих характеристик системы.
Испытание и подготовка насосной станции
После сборки насосная станция проходит обязательные испытания для проверки работоспособности оборудования и соответствия техническим требованиям. CTR-KV0780 разработана для эксплуатации в составе оборудования непрерывного металлургического производства, где требуется надежная работа гидропривода при высоких нагрузках и непрерывном технологическом цикле.
Технические характеристики
- объект применения — горизонтальная машина полунепрерывного литья заготовок (МПНЛЗ);
- тип оборудования — маятниковые летучие ножницы с верхним подвесом и нижним резом;
- диаметр выпускаемой заготовки — D = 60 мм;
- усилие резания номинальное — 700–890 кН;
- усилие резания максимальное — 980 кН;
- время полного цикла резания — 2,0–2,5 с;
- скорость вытягивания заготовки номинальная — 2,5–4,0 м/мин;
- максимальная скорость вытягивания заготовки — 5 м/мин;
- температура поверхности заготовки в месте реза — не менее 650 °C.
