Модернизация гидросистемы регулятора подачи воды на АЭС
Замена гидростанции управления поворотными дисковыми клапанами
Надежная работа технологической арматуры является одним из важных условий безопасной эксплуатации объектов атомной энергетики. Гидроприводы клапанов должны обеспечивать точное управление положением запорных и регулирующих устройств, а также выполнение защитных функций при возникновении нештатных ситуаций.

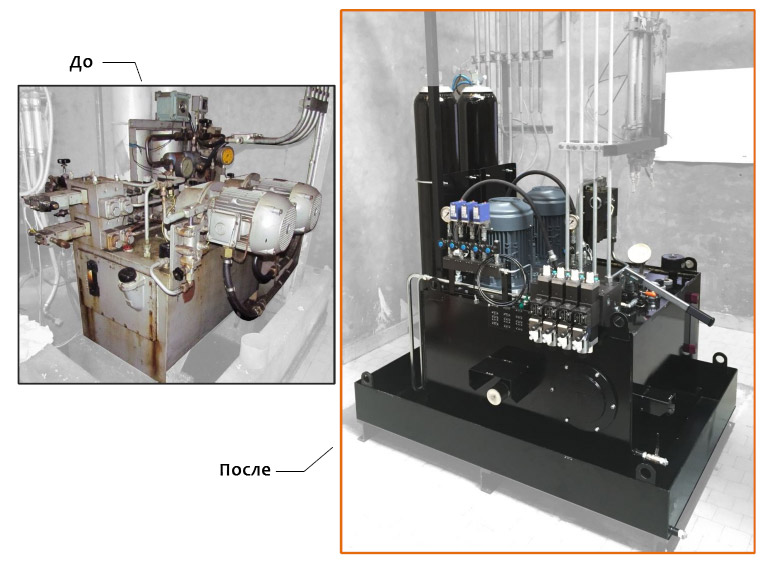

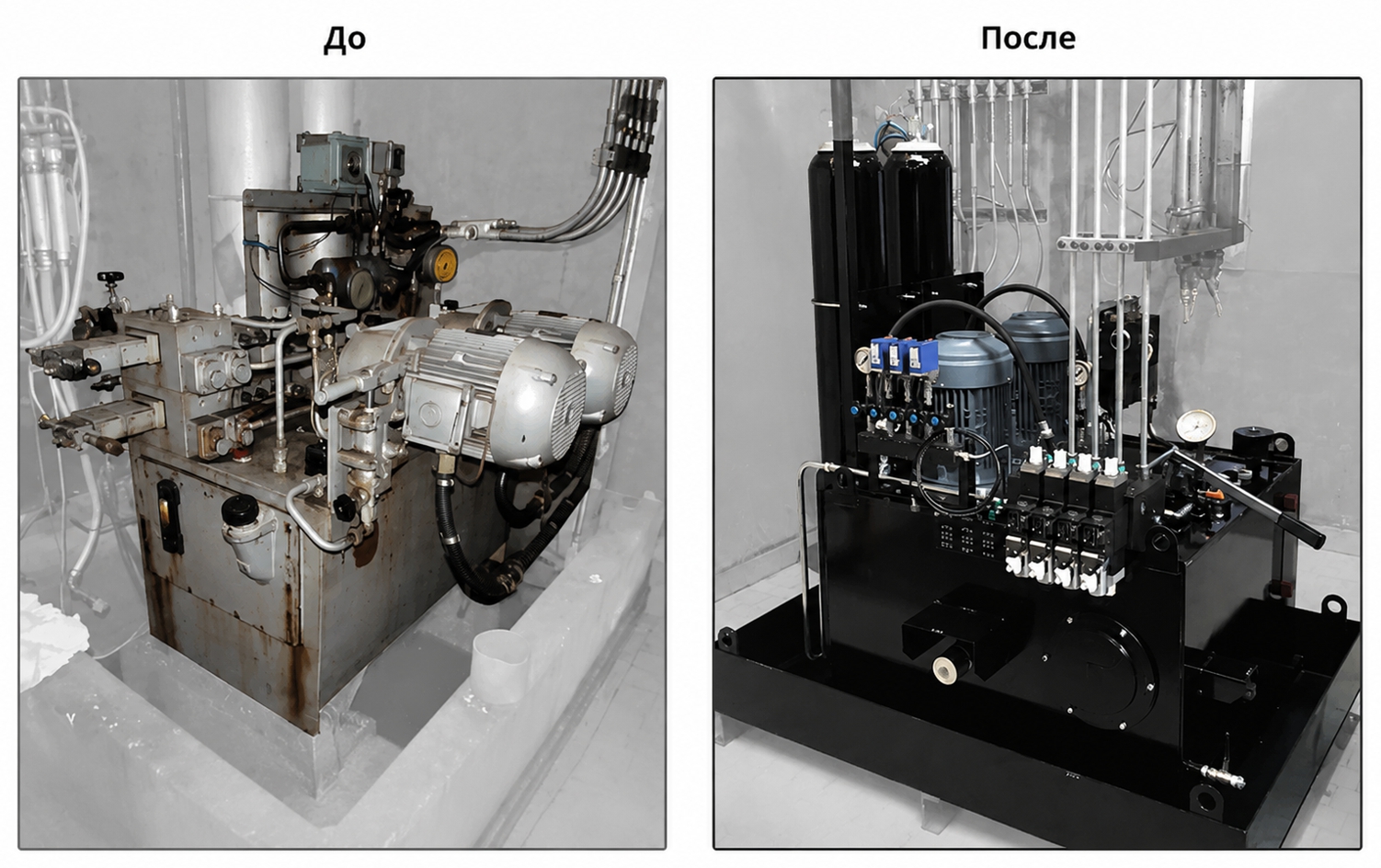

В рамках проекта компания ПНЕВМАКС выполнила модернизацию гидросистемы регулятора подачи воды на атомной электростанции с полной заменой существующей гидравлической насосной станции.
Новая гидростанция предназначена для управления открытием и закрытием гидравлических поворотных дисковых клапанов и обеспечивает надежную работу исполнительных механизмов в различных режимах эксплуатации.
Применение резервной насосной группы, гидропневмоаккумуляторов и возможности ручного управления повысило надежность работы гидроприводов клапанов и обеспечило выполнение необходимых операций даже при возникновении нештатных ситуаций.
Гидропривод поворотных дисковых клапанов
При реализации проекта требовалось:
- заменить существующую гидростанцию управления регулятором подачи воды;
- обеспечить надежное управление поворотными дисковыми клапанами;
- реализовать резервирование источника гидравлической энергии;
- обеспечить аварийное закрытие клапанов при пропадании электропитания;
- сохранить возможность управления оборудованием при отказе внешнего электропитания.
Резервирование гидросистемы и аварийное закрытие клапанов
Для повышения надежности гидросистема оснащена резервной мотор-насосной группой.
В состав станции также входят поршневые гидропневмоаккумуляторы, которые выполняют функцию накопления гидравлической энергии и обеспечивают выполнение аварийного закрытия клапанов при отсутствии электропитания. Использование гидроаккумуляторов позволяет сохранить работоспособность исполнительных механизмов даже при отключении основного источника энергии.
Гидростанция обеспечивает управление скоростью открытия и закрытия гидравлических поворотных дисковых клапанов. Возможность регулирования скорости перемещения исполнительных механизмов позволяет адаптировать работу гидропривода под требования технологического процесса и обеспечить плавное перемещение клапанов.
Дополнительно предусмотрена возможность ручного управления гидростанцией при пропадании электропитания.
Область применение гидросистем для управления технологической арматурой
Гидравлические системы подобного исполнения применяются для:
- управления поворотными дисковыми клапанами;
- модернизации гидроприводов технологической арматуры;
- систем аварийного закрытия клапанов;
- оборудования объектов энергетики;
- технологических систем с повышенными требованиями к надежности.
Основные технические характеристики
- тип оборудования — гидравлическая насосная станция;
- назначение — управление регулятором подачи воды;
- исполнительные механизмы — гидравлические поворотные дисковые клапаны;
- резервирование — резервная мотор-насосная группа;
- аварийное питание — поршневые гидропневмоаккумуляторы;
- режим управления — автоматический и ручной.
