Гидравлическая система управления клапаном распределения пара паровой турбины
Для управления клапанами распределения пара паровых турбин применяются гидравлические системы высокого давления, обеспечивающие точное перемещение исполнительных механизмов и выполнение заданных режимов работы турбоагрегата.
ПНЕВМАКС разработала гидравлическую систему высокого давления для управления клапаном распределения пара паровой турбины производства ALSTOM/SIEMENS. В состав системы входят гидравлическая станция, блок управления, сервоцилиндр с системой обратной связи по положению и комплект защитной гидроаппаратуры.
Рабочее давление системы составляет 160 бар, что обеспечивает требуемое быстродействие исполнительного механизма при управлении клапаном турбины.

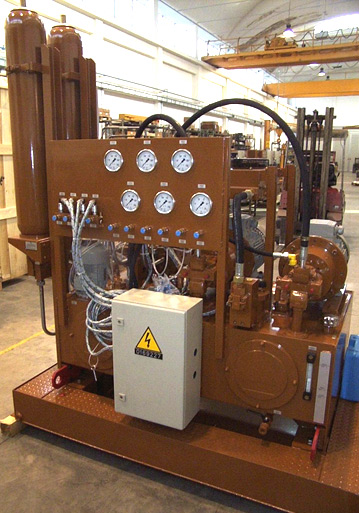

Гидравлическая станция высокого давления для управления клапаном пара
Гидравлическая станция является источником энергии для работы исполнительного механизма клапана распределения пара.

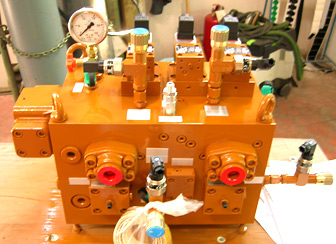

В состав блока гидравлической аппаратуры входят:
- три отсечных клапана в соответствии с DIN 24342;
- три отсечных электроклапана в соответствии с ISO 4401-03;
- три реле/преобразователя давления для функции отсечки.
Для повышения надежности работы гидросистемы предусмотрены дополнительные элементы:
- обратные клапаны на выходе каждого насоса после фильтра;
- гидрозамок в основной магистрали;
- отсечной клапан для декомпрессии;
- предохранительный клапан в напорной магистрали для сглаживания пиков давления.
Применение дополнительной гидроаппаратуры обеспечивает контроль параметров системы и защиту элементов гидропривода при изменении режимов работы.

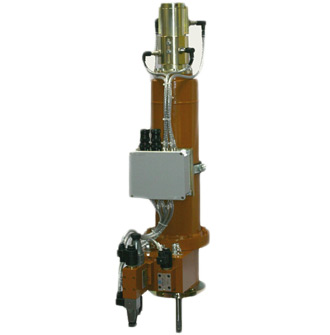

Сервоцилиндр управления клапаном распределения пара
Исполнительным механизмом системы является гидравлический сервоцилиндр, обеспечивающий перемещение клапана распределения пара.
Сервоцилиндр оснащен:
- датчиком положения с выходным сигналом 4–20 мА;
- индуктивным конечным выключателем;
- уплотнениями с низким трением.
Система обратной связи по положению позволяет контролировать перемещение исполнительного механизма и обеспечивать точность управления клапаном.

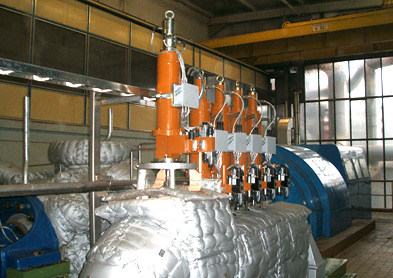

Управление и аварийное закрытие клапана распределения пара
Одним из ключевых требований к гидравлическим системам управления паровых турбин является быстрое выполнение команд при изменении режима работы оборудования.
Основные параметры работы исполнительного механизма:
- аварийное закрытие — 0,2–0,3 с;
- время стабилизации положения — 0,7–1 с.
Гидравлическая система обеспечивает управление перемещением клапана и выполнение операций отсечки при срабатывании соответствующих сигналов давления.
Основные технические характеристики
- объект применения — паровая турбина ALSTOM/SIEMENS;
- тип оборудования — гидравлическая система высокого давления управления клапаном распределения пара;
- рабочее давление — 160 бар;
- ход сервоцилиндра — 70 мм;
- аварийное закрытие — 0,2–0,3 с;
- время стабилизации — 0,7–1 с;
- датчик положения — 4–20 мА;
- конечный выключатель — индуктивный;
- уплотнения сервоцилиндра — низкого трения.
