В разделе представлены проекты ПНЕВМАКС для тепловой и гидравлической энергетики. Компания разрабатывает гидравлические системы регулирования и защиты турбин, маслонапорные установки, приводы паровых клапанов, станции смазки и охлаждения, гидросистемы котельного оборудования и вспомогательные установки для электростанций.
Реализованный опыт охватывает управление регулирующими и стопорными клапанами, гидроподъём роторов, смазку подшипников и редукторов, привод котельных решёток и топливоподачи, а также управление гидроагрегатами. Конструкция системы определяется режимом работы энергетической установки, требованиями к точности регулирования, резервированию и безопасной остановке оборудования.
Гидравлические системы для энергетического оборудования
В энергетике гидропривод управляет механизмами, от которых зависят мощность установки, устойчивость рабочего режима и безопасность агрегата. Гидравлические системы регулируют подачу пара или топлива, перемещают исполнительные органы турбин и котельного оборудования, обеспечивают смазку, охлаждение и гидростатический подъём роторов.
Проекты ПНЕВМАКС охватывают паровые турбины, гидроагрегаты, паровые котлы и вспомогательные масляные системы электростанций. В зависимости от задачи компания разрабатывает гидростанции, маслонапорные установки, сервоцилиндры, гидроблоки, станции смазки, маслоохладительные и испытательные установки.
Для энергетического оборудования особенно важны продолжительный режим работы, точность позиционирования, резервирование основных элементов и возможность выполнения защитной операции при отказе электропитания. Эти требования учитываются в гидравлической схеме, составе насосных групп, аккумуляторных контуров и средств контроля.
Гидроприводы систем регулирования и защиты паровых турбин

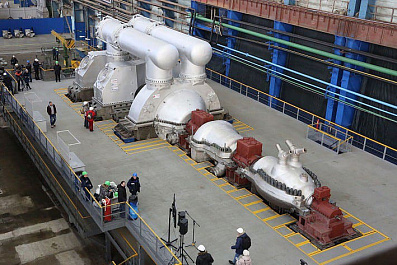

В паровой турбине гидравлические приводы управляют регулирующими, стопорными, отсечными и байпасными клапанами. Изменение проходного сечения регулирующих клапанов влияет на расход пара, частоту вращения ротора, развиваемую мощность и давление в технологическом контуре. Защитные клапаны должны закрываться за заданное время при аварийном сигнале.

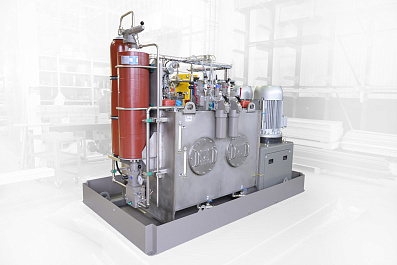

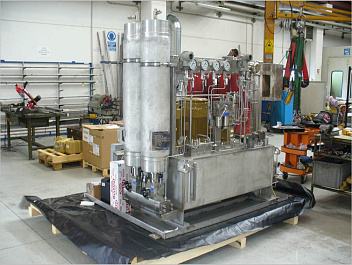

ПНЕВМАКС реализовала проекты электрогидравлических систем управления паровыми турбинами с индивидуальными сервоцилиндрами и обратной связью по положению. Такие приводы заменяют механические распределительные устройства и позволяют независимо управлять каждым клапаном, повышая точность регулирования и упрощая интеграцию с электронной системой управления турбиной.
В проектах применяются пропорциональные клапаны и сервоклапаны, датчики линейного перемещения, гидроаккумуляторы и основные и резервные насосные группы. Для защитных функций предусматривается быстрое закрытие клапанов и перевод турбины в безопасное состояние при падении давления или отказе отдельных элементов системы.

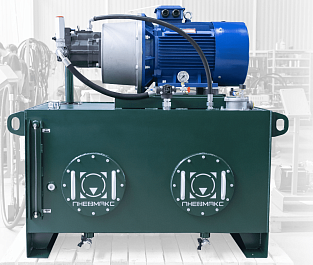

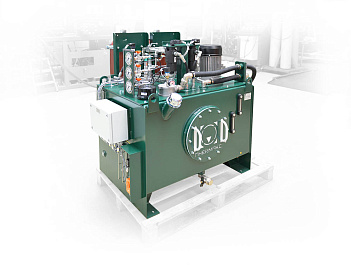

Опыт компании включает разработку новых приводов, замену устаревших сервомоторов и модернизацию гидравлической части систем регулирования. Подробные схемы, параметры и состав конкретных установок приведены в карточках реализованных проектов.
Маслонапорные установки и маслосистемы турбин
Работа турбинного агрегата обеспечивается несколькими масляными контурами. Маслонапорная установка питает сервоприводы системы регулирования и защиты, а система смазки подаёт масло к подшипникам, редукторам и другим нагруженным узлам. Для отвода тепла применяются отдельные контуры охлаждения и маслоохладительные установки.

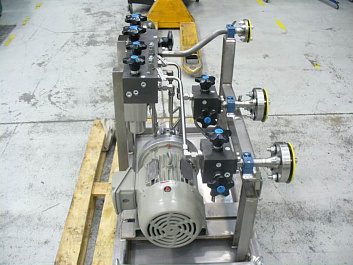

ПНЕВМАКС разрабатывает маслонапорные установки высокого давления, станции смазки турбин, системы охлаждения масла и насосные агрегаты гидроподъёма ротора. Гидроподъём используется при пуске и останове агрегата, когда масляная плёнка в подшипниках ещё не сформирована либо уже не поддерживается вращением ротора.

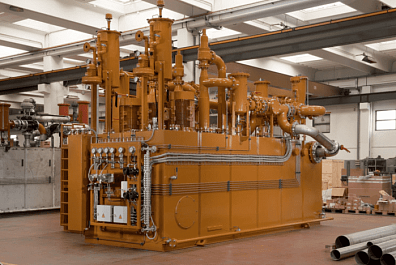

Станции смазки комплектуются рабочими и резервными насосами, фильтрами, теплообменниками, подогревателями и средствами контроля давления, температуры, уровня и загрязнения масла. Компоновка и производительность определяются мощностью турбины, числом смазываемых узлов, вязкостью рабочей жидкости и тепловой нагрузкой.
В гидросистемах регулирования могут применяться пожаробезопасные синтетические жидкости. В этом случае материалы уплотнений, насосы, гидроаппаратура и система фильтрации подбираются с учётом свойств рабочей среды и требований турбинной установки.
Гидросистемы котельного оборудования
В котельных установках гидропривод управляет механизмами подачи и перемещения топлива, колосниковыми и наклонно-переталкивающими решётками, системами золоудаления и технологической арматурой. Работа исполнительных механизмов согласуется с режимом горения и производительностью котла.
ПНЕВМАКС реализовала проекты гидростанций для синхронного управления несколькими парами цилиндров решётки и блоков топливоподачи. Для согласования движения применяются делители потока и пропорциональные распределители, обеспечивающие регулируемую скорость при изменении нагрузки.
Гидросистема рассчитана на продолжительную циклическую работу и должна сохранять стабильные параметры при высокой температуре и запылённости котельного отделения. В состав станции входят контуры фильтрации и охлаждения, а также датчики для дистанционного контроля состояния рабочей жидкости и основных узлов.
Опыт работы с котельным оборудованием применяется и при разработке гидроприводов линий подготовки и подачи биотоплива, включая установки производства топливных гранул и другие технологические механизмы энергетических комплексов.
Гидравлические системы для гидроэнергетики
В гидроэнергетике гидропривод управляет регулирующими органами гидротурбины, затворами и вспомогательными механизмами гидроагрегата. От точности перемещения исполнительных органов зависят расход воды, частота вращения рабочего колеса и мощность генератора.

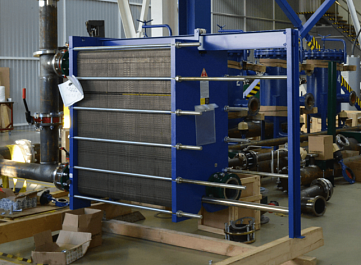

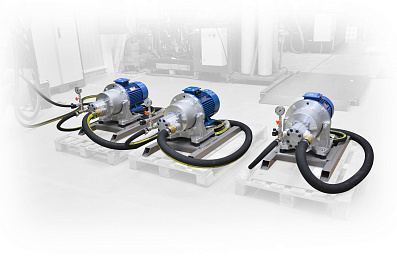

ПНЕВМАКС имеет опыт разработки гидростанций управления гидроагрегатами, маслонапорных установок и испытательного оборудования для сервоклапанов. В проектах для ГЭС также применяются станции смазки редукторов и маслоохладительные установки, отводящие тепло из системы регулирования.
Гидравлические системы могут использоваться для управления турбинами Френсиса, Каплана и Пелтона. Конкретная схема зависит от конструкции турбины: положения направляющего аппарата, рабочих лопастей, игл или дефлекторов, а также требований к остановке гидроагрегата.
Подробные особенности регулирования различных типов гидротурбин раскрываются в отдельных технических материалах. На отраслевой странице эти решения представлены как направление инженерных компетенций, а не как перечень собственных реализованных объектов.
Гидроприводы технологической арматуры и специальных энергетических установок

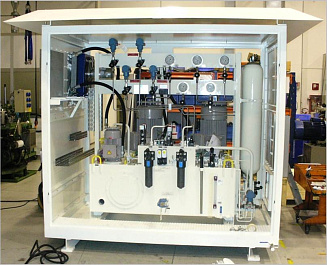

Гидравлический привод применяется для управления паровыми, водяными, газовыми и топливными клапанами энергетических установок. Система обеспечивает регулируемое перемещение рабочего органа, удержание заданного положения и быстрое закрытие арматуры при аварийном сигнале.
Для объектов с повышенными требованиями к безопасности предусматриваются основные и резервные насосные агрегаты, аккумуляторный запас рабочей жидкости, дублирование датчиков и ручное управление. Подобная архитектура используется в гидроприводах регулирующих и отсечных клапанов, регуляторов подачи воды и других ответственных механизмов.
В газотурбинных установках гидроприводы могут управлять клапанами подачи жидкого и газообразного топлива, отсечной арматурой и направляющими лопатками компрессора. В системах возобновляемой энергетики гидравлика применяется для регулирования лопастей ветрогенераторов, управления турбинами гидроэлектростанций и позиционирования рабочих конструкций солнечных установок.
Эти направления раскрываются в профильных статьях. Отраслевая страница обозначает область применения решений, не повторяя конструктивные схемы, параметры приводов и особенности конкретных технологий.
Разработка гидросистем для энергетических предприятий
Проектирование начинается с анализа функции энергетического оборудования, рабочей циклограммы, требуемых усилий, скорости и точности перемещения. Для систем регулирования и защиты дополнительно определяются время аварийного закрытия, допустимые режимы отказа и объём резервирования.
ПНЕВМАКС разрабатывает гидравлические системы для нового оборудования и замены устаревших приводов на действующих энергетических объектах. Проект может включать гидростанцию, маслонапорную установку, сервоцилиндры, гидроблоки, маслосистему, контуры охлаждения и фильтрации, шкаф управления и средства диагностики.
При работе с действующим оборудованием исходные параметры уточняются в рамках технического аудита гидросистемы. Установка и ввод гидравлического оборудования собственного производства выполняются с шеф-монтажом и пусконаладочными работами.
