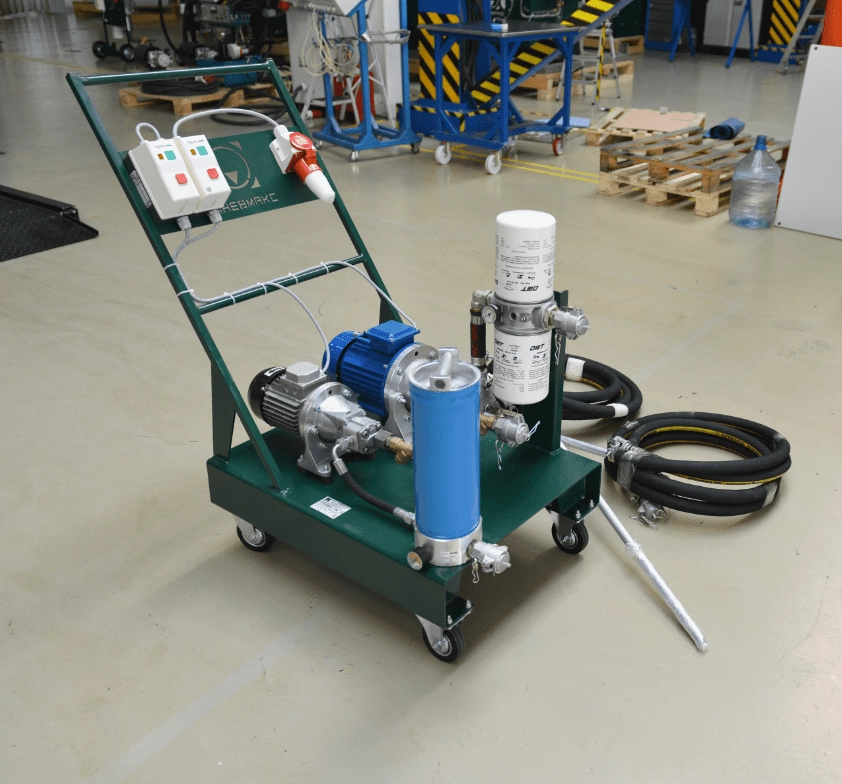

Станция очистки гидравлического масла от воды и механических примесей CTR-KV2002-4_2-DBL_380
В гидросистемах металлургического оборудования рабочая жидкость может загрязняться твердыми частицами и водой. Механические примеси попадают в масло в процессе эксплуатации, а после остановов оборудования в гидробаках может образовываться конденсат.
Для очистки минеральных гидравлических масел HLP ПНЕВМАКС разработала мобильную станцию CTR-KV2002-4_2-DBL_380. Установка удаляет из рабочей жидкости механические загрязнения и воду и может подключаться к гидробаку без остановки производственного оборудования.
Два этапа очистки гидравлического масла
Очистка рабочей жидкости выполняется последовательно.
На первом этапе масло проходит через сдвоенный фильтр, который задерживает механические загрязнения. На втором этапе используется фильтр с водопоглощающим материалом - онн предназначен для удаления влаги из рабочей жидкости. Тонкость фильтрации составляет 10 мкм.
Такая схема объединяет в одной установке две функции: очистку масла от твердых примесей и удаление воды из гидравлического масла.
Работа без остановки гидросистемы
CTR-KV2002-4_2-DBL_380 подключается непосредственно к гидробаку обслуживаемой гидросистемы.
Фильтрация может выполняться при работающем оборудовании. Это позволяет очищать рабочую жидкость без демонтажа гидросистемы и без вывода производственной установки из эксплуатации. Производительность станции составляет 20 л/мин.
Контроль состояния фильтрующих элементов
Для контроля загрязненности фильтров предусмотрен визуальный индикатор.
Оператор может оценивать состояние фильтрующих элементов непосредственно на станции и своевременно выполнять их обслуживание. Управление установкой осуществляется с собственного пульта, размещенного на оборудовании.
Мобильное исполнение для обслуживания нескольких гидросистем

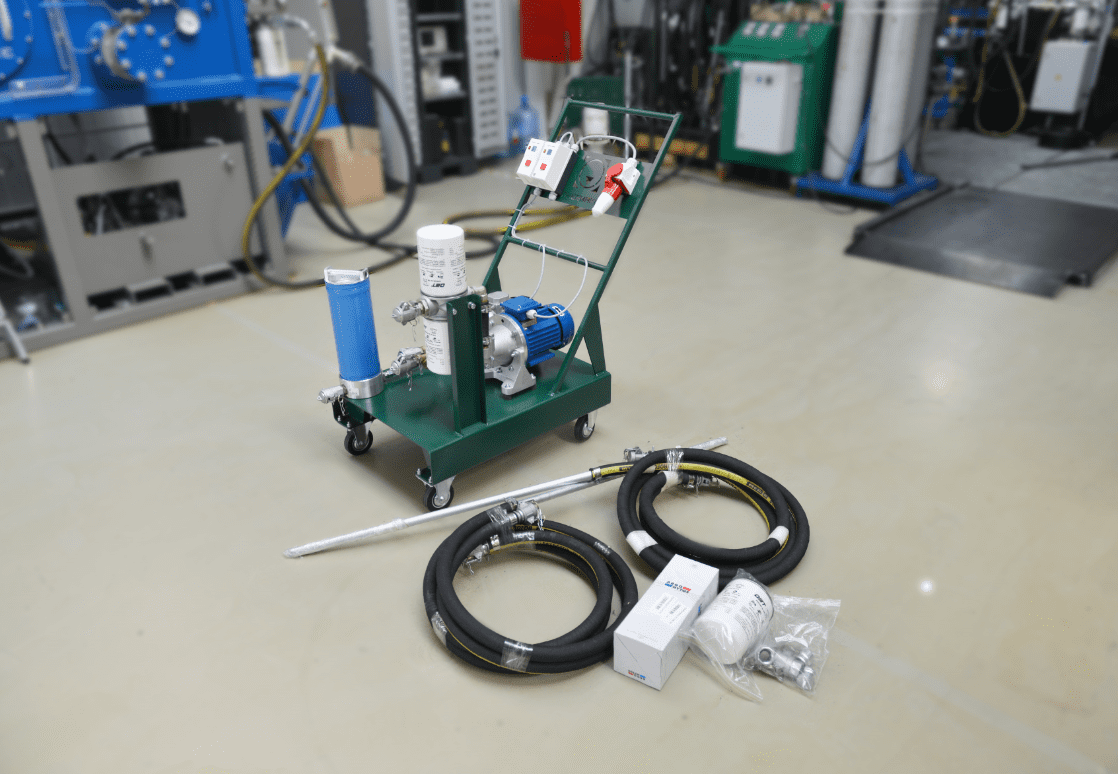

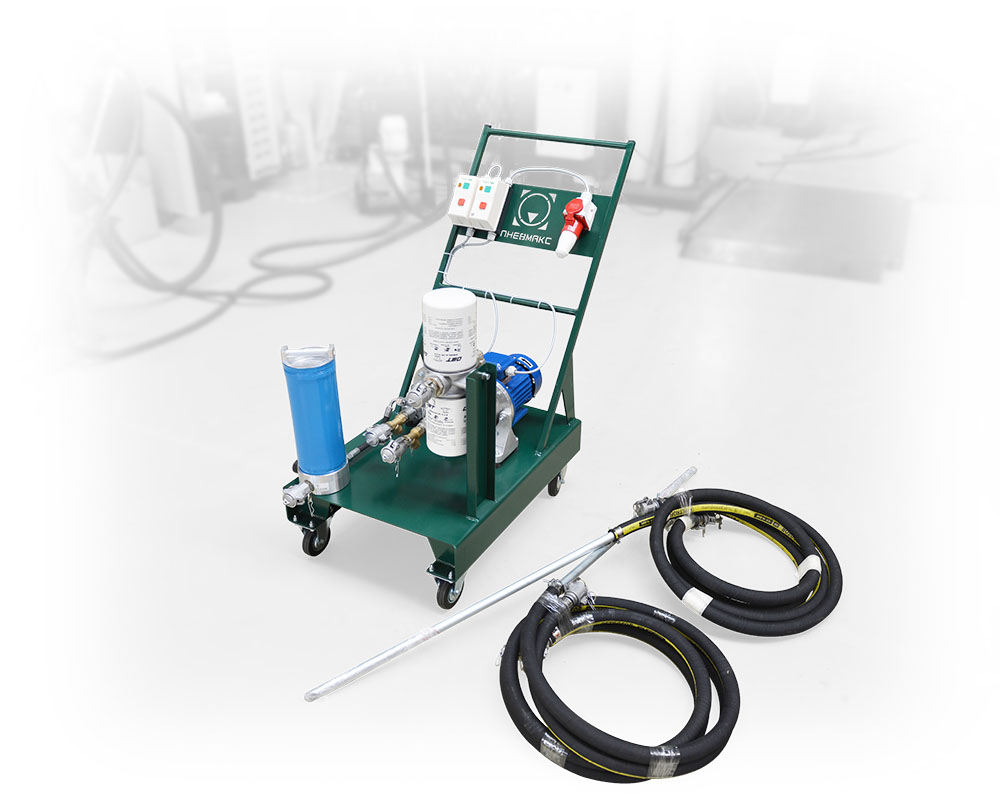

Станция установлена на платформенной тележке и может перемещаться между производственными участками. Мобильное исполнение позволяет использовать одну установку для обслуживания нескольких гидростанций и гидросистем предприятия.
Рабочей средой служат минеральные гидравлические масла HLP.
Результат фильтрации масла
Станция рассчитана на достижение следующих показателей чистоты рабочей жидкости:
- ISO 4406 — 20/18/15;
- ГОСТ 17216 — класс 13.
Указанные значения характеризуют результат очистки масла после прохождения станции. Подробнее о системах обозначения и сопоставлении показателей — в статье «Что означает класс чистоты масла ISO 4406».
Технические характеристики CTR-KV2002-4_2-DBL_380
- назначение — очистка гидравлического масла от механических загрязнений и воды;
- рабочая среда — минеральные гидравлические масла HLP;
- производительность — 20 л/мин;
- тонкость фильтрации — 10 мкм;
- достигаемый класс чистоты по ISO 4406 — 20/18/15;
- достигаемый класс чистоты по ГОСТ 17216 — класс 13;
- исполнение — мобильная платформенная тележка;
- фильтрация механических загрязнений — сдвоенный фильтр;
- удаление воды — фильтр с водопоглощающим материалом;
- контроль загрязненности фильтров — визуальный индикатор;
- управление — собственный пульт;
- питание — 380 В, 50 Гц, 3 фазы;
- возможность работы без остановки обслуживаемого оборудования — предусмотрена.
