Станция смазки угольной дробилки CTR-KV1230
Для двухвалковой угольной дробилки ПНЕВМАКС разработала станцию централизованной смазки CTR-KV1230. Система предназначена для подачи пластичной смазки к подшипникам валков дробилки.

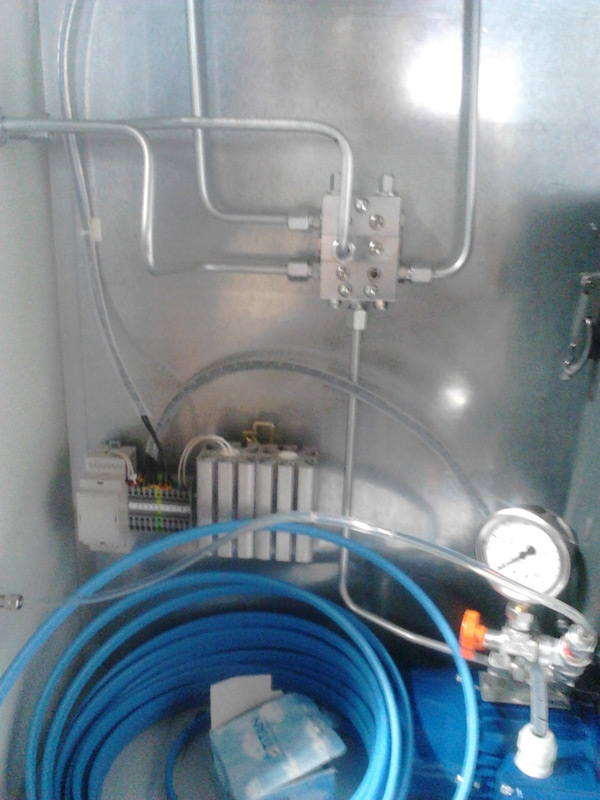

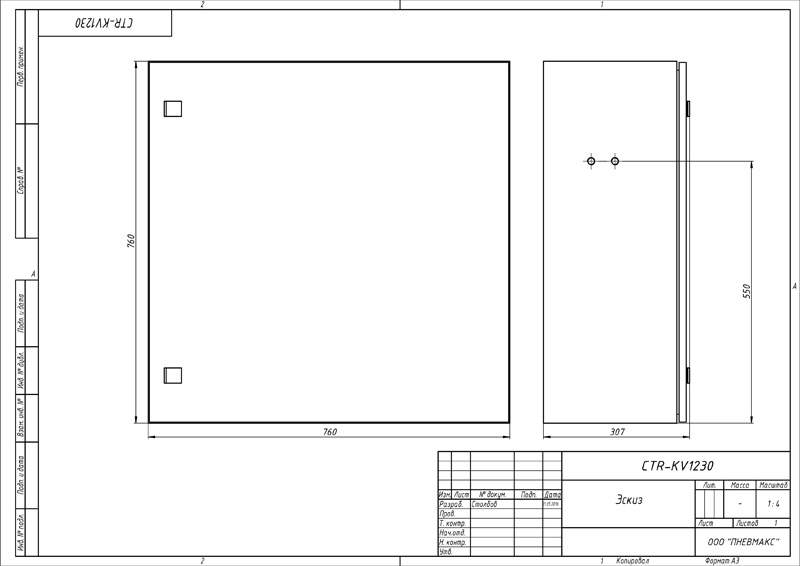

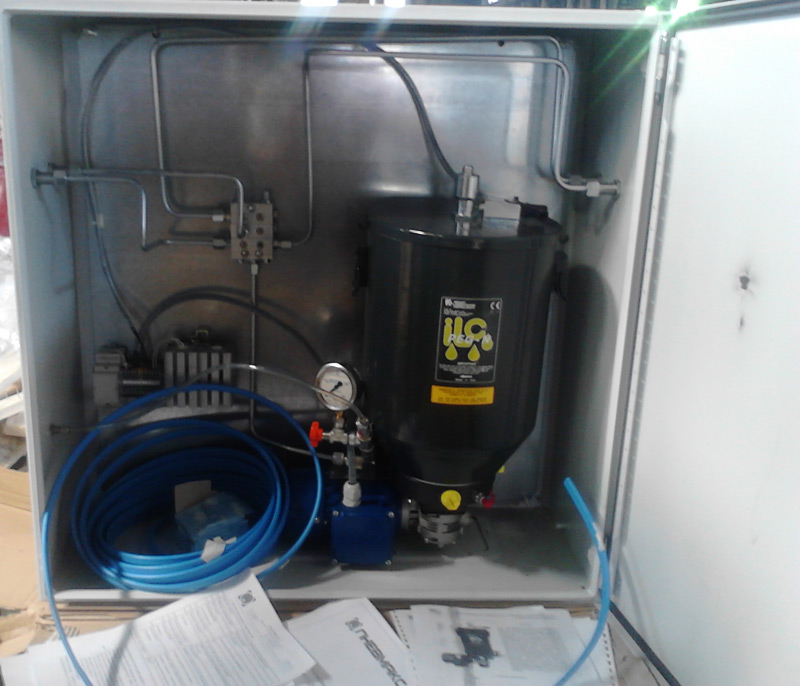

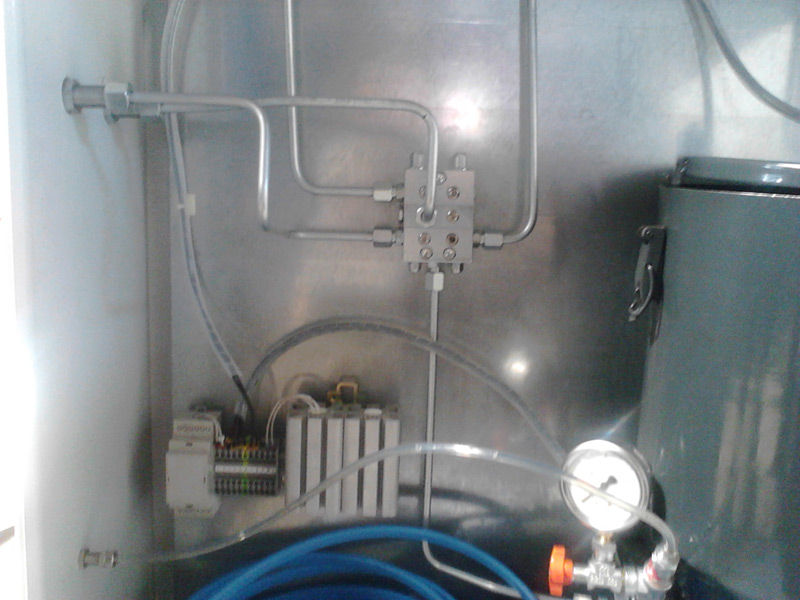

Оборудование эксплуатируется на открытой площадке угольного разреза, поэтому станция размещена в утепленном шкафу с подогревом. Для работы при низких температурах также предусмотрен электрический обогрев гидролиний.
Система смазки угольной дробилки для наружной установки
Станция работает в ручном и автоматическом режимах. В ручном режиме оператор может отдельно управлять насосом, обогревом корпуса станции и обогревом шкафа управления.
В автоматическом режиме задаются интервалы включения и отключения электродвигателя, продолжительность работы насоса или количество срабатываний индуктивного датчика на питателе. После выполнения заданного цикла насос автоматически отключается.

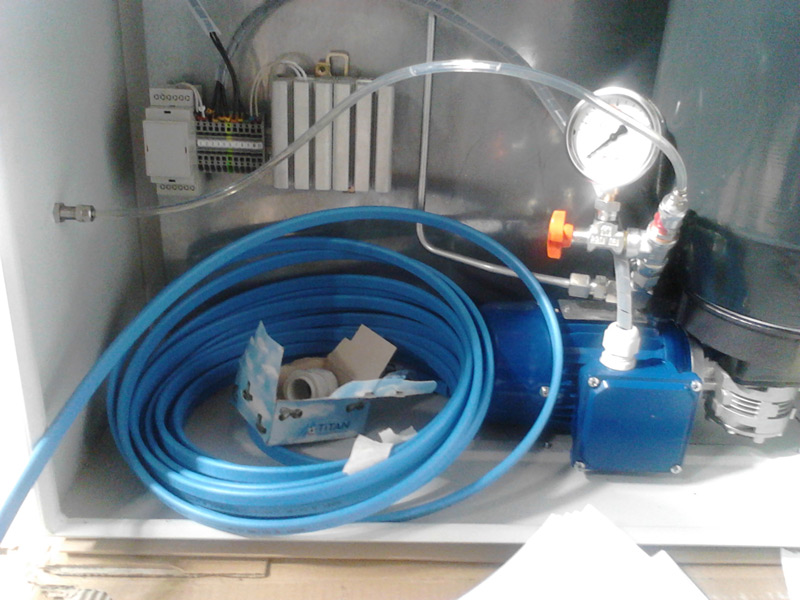

Отдельно работают системы поддержания температуры внутри защитного шкафа станции и шкафа управления. Гидролинии обогреваются греющим кабелем.
Для настройки параметров и контроля состояния оборудования предусмотрены органы управления и индикации.
Технические характеристики CTR-KV1230
| Параметр | Значение |
|---|---|
| Объект применения | Двухвалковая угольная дробилка |
| Назначение | Смазка подшипников валков дробилки |
| Объем бака | 10 л |
| Номинальное давление насоса | 500 бар |
| Настройка предохранительного клапана | 400 бар |
| Подача | 0,16 см³/цикл |
| Количество качающих узлов | 1 |
| Рабочая жидкость | Пластичная смазка класса до NLGI 2 |
| Рекомендуемая температура рабочей среды | 40-60 °C |
| Максимальная температура рабочей среды | 70 °C |
| Мощность электродвигателя | 0,09 кВт |
| Режимы управления | Ручной и автоматический |
| Контроль цикла смазки | По времени работы или количеству срабатываний индуктивного датчика питателя |
| Исполнение | Утепленный шкаф с подогревом |
| Обогрев гидролиний | Греющий кабель |
| Материалы основных деталей | Чугун, сталь, алюминий |
| Масса | 75 кг |
