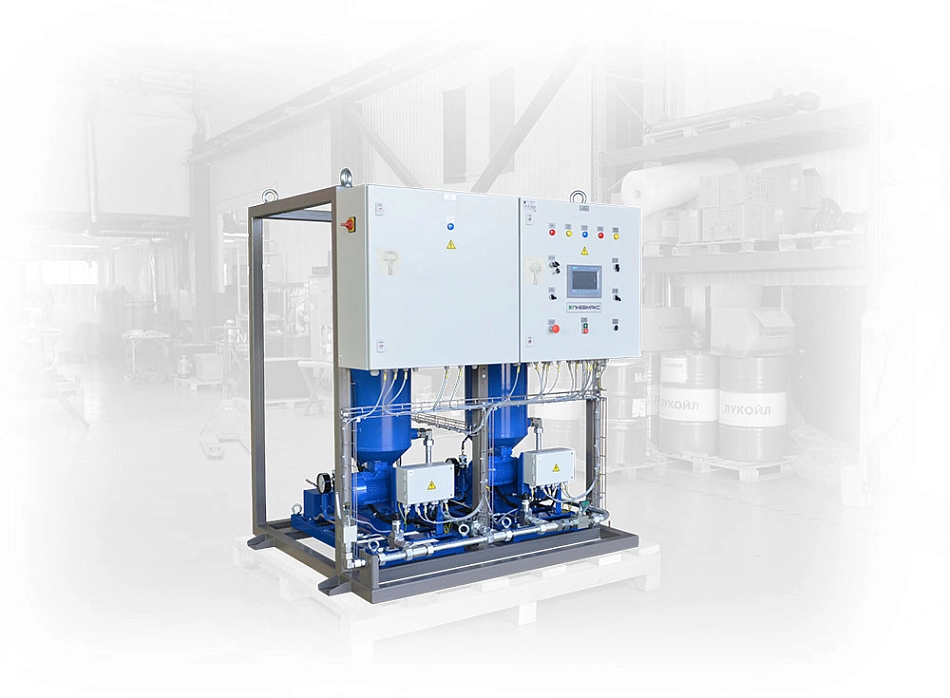

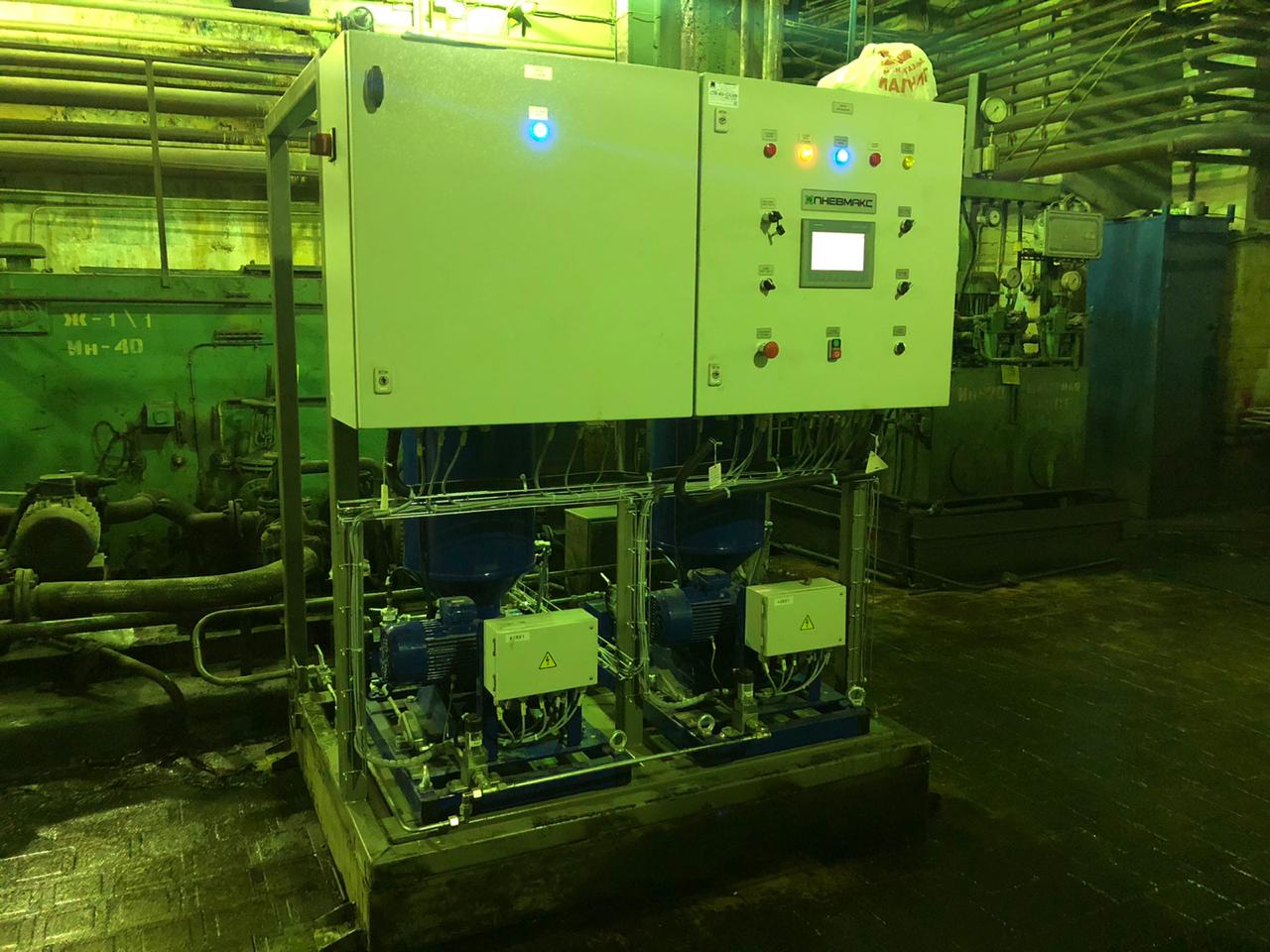

Станция пластичной смазки CTR-KV-C0169 для УНРС

Станция пластичной смазки CTR-KV-C0169 предназначена для подачи смазочного материала к подшипникам средних опор роликов установки непрерывной разливки стали. Система выполнена по двухлинейной схеме и рассчитана на круглосуточную эксплуатацию в автоматическом и ручном режимах.

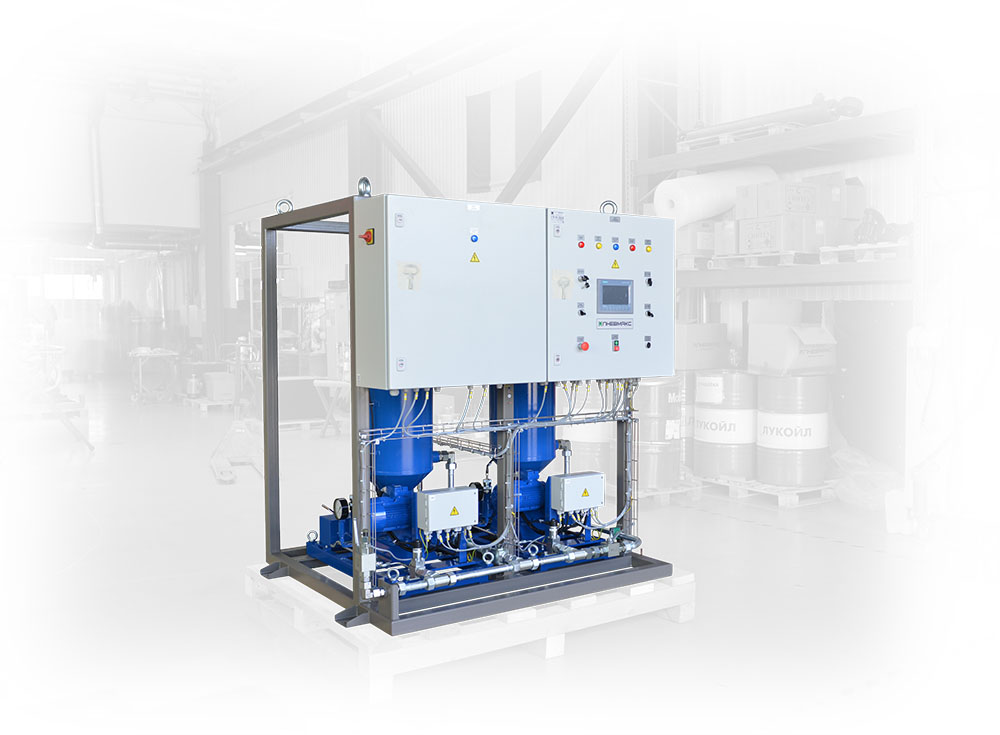

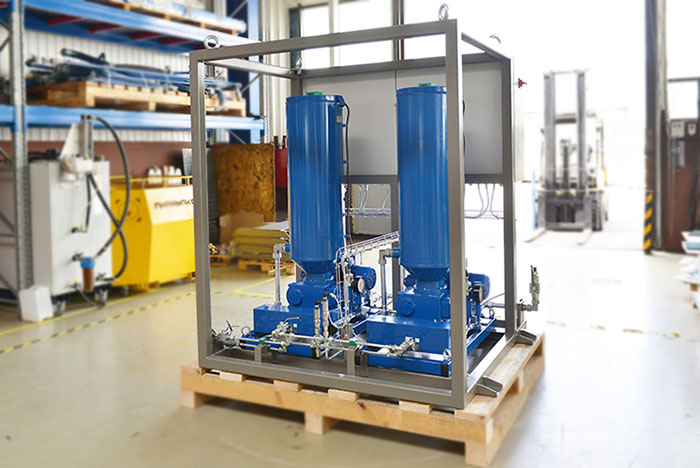

В составе станции предусмотрены два насосных агрегата — рабочий и резервный, локальный пульт управления, реле давления в напорных линиях, датчики уровня, трубопроводная разводка, ответные фланцы и фитинги. В объем поставки также вошли комплект ЗИП и ввод оборудования в эксплуатацию на объекте заказчика.

Двухлинейная смазка роликов УНРС

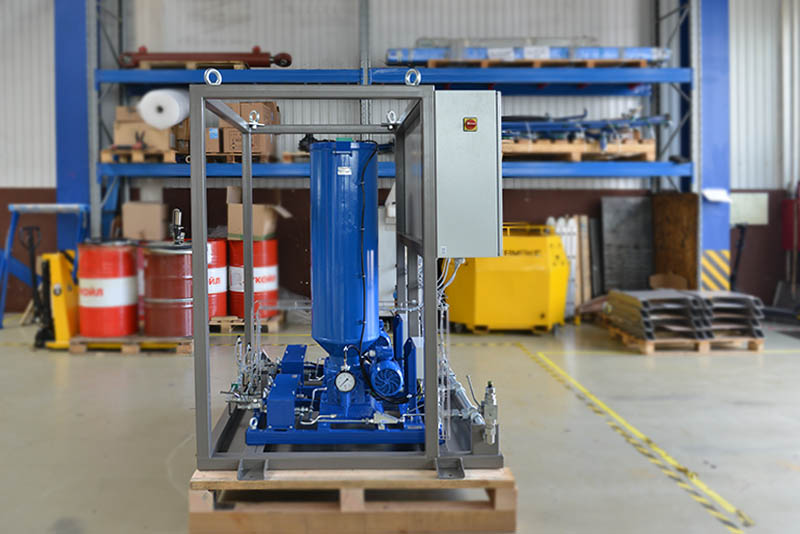

Каждый насос обеспечивает подачу 400 см³/мин при рабочем давлении до 200 бар. В качестве смазочного материала используется пластичная смазка Лукойл Стилфлекс 1-240, объем бака составляет 160 л.

Станция рассчитана на ориентировочный расход около 80 см³ смазки каждые 1,5 часа. Интервал между циклами в автоматическом режиме может изменяться, а дистанционный запуск системы предусмотрен по сигналу от системы управления УНРС.

Контроль уровня, давления и состояния насосов

Система оснащена датчиками верхнего и нижнего уровня, а также аналоговым контролем уровня смазочного материала с выходным сигналом 4–20 мА. Давление в напорных линиях контролируется реле и передается в систему управления вместе с информацией о состоянии насосов и выбранной магистрали.

В систему управления УНРС передаются сигналы готовности станции, выбранного режима работы, временных параметров цикла, состояния насосов, давления в магистралях и уровня смазочного материала. Для каждого насосного агрегата контролируются рабочее и резервное состояние, включение, готовность и выбор линии подачи.

Автоматизированное управление CTR-KV-C0169

Локальная автоматика построена на ПЛК Siemens S7-1200. Обмен данными с системой управления УНРС выполняется по сети Ethernet, при этом станция может работать как автономно по заданному циклу, так и запускаться дистанционно от верхнего уровня управления.

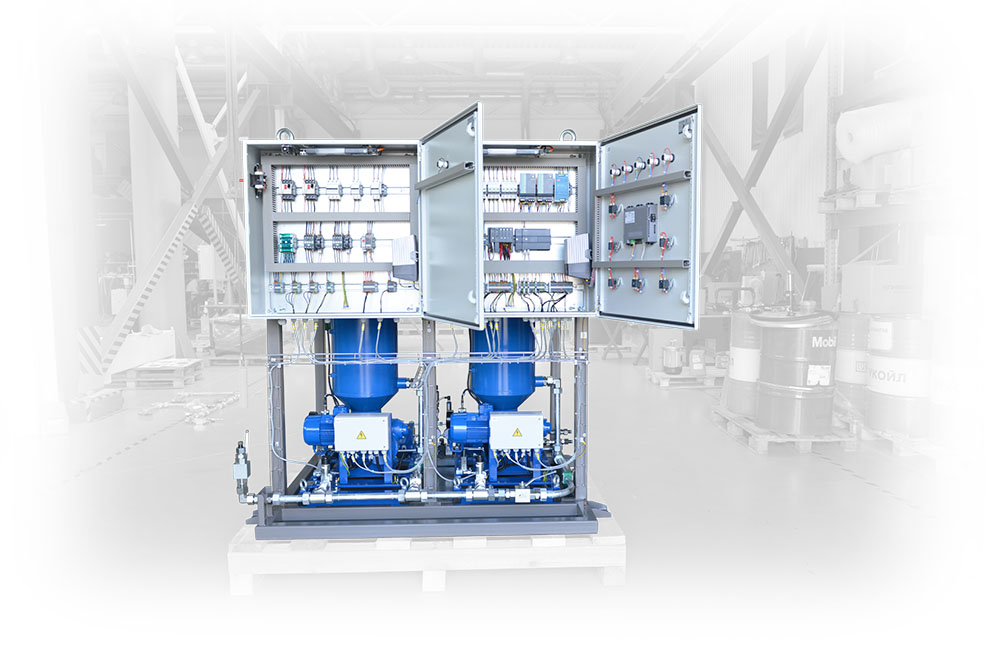

На лицевой панели местного пульта расположены органы управления и сигнализации. Система позволяет изменять продолжительность паузы между циклами смазки и контролировать основные параметры работы непосредственно на месте установки.

Трубопроводы и условия эксплуатации

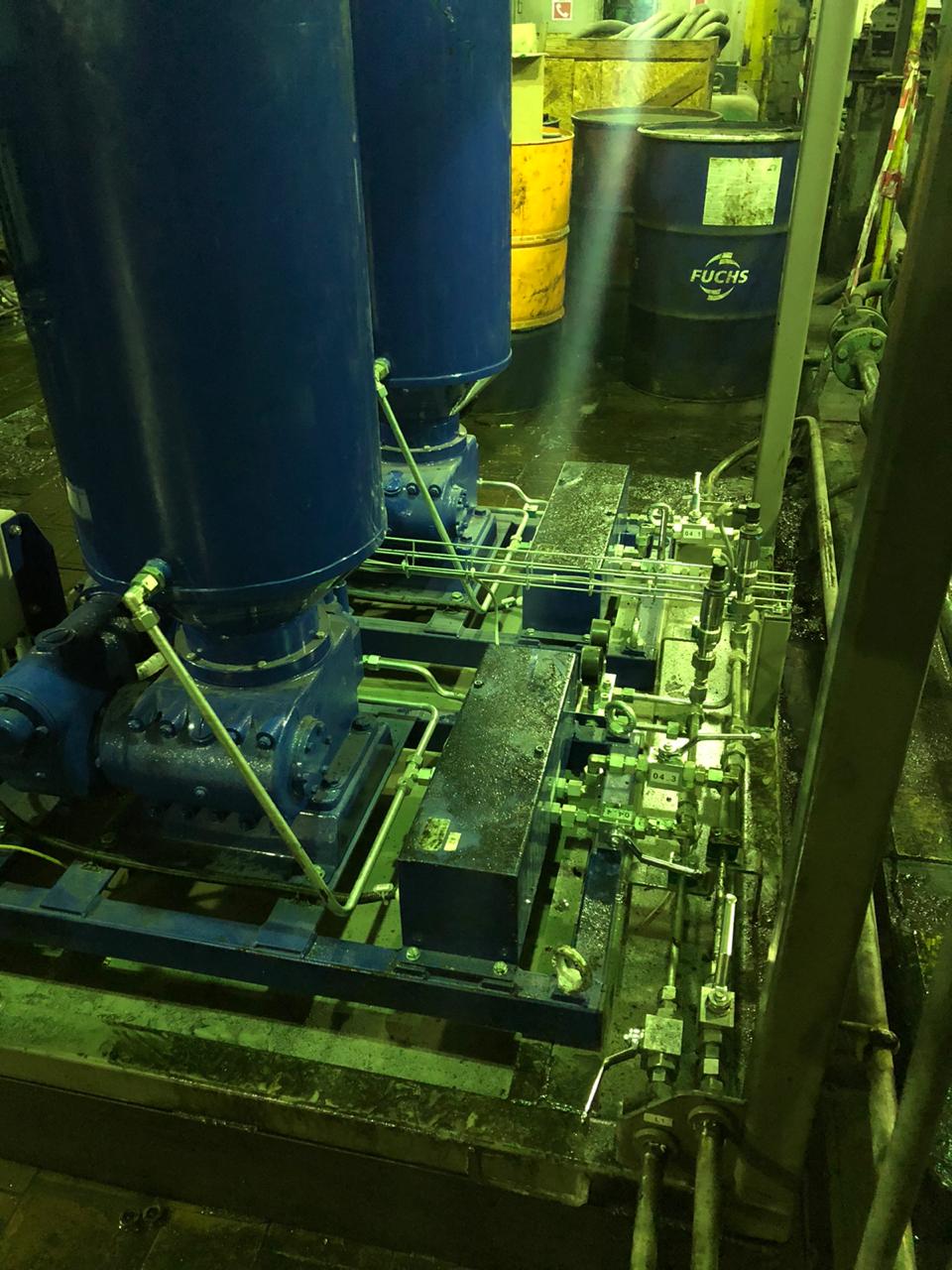

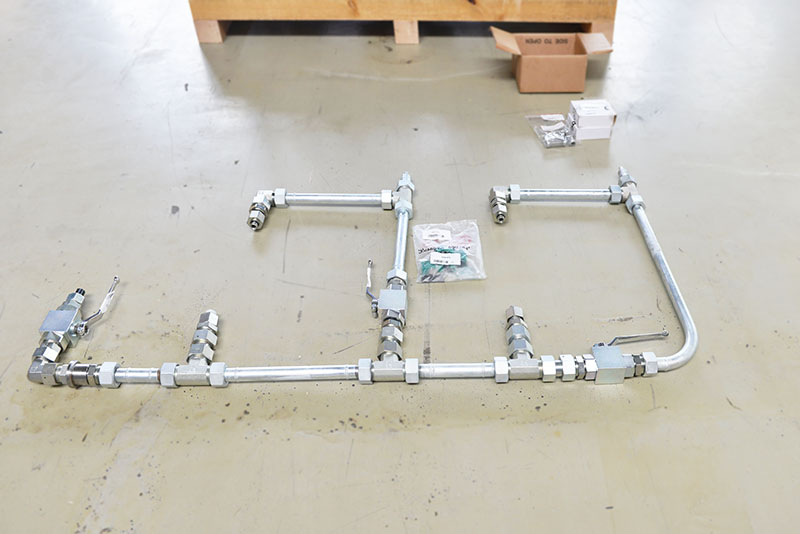

Трубопроводная система выполнена из стальных прецизионных хромированных труб, закрепленных пластиковыми колодками на приварных пластинах. Для гибких соединений используются армированные рукава, рассчитанные на давление, превышающее рабочее давление насоса в 1,5 раза.

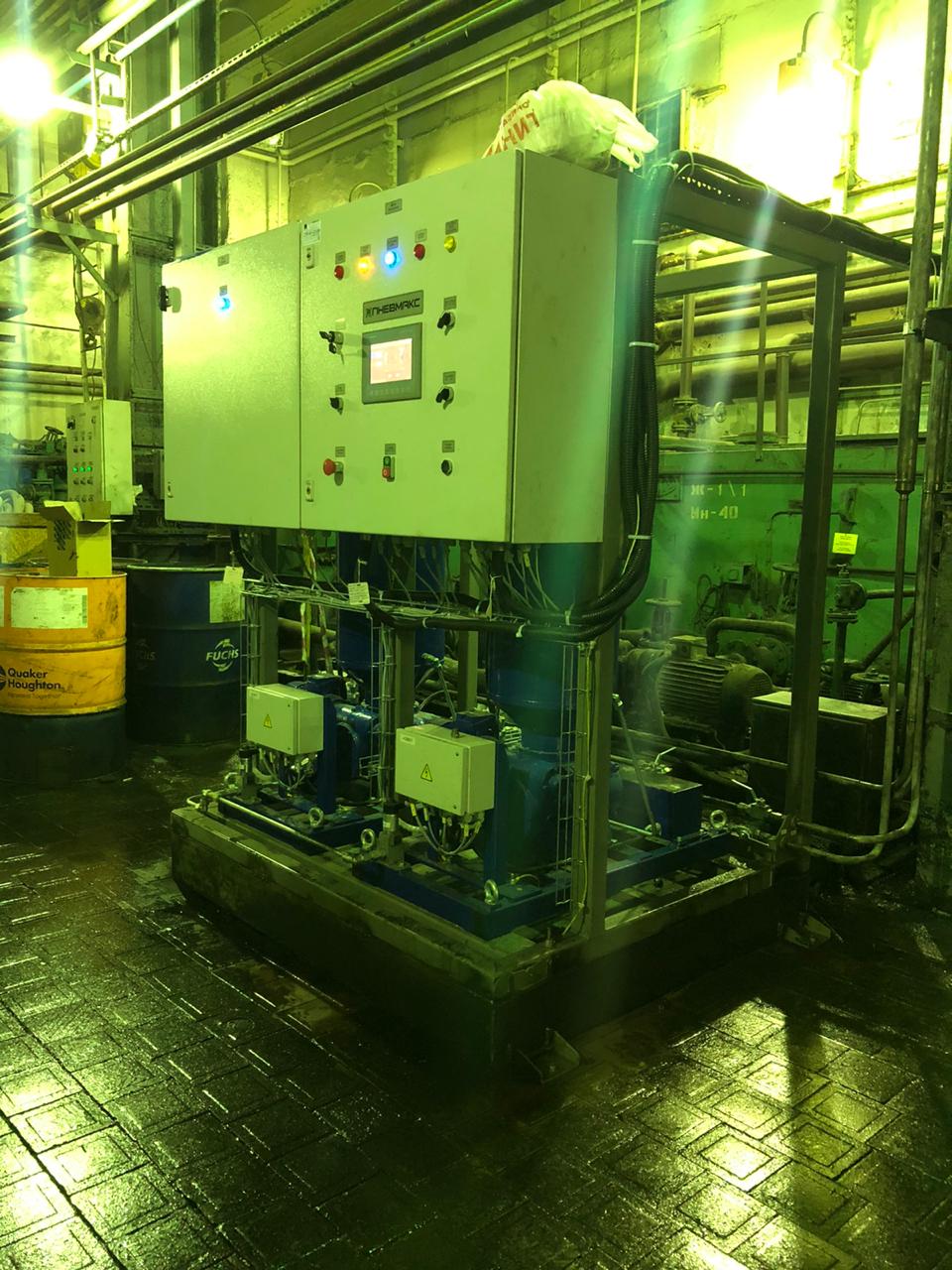

Станция установлена в неотапливаемом помещении с минимальной температурой +5 °C и рассчитана на круглосуточный режим работы.

Технические характеристики CTR-KV-C0169
