Гидростанция для управления шиберными затворами

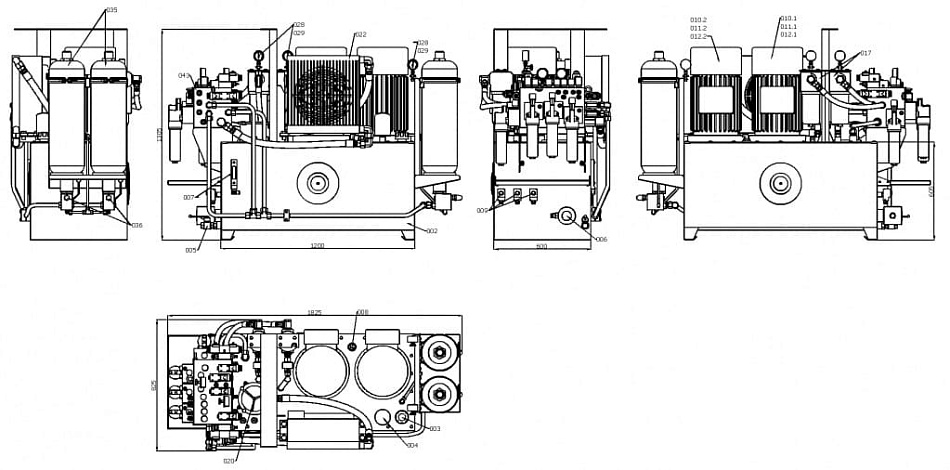

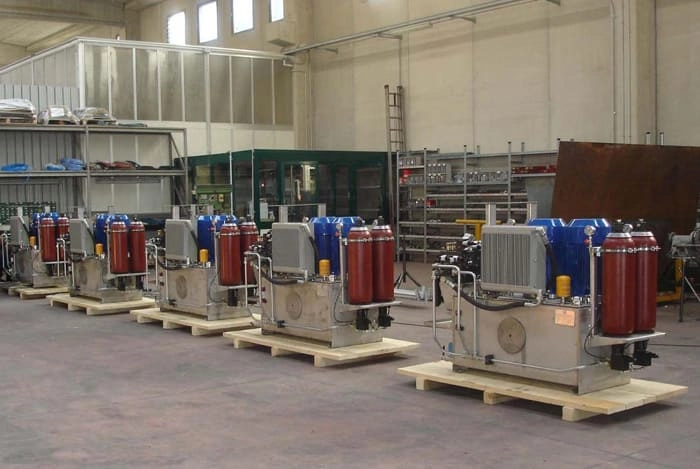

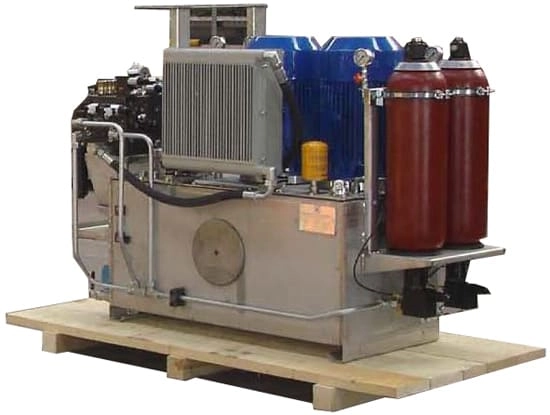

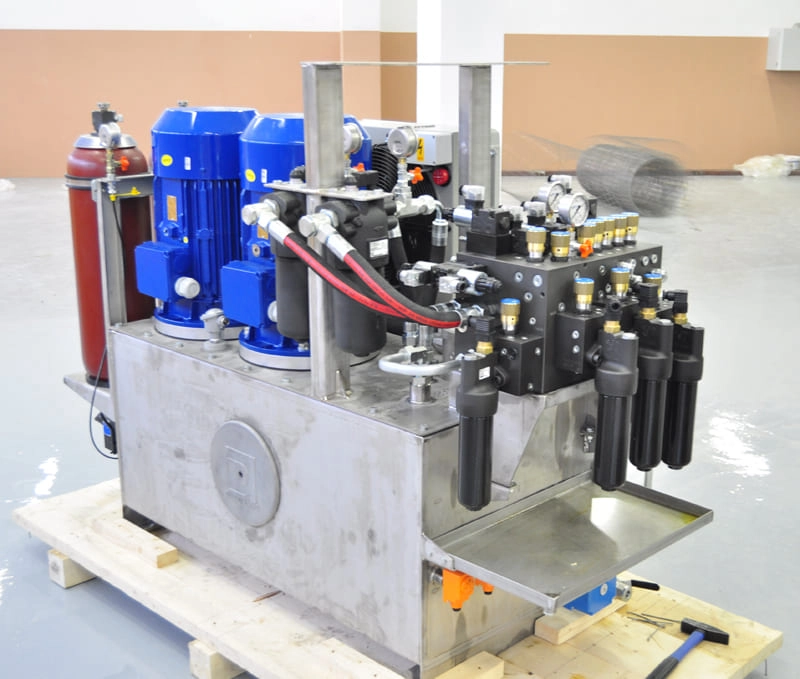

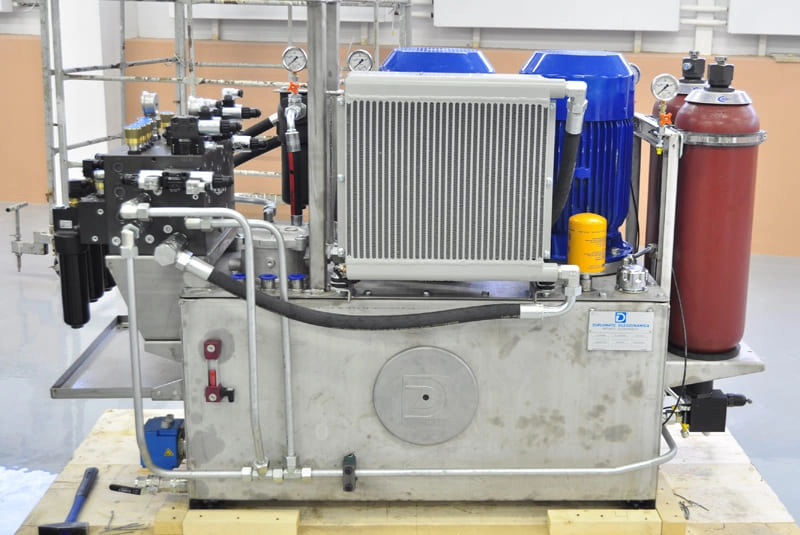

Для управления шиберными затворами сталеразливочных ковшей ПНЕВМАКС разработала гидростанции JIC300/15/15/40/40. Они используются при разливке стали в изложницы и обеспечивают открытие двух шиберов ковша.

Ковш имеет два выхода, поэтому разливка выполняется одновременно в две изложницы. Гидростанция установлена на специальном подъемнике и перемещается параллельно ковшу, сохраняя рабочее положение относительно исполнительных механизмов.

Оборудование эксплуатируется с 2010 года. При проектировании основное внимание было уделено резервированию насосов, аварийной работе от гидроаккумуляторов, защите гидросистемы и возможности обслуживания отдельных узлов без полного вывода станции из эксплуатации.

Резервирование насосов и аварийная работа от гидроаккумуляторов

Насосные агрегаты могут дублировать друг друга. Система допускает работу одного насоса на два шибера и двух насосов на один шибер, если этого требует режим эксплуатации.

Один из насосов можно заменить при работающей гидростанции. Это снижает объем оборудования, которое необходимо останавливать при обслуживании силового агрегата.

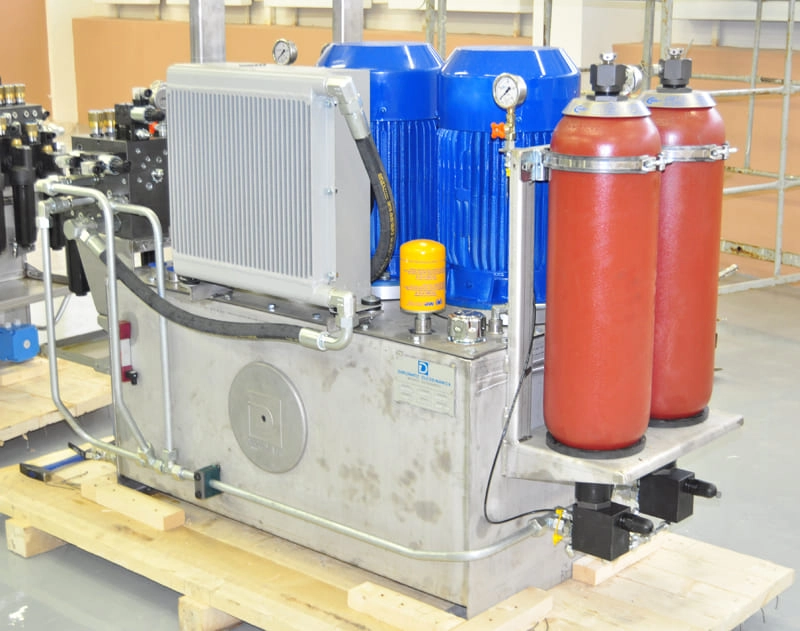

Полости гидроаккумуляторов объединены. При работе только с одним шибером весь накопленный запас гидравлической энергии остается доступным этому контуру, что увеличивает количество возможных переключений.

Даже при отказе одного из разгрузочных распределителей сохраняется возможность заряжать гидроаккумуляторы и управлять двумя шиберами через аварийные распределители.

Скорость движения шиберов регулируется как при работе от насосов, так и при питании от гидроаккумуляторов.

Фильтрация и защита гидросистемы

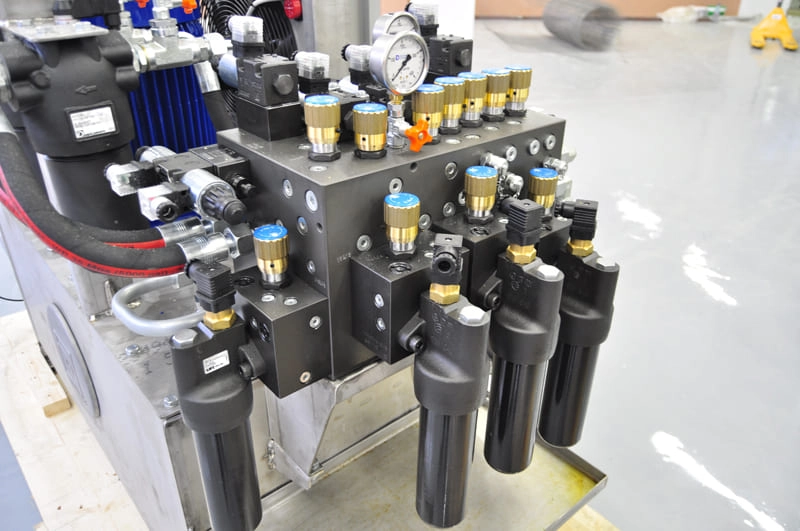

Масло фильтруется на всасывании, в напорной линии и на сливе. Дополнительные напорные фильтры установлены также на выходах из гидроцилиндров.

Конструкция напорной части предусматривает замену фильтрующих элементов с минимальной потерей рабочей жидкости из гидросистемы и полостей гидроцилиндров.

В сливной магистрали предусмотрен байпас. Он ограничивает рост сопротивления в линии возврата и защищает теплообменник и фильтр от повреждения при неблагоприятных режимах работы.

Уровень масла контролируется двумя ступенями. Первый нижний уровень формирует предупредительный сигнал на пульте управления, второй запрещает включение шиберов.

Температурный контроль построен на трех датчиках. Первый отключает нагреватель, второй включает теплообменник и формирует предупредительный сигнал, третий блокирует включение шиберов при выходе температуры за допустимый предел.

Технические характеристики гидростанции JIC300/15/15/40/40
