Гидростанция 1596002 для токарно-винторезного универсального станка 1К62

Характеристики:

Артикул	1596002
Рабочее давление	100 бар
Номинальный расход	40 л/мин
Мощность	7,5 кВт
Тип управления	ручное

Токарно-винторезный станок 1К62 предназначен для выполнения самых разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8", 7/16"; 8; 10 и 12 мм. Станок 1К62 можно отнести к лобовым токарным станкам, т.к. он позволяет обрабатывать относительно короткие заготовки большого диаметра. Насосная станция 1596002 предназначена для подачи рабочей жидкости к исполнительному органу станка.
Насосная станция состоит из следующих основных элементов:

• гидробак;
• мотор-насосная группа с предохранительным клапаном;
• блок клапанов.

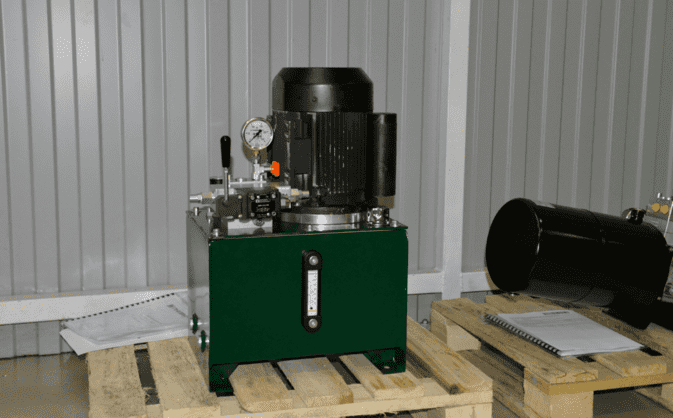

Насосный агрегат представляет собой металлический гидробак объёмом 160 литров с вертикально-расположенной мотор-насосной группой. Бак оснащён визуальным указателем уровня масла, воздушным фильтром (сапуном), отверстием с пробкой для слива рабочей жидкости, также на баке установлен сливной фильтр, предназначенный для очистки масла. Тонкость фильтрации составляет 25 мкм, фильтр оснащен предохранительным (by-pass) клапаном, защищающим фильтр от поломки при загрязнении фильтрующего элемента и визуальным индикатором загрязнения. Мотор-насосная группа состоит из шестеренного насоса внешнего зацепления и асинхронного электродвигателя. Крутящий момент от электродвигателя передается насосу через кулачковую муфту с демпфирующей проставкой, что снижает уровень шума при работе аппарата. Электродвигатель крепиться к насосу при помощи «колокола». Предохранительный блок представляет собой клапан ограничения давления. Снятие нагрузки на основном золотнике достигается путем регулирования встроенного золотникового распределителя.
