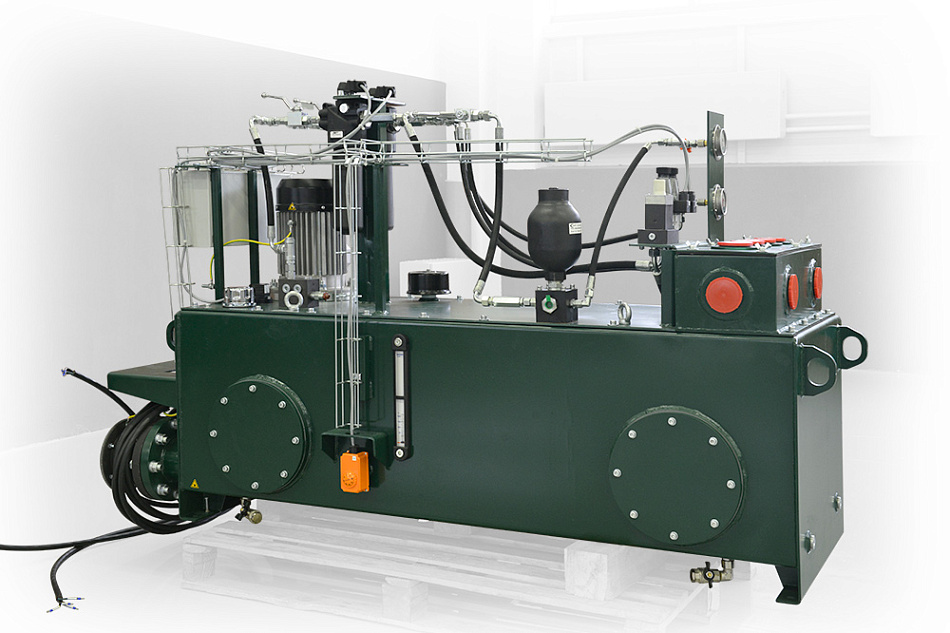

Станция централизованной смазки - аналог Елгавской станции смазки СНА 25/ 0,4

Станция смазки CTR-KV-L006 предназначена для подачи минерального масла с кинематической вязкостью от 20 до 300 сСт при температуре от 5° до 50° С в циркуляционную систему смазки другого оборудования при температуре окружающей среды от 5° до 50° С.При циркуляции масло не только смазывает и охлаждает узлы трения, но и уносит с собой продукты износа и посторонние частицы, присутствие которых в смазочном слое не допустимо.

Станция смазки изготавливается в климатическом исполнении У, категории размещения 3 (для районов с умеренным и холодным климатом для работы в закрытых помещениях с естественной вентиляцией).

Бак установки выполнен отдельно, снабжён заливной горловиной c сапуном, реле температуры, указателем уровня, с сигнализацией аварийного уровня масла.

Насос моторные группы размещаются на крышке бака. Имеется возможность демонтажа одного из насосов, при работающей станции для ревизии или ремонта обеспечивается установленными обратными клапанами в линии нагнетания от каждого насоса, всасывающие магистрали насосов разделены.

Переключение потока масла с основного на запасной фильтр или обратно, производится в автоматическом режиме распределителем 4/2 (Р1,Р2). При поступлении сигнала с эл. датчика засорённости. Распределитель Р1 (Р2) переключаются и в работу включается резервный фильтр. При загрязнении одного из фильтроэлементов, которые снабжены визуальными индикаторами засорённости, есть возможность его замены без остановки станции смазки.

Для настраивания величины подачи масла предусмотрен дроссель ДР1. Защита станции от давления выше 6 кгс/см² выполняется предохранительным клапаном КП.

Манометр МЭ1 показывает давление в системе после фильтра.

Так же станция смазки снабжена пропорциональными датчиками давления Д1,2  4…20 мА. При падении давления на МЭ1 ниже установленного, включается в работу резервный насос, и поступает сигнал на шкаф управления о аварии второго насоса.

Станция смазки CTR-KV-L0006 снабжена реле аварийного уровня масла в баке, которое совмещено с визуальным указателем уровня, при достижении аварийного уровня идёт сигнал на отключение станции смазки.
Совместно с  CTR-KV-L0006, поставляется шкаф управления, всеми необходимыми функциями управления, с силовой пусковой аппаратурой. Питание 380/220 В, 50Гц., управляющее напряжение 24В постоянного тока. Степень защиты IP 65.
