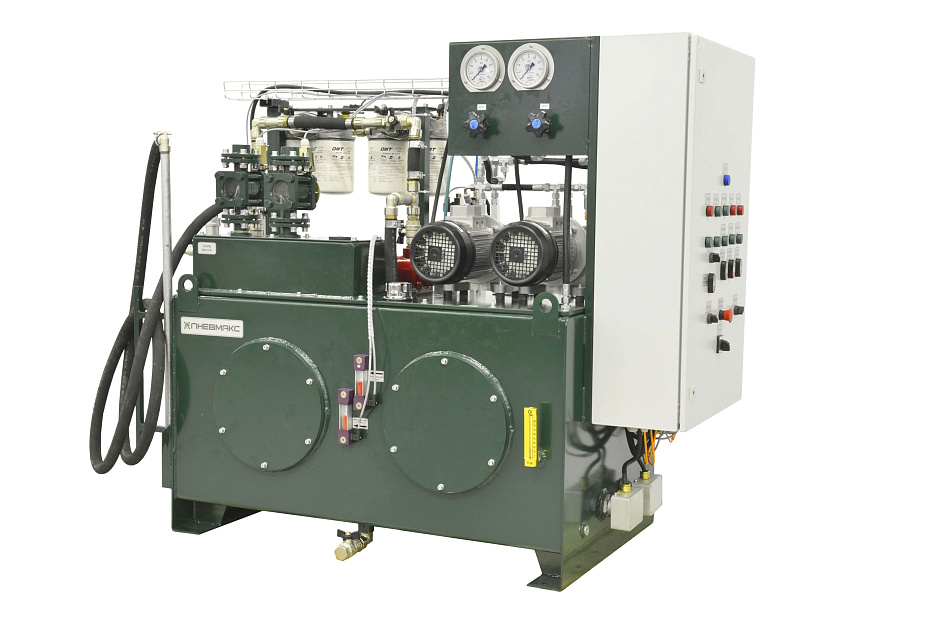

Циркуляционная система смазки CTR-KV-B0155 для установки на подшипники электродвигателя мельницы Ш-50М

проект CTR-KV-B0155



Циркуляционная система смазки CTR-KV-B0155 предназначена для подачи масла к подшипникам электродвигателя СДМ3 мельницы Ш-50М. Станция обеспечивает циркуляцию рабочей жидкости, её фильтрацию и охлаждение, а также поддержание требуемого температурного режима.

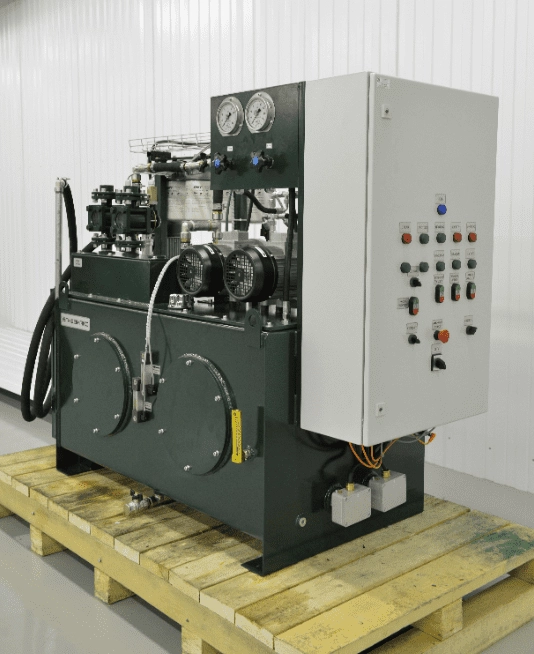

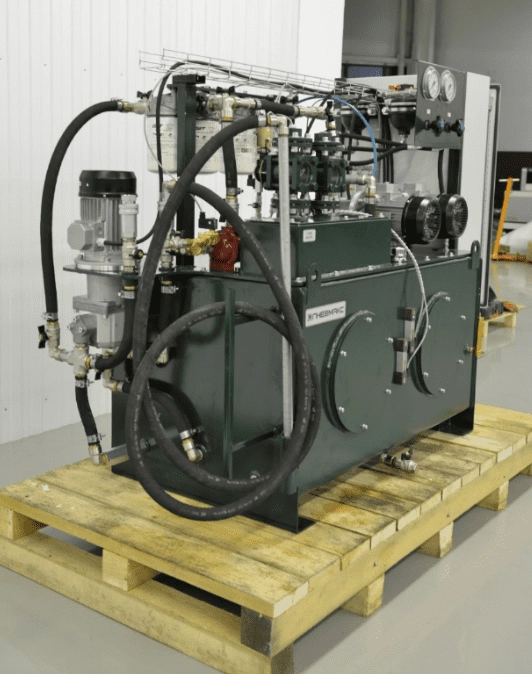

Оборудование выполнено единым агрегатом и включает бак объёмом 390 л, основной и резервный контуры подачи масла к подшипникам, отдельный контур фильтрации и охлаждения, систему подогрева и электрошкаф управления. Требуемый класс чистоты масла — 14 по ГОСТ 17216-81.

Резервирование подачи масла к подшипникам электродвигателя

Для подачи масла предусмотрены две мотор-насосные группы — основная и резервная — производительностью по 6 л/мин. Насосы шестерённые с внешним зацеплением. Гидропневматический мембранный аккумулятор объёмом 0,8 л используется для сглаживания пульсаций в напорной магистрали.

Подача масла к каждому подшипнику контролируется отдельным аналоговым датчиком давления и реле потока. На распределительных блоках установлены предохранительные клапаны для защиты системы от превышения давления. Для визуального контроля возврата масла из подшипников предусмотрены два проходных смотровых окна и два манометра.

Фильтрация, охлаждение и подогрев масла

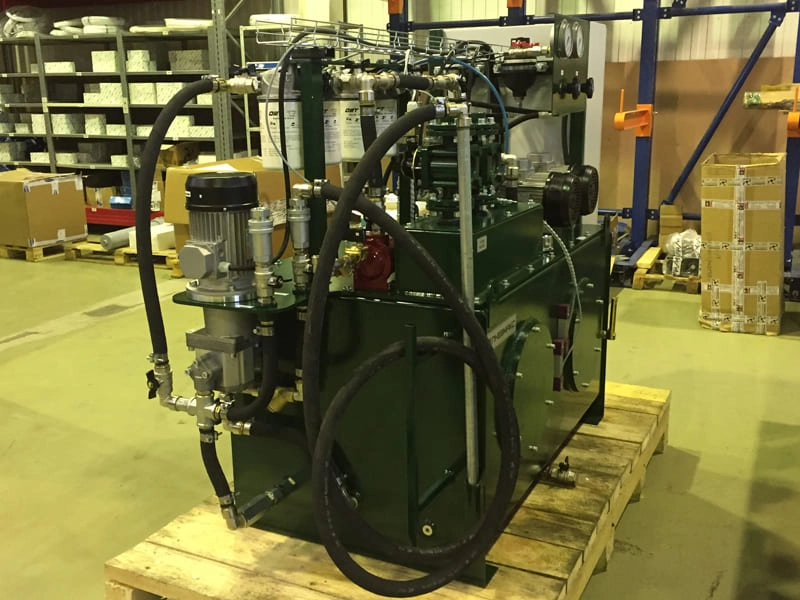

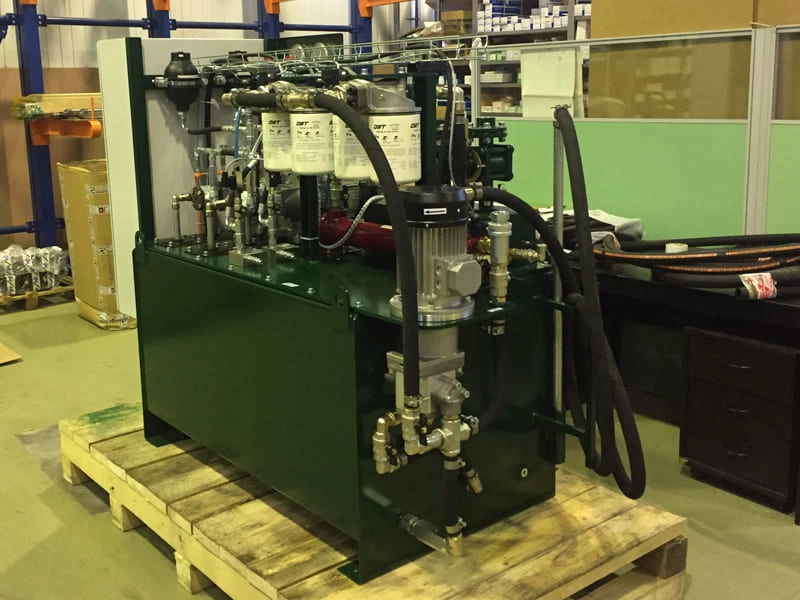

Отдельная мотор-насосная группа контура кондиционирования обеспечивает расход 50 л/мин. Масло проходит фильтрацию с тонкостью 25 мкм и охлаждается в трубчатом водомасляном теплообменнике с рассеивающей способностью 15 кВт.

Для подогрева рабочей жидкости в баке установлены два ТЭНа мощностью по 1 кВт. На крышке резервуара размещены сливной фильтр с сеткой 300 мкм и заливная горловина с сапуном. Станция также предусматривает заправку бака маслом и его слив. В комплект ЗИП входят сменные фильтроэлементы.

Контроль параметров и работа с АСУ верхнего уровня

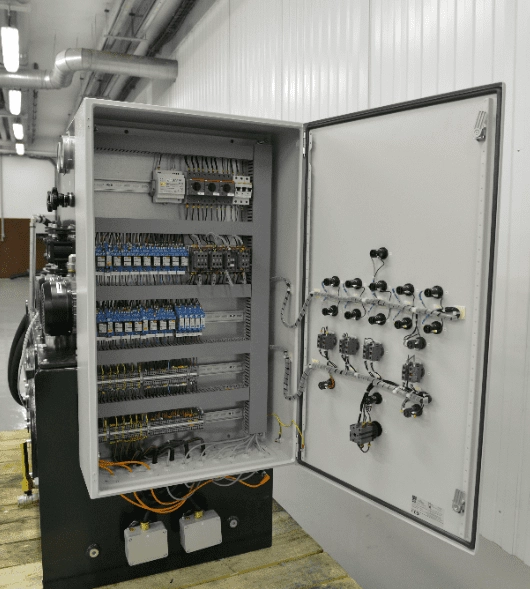

Система управления выполнена на релейно-контактной аппаратуре и поддерживает ручной и автоматический режимы. Для автоматической работы электрошкаф подключается к АСУ верхнего уровня; туда же передаются сигналы аналоговых датчиков станции.

Контролируются давление в двух напорных линиях, расход масла к каждому подшипнику, температура рабочей жидкости, уровень масла в баке и загрязнённость фильтрующих элементов. На электрошкаф выведены световая сигнализация состояния фильтров, индикация работы электродвигателей, кнопки выбора электродвигателя и кнопка аварийной остановки.

Основные технические характеристики CTR-KV-B0155

Параметр Значение
Назначение циркуляционная смазка подшипников электродвигателя СДМ3 мельницы Ш-50М
Объём гидробака 390 л
Основная насосная группа 6 л/мин
Резервная насосная группа 6 л/мин
Контур фильтрации и охлаждения 50 л/мин
Тип насосов шестерённые с внешним зацеплением
Тонкость фильтрации контура кондиционирования 25 мкм
Сливной фильтр сетка 300 мкм
Требуемый класс чистоты масла 14 по ГОСТ 17216-81
Теплообменник трубчатый водомасляный, 15 кВт
Подогрев масла 2 × 1 кВт
Гидроаккумулятор мембранный, 0,8 л
Аналоговые датчики давления 2 шт., по одному на каждый подшипник
Реле потока 2 шт., по одному на каждый подшипник
Контроль уровня масла 2 устройства контроля уровня
Контроль температуры аналоговый датчик температуры масла и термометр
Контроль загрязнённости фильтров 2 дифференциальных датчика давления
Визуальный контроль слива из подшипников 2 проходных смотровых окна
Манометры 2 шт.
Режимы управления ручной и автоматический
Автоматизация подключение к АСУ верхнего уровня
