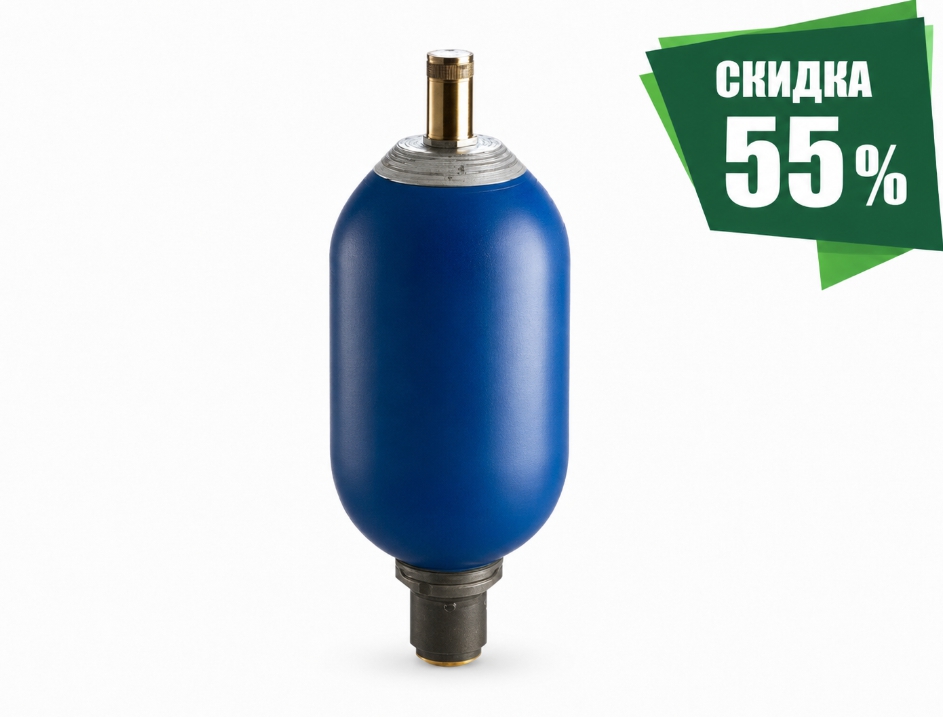

А-51 - Аккумулятор пневмогидравлический балонный

Гидроаккумулятор баллонного типа: Надежность и эффективность в гидравлике

Гидроаккумулятор баллонного типа — это современное решение для стабилизации давления и компенсации утечек в гидравлических системах. Герметичная стальная емкость без швов разделена на две полости: газовую и жидкостную. Гибкий резиновый баллон, расположенный внутри, заполняется техническим азотом через специальный газовый клапан, создавая начальное давление в системе.

Как работает гидроаккумулятор баллонного типа?

Когда жидкость поступает в гидроаккумулятор, газ начинает сжиматься, увеличивая давление. Объем газа уменьшается, позволяя жидкости занять освободившееся пространство. Разрядка аккумулятора начинается, когда давление в жидкостной полости падает ниже давления в газовой части.

Особенности конструкции

На входе канала подключения гидроаккумулятора к гидросистеме находится обратный тарельчатый клапан, предотвращающий попадание жидкости в жидкостный канал при снижении давления. Это защищает резиновый баллон от возможных повреждений. В нижней части аккумулятора всегда остается небольшой объем масла (около 10% от общего объема), что помогает избежать ударов баллона о гидравлический клапан при каждой разрядке.

Газовый клапан

Газовый клапан состоит из внешних крышек, уплотнительной крышки, клапана наполнения, корпуса газового клапана и прорезиненной шайбы. Эта конструкция обеспечивает надежную работу и контроль давления в системе.

Преимущества гидроаккумуляторов баллонного типа

• Эффективность: Стабилизация давления и компенсация утечек в гидравлических системах.
• Надежность: Прочная герметичная стальная емкость без швов.
• Защита от повреждений: Обратный тарельчатый клапан и минимальный уровень масла защищают резиновый баллон.
• Простота обслуживания: Удобство зарядки и контроля давления через газовый клапан.
