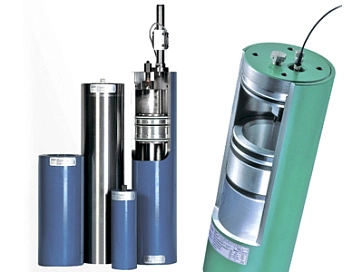

AP – Аккумулятор пневмогидравлический поршневой
Характеристики
Артикул
AP
Максимальное давление
375 бар
Номинальные объемы
от 0,1 до 300 литров
Температура эксплуатации
-60 ÷ +120 °C
Дополнительно
Различные материалы корпуса и крепления Различные типы уплотнений Дополнительное оборудование
Гарантия
2 года
Подробное описание
Преимущества поршневого аккумулятора AP:
- широкий выбор диаметров и длин в зависимости от применения;
- возможность контролировать положение поршня и следить за количеством жидкости внутри аккумулятора;
- установка в любом положении;
- различные типы уплотнений для любого вида применения и совместимости с рабочей жидкостью;
- лучшие рабочие характеристики по сравнению с другими типами аккумуляторов;
- очень низкая пропускающая способность уплотнений (отсутствие перетечек);
- алюминиевый поршень для высоко динамичных систем;
- присоединение до 4";
- возможность планирования ремонта в плане замены уплотнений, так как уплотнения изнашиваются постепенно, не мгновенно, как в случае с баллонными аккумуляторами.
Мы также предоставляем услугу по зарядке аккумуляторов сжатым техническим азотов на давления, указанные Заказчиком.
Код для заказа
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 9 | - | 11 | - | 12 | / | 13 |
| AP | 100 | P | V | 250 | C | 250 | G | 4 | V | 11 | 0 |
| 1 | Поршневой аккумулятор AP | ||
| 2 | Номинальный объем (в литрах) |
Внутренний диаметр: |
|
|
Ø 60 мм = 0.1 ÷ 2 Ø 100 мм = 1 ÷ 10 Ø 180 мм = 6 ÷ 100 |
Ø 250 мм = 30 ÷ 200 Ø 350 мм = 80 ÷ 400 Ø 520 мм = 200 ÷ 1000 |
||
| 3 | Материал уплотнений крышек |
P = Бутадиен акрилонитрильный каучук (NBR) V = Фторопласт (FPM) |
L = Гидрогенизированный нитрил F = Нитриловый каучук для низких температур |
| 4 | Материал уплотнений поршня |
V = Фторопласт (FPM) T = Тефлон (PTFE) K = Гидрогенизованный нитрил |
U = Полиуретан (HPU) L = Гидрогенизированный нитрил(HNBR) Q = Нитриловый каучук (NBR) |
| 5 | Максимальное рабочее давление (бар) | Внутренний диаметр: | |
|
Ø 60 мм = 375 Ø 100 мм = 375 Ø 180 мм = 250 - 375 |
Ø 250 мм = 250 - 350 Ø 350 мм = 220 - 350 Ø 520 мм = 220 - 350 |
||
|
Примечание: 210 бар только для исполнения с присоединением другие L, величины давлений относятся к присоединениям B или U
|
|||
| 6 | Материал корпуса и крышек |
C = Углеродистая сталь N = Никелированное покрытие 25 мкм |
M = Никелированное покрытие 40 мкм X = Нержавеющая сталь |
| 7 | Номинальный внутренний диаметр | Внутренний диаметр: | |
|
Ø 60 мм = 60 Ø 100 мм = 100 Ø 180 мм = 180 |
Ø 250 мм = 250 Ø 350 мм = 350 Ø 520 мм = 520 |
||
| 8 | Канал для подвода жидкости |
Без присоединения = 0 Внутренняя резьба стандарт BSP (стандарт) = G Внутренняя резьба BSP с канавкой = A Внутренняя резьба NPT-F = P Внутренняя резьба SAE = S Внутренняя резьба метрическая = M |
Отверстия с метрической резьбой под фланец SAE-3000 = L Отверстия с метрической резьбой под фланец SAE-6000 = H Отверстия с метрической резьбой под фланец ANSI = B Отверстия с метрической резьбой под фланец UNI = U Отверстия с метрической резьбой под фланец CETOP-400 = C Специальный фланец = F |
| 9 | Размеры канала для подвода жидкости Размеры канала для подвода газа |
0 = Без присоединения 1 = G-A-P-L-H 1/8” 2 = 1/4” 3 = 3/8” 4 = 1/2” (стандарт для DN 60) 5 = 3/4” 6 = 1” (стандарт для DN 100) 7 = 1” 1/4 8 = 1”1/2 (стандарт для DN 180-250-350) 9 = 2” (стандарт для DN 520) |
10 = 2”1/2 11 = 3” 12 = 3”1/2 13 = 4” S = Диаметр в дюймах Питч в дюймах / Оправка 9/16-18 = 9/16-18 M = Диаметр Питч / Оправка M 22x1.5 = 22/1.5 B = Размер соотношение / Оправка 4” ANSI 300 = 4/300 U =DN/PN Оправка DN100 PN16 = 100/16 C = Диаметр в дюймах Макс давление в барах / Оправка 3”Cetop 400 = 3/400 F = специальные будет присвоен индивидуальный номер |
| 10 | Канал для подвода газа |
0 = Без присоединения V = Клапан зарядки с резьбой 5/8"UNF (стандарт) VX = Клапан зарядки 5/8"UNF ( нержавеющая сталь) VM = Клапан зарядки M28x1.5 V4 = Клапан зарядки 7/8” UNF V2 = Клапан зарядки ”BSP ¼ G = Внутренняя резьба BSP (стандарт) A = Внутренняя резьба BSP с канавкой P = Внутренняя резьба NPT-F |
S = Внутренняя резьба SAE M = Внутренняя резьба метрическая L = Отверстия с метрической резьбой под фланец SAE-3000 H = Отверстия с метрической резьбой под фланец SAE-6000 B = Отверстия с метрической резьбой под фланец ANSI U = Отверстия с метрической резьбой под фланец UNI C = Отверстия с метрической резьбой под фланец CETOP-400 F = Специальный фланец |
| 11 | Сертификаты и паспорта | 11 = Сертификат EAC (Россия) | |
| 12 | Варианты исполнения и принадлежности |
Rxxx = Переходник разрывная предохранительная мембрана настроенная на ххх бар Gxxx = Переходник предохранительный клапан + VS224/TX, настроенный на ххх бар EG2 = Переходник игольчатый дроссель на 1/4” BSP EG2X = Переходник игольчатый дроссель из нержавеющей стали на 1/4 BSP EMxxx = Переходник фитинг для манометра с полной шкалой + на ххх бар ELMxxx = Переходник угловой фитинг для манометра + с полной шкалой на ххх бар Fx = Промывка с тонкостью фильтрации ≤ x Wxxx = Покрытие полиуретаном толщиной 75-80 мкм определенного цвета Zxxx = Покрытие определенного цвета для морского (оффшорного) применения K1 = Покрытие с определенным цветом по стандарту NORSOK система 1 K7 = Покрытие с определенным цветом по стандарту NORSOK система 7 P1 = Поршень из анодированного алюминия P2 = Поршень из углеродистой стали PX = Поршень из нержавеющей стали PB = Поршень с уплотнениями с низким трением |
Контроль положения поршня: Bx = Последние 150 мм газовой полости,добавьте количество магнитных выключателей (например, два магнитных выключателя = B2) Cx = Последние 300 мм газовой полости, добавьте количество магнитных выключателей (например, два магнитных выключателя = C2) Dx = Последние мм газовой полости 700 , добавьте количество магнитных выключателей (например, два магнитных выключателя = D2) Ux = Шток со стороны жидкостной полости с микроконечниками (например, три микровыключателя = U3) Sx= Шток со стороны жидкостной полости добавьте количество магнитных выключателей (например, два магнитных выключателя = S2) Bx = Встроенный датчик положения (потенциометр) (например, три микровыключателя = B3) T4… T20 = Магнитострикционный датчик с выходом мА T4 = 4 мА - аккумулятор полностью заряжен азотом и без масла T20 = 20 мА - аккумулятор полностью заряжен азотом и без масла A = Данный датчик должен быть оснащен наружной трубкой из нержавеющей стали поэтому при заказе нужно, добавить букву А (например, AT4) Также, датчик может соединяться с другими устройствами контроля (см. главу 4.1.9) такими как: WTJ, UTJ, STJ. Другие варианты по запросу... |
| 13 | Давление предварительной зарядки (бар) | 0 = Стандартно 0 бар = 0 ÷ 280 (< PS) | |
