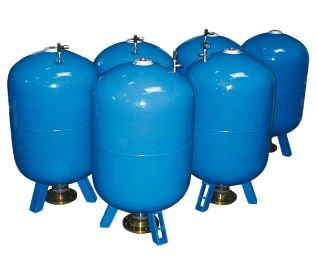

ASE- Аккумулятор пневмогидравлический баллонный

Характеристики

Артикул

ASE

Максимальное давление

16 бар

Номинальные объемы

100 - 150 - 200 - 300 - 500 - 750 - 1000 - 1500 - 2000 - 3000 - 4000 - 5000 литров

Температура эксплуатации

-30 ÷ +100 °C

Испытательное давление (PT)

1.43 x PS

Степень сжатия (Po : P2)

максимум 1 : 4

Гарантия

2 года

Калькуляторы

Гидроаккумулятор

int(0) string(1) "N"

Подробное описание

Пневмоаккумулятор ASE работает обратно принципу действия обычного баллонного аккумулятора: рабочая жидкость поступает напрямую внутрь резинового баллона, тогда как сжатый азот закачивается в металлический корпус. Диапазон вязкости рабочей жидкости - 10 ÷ 400 cСт. Рекомендуемая вязкость - 36 cСт

Материал корпуса:

• углеродистая сталь покрытая краской с антикоррозионными присадками по RAL 5015
• нержавеющая сталь марки AISI 316L

Материал клапанов:

• фосфатированная или оцинкованная углеродистая сталь по нормам 2002/95/EC (RoHS) устойчивая к коррозии
• нержавеющая сталь марки AISI 316L

Материал баллона:

• Р = нитриловый каучук (NBR)
• В = бутилкаучук (IIR)
• Е = этилен-пропиленовый каучук (EPDM)

Присоединение к газовому клапану:

• 5/8”-UNF стандарт
• 7/8” UNF
• ¼” BSP

Аккумуляторы баллонного типа состоят из бесшовной цилиндрической емкости, изготовленной из высокопрочной стали. Внутри аккумулятор разделен на две полости: газовую и жидкостную, за счет встроенного в аккумулятор эластичного резинового баллона (мешка).

Баллон заряжается техническим азотом через газовый клапан для создания давления предварительной зарядки аккумулятора Р0. Когда жидкость поступает в аккумулятор, газ сжимается, и давление газа, соответственно, увеличивается.

Объем газа, тем временем, уменьшается, что позволяет жидкости заполнять аккумулятор. Как только давление в жидкостной полости станет меньше давления в газовой части, аккумулятор начнет разряжаться.

В канале присоединения баллонного аккумулятора к гидросистеме установлен обратный тарельчатый клапан, который закрывается, когда давление в гидросистеме меньше давления зарядки аккумулятора. Это защищает резиновый баллон от вытеснения в жидкостный канал и, как следствие, от повреждений.

Когда в гидросистеме достигается минимальное рабочее давление, то в жидкостной полости аккумулятора должен оставаться небольшой объем масла (примерно, 10% от номинального объема гидроаккумулятора), который предохраняет резиновый баллон от удара о гидравлический клапан при каждом процессе разрядки.

Газовый клапан состоит из внешних крышек, уплотнительной крышки, клапана заполнения, корпуса газового клапана и прорезиненной шайбы.
