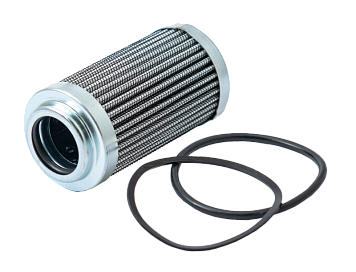

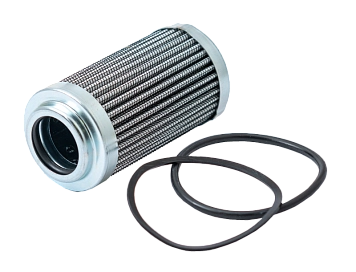

CHP* - Фильтроэлементы для фильтров HMM, HPM и HPB

Характеристики
Артикул
CHP*
Назначение
Сменные элементы напорных гидравлических фильтров
Тонкость фильтрации
3; 6; 10; 25 мкм
Совместимость
фильтры HMM, HPM, HPB
Класс стойкости к перепаду давления
X - 20 бар; Y - 210 бар
Уплотнения
NBR; Viton


Фильтроэлементы CHP для напорных фильтров HMM, HPM и HPB

CHP — сменные внутренние элементы напорных гидравлических фильтров OMT. При обслуживании заменяется фильтроэлемент, а корпус фильтра используется повторно. Линейка включает элементы для нескольких серий, поэтому обозначение CHP само по себе не подтверждает совместимость с конкретным фильтром.

  • Напорные фильтры HMM — элементы подбираются по типоразмеру корпуса и его комплектации.
  • Напорные фильтры HPM — используются элементы соответствующих типоразмеров CHP, включая исполнения для групп HPM28, HPM42 и HPM62.
  • Модульные напорные фильтры HPB — элемент подбирается по полному обозначению фильтра; монтажный интерфейс CETOP 03 или CETOP 05 не заменяет проверку артикула.

Некоторые элементы применяются одновременно в HMM и HPM. Например, CHP281F10XN используется в соответствующих фильтрах обеих серий. Однако переносить совместимость одного элемента на всю линейку CHP нельзя: необходимо проверить типоразмер, длину, фильтрующий материал, уплотнения и класс стойкости к перепаду давления.

Что учитывать при замене фильтроэлемента CHP

Тонкость фильтрации выбирают по требованиям гидросистемы к чистоте масла. Для HMM и HPM предусмотрены стекловолоконные материалы F03, F06, F10 и F25 с обозначениями 3, 6, 10 и 25 мкм, а также целлюлозные и сетчатые материалы отдельных исполнений. В обозначениях HPB встречается другая система кодирования материалов, поэтому замену подбирают по артикулу элемента, а не по совпадению отдельных букв в маркировке фильтра.

Класс X или Y характеризует стойкость элемента к перепаду давления: X — 20 бар, Y — 210 бар. Это не рабочее давление корпуса и не настройка байпасного клапана. Заменять элемент класса Y на X без проверки комплектации фильтра нельзя.

Уплотнения N выполнены из NBR, V — из фторэластомера Viton. При замене сохраняют совместимость уплотнений с рабочей жидкостью и температурой эксплуатации. Совпадение наружных размеров и тонкости фильтрации не подтверждает полную взаимозаменяемость элементов.

Как читать обозначение фильтроэлемента CHP

Пример артикула для фильтров HMM и HPM — CHP281F10XN:

  • CHP — сменный фильтроэлемент;
  • 281 — типоразмер элемента;
  • F10 — стекловолоконный фильтрующий материал, 10 мкм;
  • X — стойкость к перепаду давления 20 бар;
  • N — уплотнения NBR.

В обозначение сменного элемента не входят коды присоединительных портов корпуса и его дополнительного оборудования. Например, фильтру HPM622F10XNR1 соответствует элемент CHP622F10XN. Для HPB061FYN-G используется CHP061FYN. При заказе необходимо сохранять полное обозначение сменного элемента: упрощение кода до типоразмера и значения в микронах может привести к ошибке подбора.


Фильтроэлементы CHP предназначены для замены в напорных гидравлических фильтрах OMT серий HMM, HPM и HPB. Элемент подбирают по полному обозначению: типоразмеру, фильтрующему материалу, тонкости фильтрации, стойкости к перепаду давления и материалу уплотнений.

Совместимость с корпусами фильтров и примеры обозначений для заказа приведены во вкладке «Подробное описание».

Купить фильтроэлемент CHP для фильтра OMT

В ПНЕВМАКС можно заказать сменные фильтроэлементы CHP для напорных фильтров HMM, HPM и HPB. Для подбора замены сообщите полный артикул установленного элемента или фильтра в сборе. Если маркировка сохранилась частично, направьте её фотографию и размеры элемента техническим специалистам. Телефон для консультации: +7 (495) 739-39-99.

Цены с НДС и наличие указаны в карточках товаров. Стоимость и срок поставки элементов под заказ уточняются при оформлении заявки.

Оплата и доставка

  • Безналичная оплата по счёту.
  • Оплата банковской картой.
  • Оплата наличными в магазине компании.

При комплексной поставке оборудования возможна отсрочка платежа по согласованию. Доставка по России осуществляется транспортными компаниями; способ отправки подбирается с учётом региона, требуемых сроков и условий перевозки. Срок получения зависит от наличия товара и региона покупателя. Также доступен самовывоз со склада ПНЕВМАКС в Химках.
