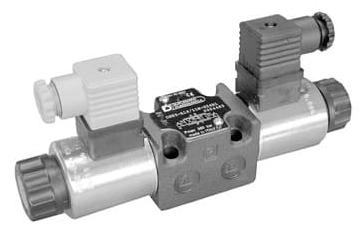

DSE3 - Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 03
Гидравлические распределители DSE3 предназначены для управления направлением и расходом рабочей жидкости в гидравлических системах с применением электронного пропорционального управления.
Серия DSE3 выполнена по схеме распределителей прямого действия с монтажной поверхностью ISO 4401-03 (CETOP 03). Изменение положения золотника и расхода через распределитель выполняется пропорционально управляющему сигналу на электромагните.
Принцип работы распределителей DSE3
В распределителях DSE3 перемещение золотника осуществляется пропорциональным электромагнитом. При изменении управляющего тока изменяется положение золотника, что обеспечивает плавное изменение направления и расхода рабочей жидкости.
Распределитель может использоваться для управления гидравлическими исполнительными механизмами, где требуется регулирование скорости движения и точное управление рабочими процессами.
Управление электромагнитом выполняется через блок питания с регулятором тока или электронный блок управления, обеспечивающий стабильность управляющего сигнала.
Особенности конструкции DSE3
Основные особенности серии:
- прямое действие с электронным пропорциональным управлением;
- монтажная поверхность ISO 4401-03 (CETOP 03);
- рабочее давление до 350 бар;
- несколько вариантов исполнения золотника для различных гидравлических схем;
- расход рабочей жидкости до 40 л/мин;
- возможность применения уплотнений NBR и FPM;
- исполнения с ручным дублированием управления.
Варианты исполнения распределителей DSE3
Серия DSE3 выпускается с различными вариантами золотников и характеристик распределения потока.
| Серия исполнения | Особенности |
| DSE3-A | Исполнения с различными схемами распределения потока для управления гидравлическими контурами |
| DSE3-C | Исполнения с различными характеристиками золотника |
Выбор исполнения зависит от требуемой гидравлической схемы, направления движения исполнительного механизма и характеристик регулирования расхода.
В серии DSE3 доступны исполнения с различными параметрами расхода и питания пропорционального электромагнита.
| Параметр | Варианты исполнения |
| Расход | 4, 8, 16, 26 л/мин; исполнения 26/13 л/мин |
| Напряжение электромагнита | 12 и 24 В постоянного тока |
| Материал уплотнений |
NBR, FPM |

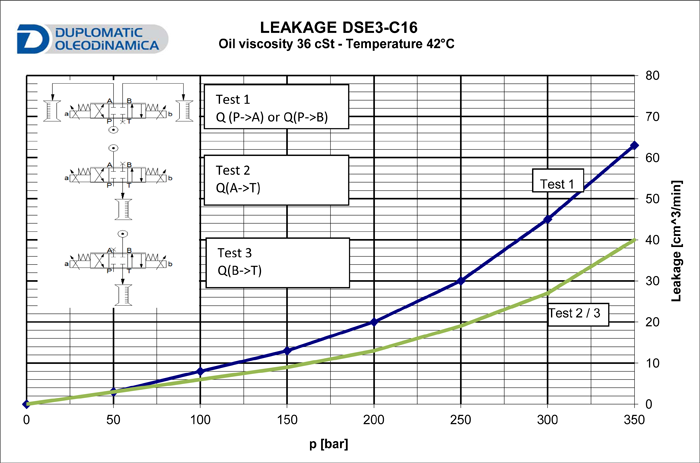

Технические характеристики DSE3
| Монтажная поверхность | ISO 4401-03 (CETOP 03) |
| Максимальное рабочее давление | 350 бар |
| Максимальный расход | до 40 л/мин |
| Температура рабочей жидкости | −20…+80 °C |
| Диапазон вязкости рабочей жидкости | 10–400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Класс чистоты рабочей жидкости | 18/16/13 по ISO 4406:1999 |
Электронное управление распределителями DSE3
Для управления распределителями DSE3 применяются электронные блоки, формирующие стабильный ток управления пропорциональным электромагнитом.
Использование электронного блока управления позволяет настроить характеристики работы распределителя в соответствии с требованиями гидравлической системы.
Ручное дублирование управления DSE3
Отдельные исполнения распределителей DSE3 могут оснащаться механизмами ручного дублирования.
Ручное управление применяется для проверки работы гидравлического контура, настройки оборудования и выполнения сервисных операций.
Монтаж распределителей DSE3
Распределители DSE3 устанавливаются на монтажные поверхности ISO 4401-03 (CETOP 03) и могут применяться совместно с гидравлическими плитами и блоками управления соответствующего стандарта.
При подборе исполнения учитываются схема гидравлического подключения, требуемый расход, параметры управления и условия эксплуатации оборудования.
Клапан DSE3 является направляющим распределителем прямого действия с электронным пропорциональным управлением и монтажной поверхностью по ISO 4401 (CETOP RP 121H). Клапан предназначен для управления расходом и направлением потока жидкости гидравлических исполнительных механизмов. Перемещение золотника, а следовательно и расход через клапан прямо пропорциональны току, подаваемому на электромагнит. Клапаном можно управлять непосредственно через блок питания с регулятором тока или при помощи соответствующих электронных блоков управления для использования всех возможностей клапана.Код для заказа:
| 1 | 2 | - | 3 | 4 | 5 | / | 6 | 7 | - | 8 | 9 | / | 10 | 11 |
| DSE | 3 | C | 04 | SA | 11 | N | D12 | K1 | CS |
| 1 | Направляющий распределитель прямого действия с электронным пропорциональным управлением | |
| 2 | Типоразмер | 3 = ISO4401-03 |
| 3 | Тип золотника |
С = закрытые центры A = открытые центры |
| 4 | Номинальный расход |
01 = 1 л/мин 04 = 4 л/мин 08 = 8 л/мин 16 = 16 л/мин 26 = 26 л/мин |
| 5 | Расположение электромагнита |
Пропустить для конфигурации с двумя электромагнитами SA = 1 электромагнит на стороне отверстия A SB = 1 электромагнит на стороне отверстия B |
| 6 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 7 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 8 | Напряжение питания катушек |
D12 = 12 В пост. тока D24 = 24 В пост. тока |
| 9 | Электрическое соединение катушки |
K1 = вилка электроразъема DIN 43650 (стандарт) K7 = штекер для разъема типа DEUTSCH DT04-2P |
| 10 | Ручное дублирование (опция) |
Пропустить для стандартного варианта CM = ручное дублирование в защитном резиновом колпачке CK = рукоятка CH = ручное дублирование с помощью рычага CS = с металлической контрагайкой и винтом M4 |
| 11 | Опция |
W7 = цинк-никелевое покрытие поверхности пропустить, если не требуется |
Скачать 2D и 3D модели товара «Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 03 DSE3» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Пропорциональные гидрораспределители DSE3 применяются для управления направлением и скоростью потока рабочей жидкости в гидравлических системах. Прямое пропорциональное управление обеспечивает плавное изменение положения золотника и расхода в зависимости от управляющего сигнала.
В каталоге ПНЕВМАКС представлены распределители DSE3 с монтажной поверхностью CETOP 03, рабочим давлением до 350 бар, расходом до 26 л/мин и различными вариантами исполнения золотника, напряжения электромагнита и уплотнений. Конструкция, технические характеристики и особенности подбора представлены во вкладке «Подробное описание».
Купить пропорциональный гидрораспределитель DSE3
ПНЕВМАКС поставляет гидравлические распределители DSE3 с электронным пропорциональным управлением для промышленных гидравлических систем.
В ассортименте представлены распределители DSE3 с монтажной поверхностью CETOP 03, рабочим давлением до 350 бар и различными вариантами исполнения:
- с расходом 4, 8, 16 и 26 л/мин;
- с исполнением 26/13 л/мин для различных характеристик распределения потока;
- с электромагнитами на 12 и 24 В постоянного тока;
- с уплотнениями NBR и FPM;
- с дополнительными вариантами ручного дублирования управления.
При подборе пропорционального гидрораспределителя DSE3 учитываются:
- требуемый расход рабочей жидкости;
- схема распределения потока и тип золотника;
- рабочее давление гидросистемы;
- напряжение и параметры управления электромагнитом;
- тип рабочей жидкости и материал уплотнений;
- необходимость применения ручного дублирования.
ПНЕВМАКС выполняет подбор гидрораспределителя DSE3, электронного блока управления и монтажных элементов для интеграции в гидравлические системы промышленного оборудования. Заказать пропорциональный распределитель DSE3 можно с поставкой по России.
