MERS - Дроссель CETOP 03

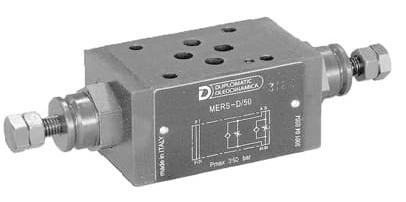

Дроссели MERS и QTM3 представляют собой нескомпенсированные регулирующие клапаны модульного исполнения CETOP 03. Встроенный обратный клапан обеспечивает свободный поток рабочей жидкости в противоположном направлении, а регулируемый дроссель ограничивает расход в заданном направлении.
Монтажная поверхность соответствует ISO 4401, что позволяет устанавливать дроссели в модульные гидравлические блоки совместно с другими клапанами CETOP 03 без соединения отдельных элементов трубопроводами.
Дроссели могут устанавливаться совместно с распределителями CETOP 03, включая DS3, DSH3 и DT03.
Варианты регулирования расхода
| Исполнение | Регулирование расхода |
|---|---|
| SA | на выходе магистрали A |
| SB | на выходе магистрали B |
| D | на выходе магистралей A и B |
| RD | на входе в магистрали A и B |
| GD | в магистралях A и B, реверсивное исполнение |
| GSA | в магистрали A, реверсивное исполнение |
| GSB | в магистрали B, реверсивное исполнение |
Конкретное направление дросселирования определяется конфигурацией клапана и его положением относительно монтажной плиты.
Технические характеристики
| Характеристика | MERS | QTM3 |
|---|---|---|
| Типоразмер | CETOP 03 | CETOP 03 |
| Максимальное рабочее давление | 350 бар | 350 бар |
| Максимальный регулируемый расход | 50 л/мин | 50 л/мин |
| Максимальный расход в свободных магистралях | 75 л/мин | 75 л/мин |
| Давление открытия обратного клапана | 0,5 бар | 0,5 бар |
| Минимальный регулируемый расход при Δp 10 бар | <0,060 л/мин | ≤0,060 л/мин |
| Температура рабочей жидкости | -20...+80 °C | -20...+80 °C |
| Температура окружающей среды | -20...+50 °C | -20...+60 °C |
| Диапазон вязкости | 10-400 сСт | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт | 25 сСт |
| Допустимое загрязнение рабочей жидкости | 20/18/15 по ISO 4406:1999 | 20/18/15 по ISO 4406:1999 |
| Масса | 1,3 кг | 1,3 кг |
Регулировка и исполнения
Для MERS стандартно применяется регулировочный винт с шестигранной головкой. Исполнения с обозначением M комплектуются регулировочной ручкой SICBLOC.
QTM3 также может поставляться с регулировочным винтом или ручкой. Для исполнения с ручкой используется обозначение CK3. При отпускании ручка фиксируется, что защищает установленное положение от непроизвольного изменения.
Для работы с минеральными гидравлическими маслами используются уплотнения NBR. Для специальных жидкостей предусмотрены исполнения с уплотнениями FPM.
Код для заказа клапана MERS:
| 1 | - | 2 | / | 3 | / | 4 | / | 5 |
| MERS | SA | M | 50 | V |
| 1 | Дроссель модульного исполнения с обратным клапаном для свободного обратного потока по стандарту CETOP 03 | |
| 2 | Вариант исполнения |
SA = управление путем изменения расхода рабочей жидкости на выходе магистрали A SB = управление путем изменения расхода рабочей жидкости на выходе магистрали B D = управление путем изменения расхода рабочей жидкости на выходе магистралей A и B RD = управление путем изменения расхода рабочей жидкости на входе в магистрали A и B GD = управление путем изменения расхода рабочей жидкости в магистралях A и B GSA = управление путем изменения расхода рабочей жидкости в магистрали A GSB = управление путем изменения расхода рабочей жидкости в магистрали B |
| 3 | Регулировка |
Пропустить для регулировки винтом с потайной шестигранной головкой M = регулировочная ручка SICBLOC |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59 |
| 5 | Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |
Код для заказа клапана QTM3
|
1 |
- |
2 |
/ |
3 |
4 |
/ |
5 |
6 |
| QTM3 | SA | 10 | N | S |
|
| 1 | Дроссель модульного исполнения с обратным клапаном для свободного обратного потока по стандарту CETOP 03 | |
| 2 | Конфигурации |
D = управление путем изменения расхода рабочей жидкости на выходе магистралей A и B RD = управление путем изменения расхода рабочей жидкости на входе в магистрали A и B SA = управление путем изменения расхода рабочей жидкости на выходе магистрали A SB = управление путем изменения расхода рабочей жидкости на выходе магистрали B G* - реверсивный клапан GD = управление путем изменения расхода рабочей жидкости в магистралях A и B GSA = управление путем изменения расхода рабочей жидкости в магистрали A GSB = управление путем изменения расхода рабочей жидкости в магистрали B |
| 3 |
Номер серии |
Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 4 | Уплотнения |
N = Уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных жидкостей |
| 5 | Тип регулировки |
S = шестигранным винтом (стандарт) SK3 = регулировочной ручкой |
| 6 | Опции |
Пропустить, если не требуется /W7 = цинк-никелевое покрытие |
Скачать 2D и 3D модели товара «Дроссель CETOP 03 MERS» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
В разделе представлены модульные дроссели MERS и QTM3 типоразмера CETOP 03 с обратным клапаном для свободного обратного потока. Доступны исполнения для регулирования расхода в магистрали A, B или одновременно в магистралях A и B, на входе или на выходе.
Принцип работы, варианты дросселирования, рабочее давление, расход и особенности регулировки представлены во вкладке «Подробное описание».
Модульные дроссели MERS и QTM3 CETOP 03
Ассортимент включает дроссели с регулированием расхода в одной или двух рабочих магистралях, а также исполнения для дросселирования на входе или выходе. Доступны модели с регулировочным винтом и ручкой.
Для заказа дросселя необходимо определить схему регулирования расхода и вариант настройки. Специалисты ПНЕВМАКС помогут подобрать исполнение MERS или QTM3 по гидравлической схеме и рабочим параметрам системы.
