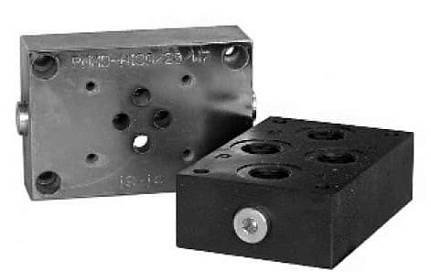

Одноместные плиты для установки гидравлических клапанов
Характеристики
Гарантия
2 года
Подробное описание
Гидравлическая присоединительная плита – это крайне удобное решение вопроса при необходимости соединения множества различной регулирующей и направляющей аппаратуры на одной плите. По сравнению с классическим вариантом трубного монтажа, гидравлические монтажные плиты имеют ряд преимуществ:- Значительно меньшее количество утечек;
- Способствует снижению шума в гидросистеме;
- Меньшее количество соединений и труб, общая компактность;
- Низкая чувствительность к вибрациям;
- Простой монтаж аппаратуры и ее обслуживание;
- Аккуратный внешний вид системы.
- В настоящий момент на гидравлических монтажных плитах можно обнаружить пять стандартных типов расположения и размеров каналов, которые определяет стандарт ISO 4401:2005.
| CETOP 03 | CETOP 05 | CETOP 07 | CETOP 08 | CETOP 10 |
|
CETOP 3, имеющий размер каналов max.7 мм. В России это тип определяется кратко – Ду 6. Данный стандарт оптимален для скоростей течения жидкости до 60 л/мин (что, собственно, и определяется размером каналов Р,Т,А,В), и работает с давлением до 350 Бар. |
CETOP 5, или Ду 10. Этот тип подходит для скоростей течения жидкости до 120 л/мин. Рабочее давление в этих системах устанавливается не более 350 Бар. Для улучшения производительности гидрораспределителя часто высверливают дополнительный сливной канал. | CETOP 7, или Ду 16. Данный тип допускает расходы жидкости до 300 л/мин при рабочем давлении до 350 Бар. Отличие данных гидравлических плит от предыдущих – наличие каналов для подключения внешней дренажной линии и пилотной линии, которые при необходимости можно заглушить. Масса таких одноместных плит стартует от 8-10 килограмм (без учета гидрораспределителя), поэтому при проектировании монтажных поверхностей эту информацию необходимо учитывать. | CETOP 8, или Ду 25. Данный тип поддерживает расходы до 600 л/мин с рабочим давлением до 350 Бар. Как и CETOP 7, данный стандарт подразумевает каналы X и Y, которые заглушаются в зависимости от конфигурации распределителя. Масса данных гидравлических монтажных плит колеблется от 27 килограмм в одноместном исполнении. | Чемпион среди этих типов гидроплит – CETOP 10, или Ду 32. Эти гиганты пропускают до 1000 л/мин с рабочим давлением до 350 Бар. Масса данных плит начинается от 35 килограмм. |
ОБЩАЯ ИНФОРМАЦИЯ
Монтаж гидроаппаратуры на любую из этих гидравлических плит производится стыковкой аппаратуры друг с другом «стопкой», где каналы, во избежании протечек, уплотняются с помощью колец круглого сечения. Каждый из вышеприведенных стандартов допускает определенную высоту «бутерброда»:
- Ду6 и Ду10 – максимум 4 клапана (без учета гидрораспределителя);
- Ду16 и Ду25 – до 3х клапанов;
- Ду32 – только 1 клапан.
Очевидно, что одноместная гидравлическая плита подразумевает использование одного гидрораспределителя. В случае, если в гидросистеме более одного исполнительного органа, то имеет смысл рассмотреть установку многоместной гидравлической плиты. Это крайне практичное решение позволяет произвести установку всех регулирующих и направляющих устройств в одном месте, что значительно снизит общий габарит монтажной поверхности по сравнению с использованием нескольких одноместных гидравлических плит. Также, многоместная гидравлическая плита существенно снижает объем работ по монтажу и обслуживанию аппаратуры, и позволяет быстро производить изменения в общей принципиальной схеме гидросистемы.
Использование многоместных плит накладывает определенные ограничения на количество устанавливаемых гидрораспределителей на одну гидравлическую плиту. Так, утверждённое оптимальное количество гидрораспределителей для каждого типа составляет:
- CETOP3 допускает исполнение гидравлических плит с количеством посадок до 10 шт;
- CETOP5 допускает исполнение гидравлических плит с количеством посадок до 8 шт;
- CETOP7 и CETOP8 допускают исполнение гидравлических плит с количеством посадок до 4 шт;
- CETOP10 допускает посадки в количестве 2х штук.
PMRQ - Плиты для монтажа перепускных предохранительных клапанов
PMSZ - Плиты для монтажа клапанов S*,U*,T*,X*,Z*,VP*

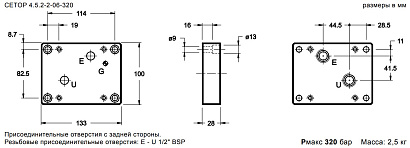

PMRPC - Плиты для монтажа регуляторов расхода
PMMD - Плиты для монтажа клапанов по стандарту CETOP 03
PMD4 - Плиты для монтажа клапанов по стандарту CETOP 05
PME4 - Плиты для монтажа клапанов по стандарту CETOP 05
PME07 - Плиты для монтажа клапанов по стандарту CETOP 07
PME5 - Плиты для монтажа клапанов по стандарту CETOP 08
VMP - Плита под предохранительный клапан CR* CRQ*
ML31 - Плита (СЕТОР 03, Рмакс 280 бар) для батарейного монтажа
ES10 - Плита одноместная для распределителей и клапанов, CETOP 10, P-T-A-B 1"1/2, X-Y-M 1/4", сбоку
ES3 - Плита для распределителей и клапанов, CETOP 03, P-A-B-Т=G1/2", каналы выходят сбоку по 4-м сторонам
ES5 - Плита для распределителей и клапанов, CETOP 05, P-A-B-Т=G3/4", каналы выходят сбоку по 4-м сторонам
Пример кода для заказаПлиты PM для стыкового монтажа клапанов контроля давления, регуляторов расхода и электромагнитных распределителей. СЕТОР-03, -05, -Р05, -Р07, -08 PM*: PMRQ3-AI4G/20, PMRQ3-AI6G/20, PMRQ7-AI7G/10, PMRQA5-AI5G/10, PMSZ3-AI4G/20, PMSZ5-AI6G/20, MRPC1-AI3G/10, PMRPC1-AL3G/10, PMRPC2-AI4G/10, PMRPC3-AI6G/10, PMRPCQ2-AI4G/10, PMRPCQ3-AI6G/10, PMMD-AI3G/20, PMMD-AL3G/11, PMD4-AL4G/10, PMD4-AI4G/20, PME4-AI5G/10, PME4-AL5G/10, PME07-AI6G/10, PME07-AL6G/10, PME5-AL8G/10 Плита под предохранительный клапан CR* CRQ*: VMP-CR22-FV-12-38_103703 Плита (СЕТОР03, Рмакс 280бар) для батарейного монтажа: ML31 Плита одноместная для распределителей и клапанов, CETOP 10, P-T-A-B 1"1/2, X-Y-M 1/4", сбоку: ES10A112PL Плита для распределителей и клапанов, CETOP 03, P-A-B-Т=G1/2", каналы выходят сбоку по 4-м сторонам: ES3D12L Плита для распределителей и клапанов, CETOP 05, P-A-B-Т=G3/4", каналы выходят сбоку по 4-м сторонам: ES5C34L |
Скачать 2D и 3D модели товара «Одноместные плиты для установки гидравлических клапанов» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».Доставка и оплата
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Производитель
DUPLOMATIC MS S.p.a.
Производитель
DUPLOMATIC MS S.p.a.
Страна происхождения
Италия
Типоразмер (ДУ), мм
03 (ДУ 6)
