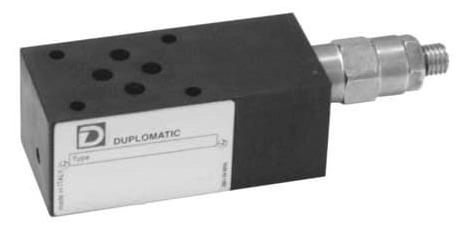

PBM3 - Клапан подпорный CETOP 03
PBM3 - подпорный клапан прямого действия модульного исполнения CETOP 03. Клапан предназначен для регулирования противодавления на выходе исполнительного механизма и поддержания стабильного входного потока.
Типовое применение PBM3 - гидросистемы с вертикально установленными цилиндрами, где требуется компенсация постоянной нагрузки на шток. Клапан регулирует давление в магистрали B и обеспечивает обратный поток через встроенный обратный клапан.
Монтажная поверхность соответствует CETOP 03 и ISO 4401-03-02-0-94. Клапан может устанавливаться совместно с распределителями DS3, DSH3 и DT03.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 03 |
| Максимальное рабочее давление | 350 бар |
| Давление открытия обратного клапана | 3,5 бар |
| Максимальный расход через обратный клапан B-B1 | 50 л/мин |
| Максимальный расход в контролируемой магистрали B1-B | 50 л/мин |
| Максимальный расход в свободных магистралях P, A, T | 75 л/мин |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса | 1,6 кг |
Диапазоны давления и регулировка
Для PBM3 предусмотрены диапазоны регулирования давления до 25, 70 и 140 бар. Регулирование выполняется в магистрали B.
Стандартное исполнение оснащается регулировочным винтом с внутренней шестигранной головкой. Для увеличения давления винт вращается по часовой стрелке. Также доступно исполнение K с регулировочной ручкой.
Для гидравлических жидкостей на основе минеральных масел типов HL и HM используются уплотнения NBR. Для специальных жидкостей предусмотрено исполнение с уплотнениями FPM.
Код для заказа
| 1 | 2 | - | 3 | 4 | / | 5 | 6 | / | 7 |
|---|---|---|---|---|---|---|---|---|---|
| PBM | 3 | SB | 3 | 10 | N | K |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | PBM - подпорный клапан модульного исполнения |
| 2 | Типоразмер | 3 = CETOP 03 |
| 3 | Вариант исполнения | SB = регулирование в магистрали B |
| 4 | Диапазон регулирования давления |
2 = до 25 бар 3 = до 70 бар 4 = до 140 бар |
| 5 | Номер серии | 10, габаритные и монтажные размеры остаются неизменными для серий с 10 по 19 |
| 6 | Уплотнения |
N = NBR для минеральных масел, стандартное исполнение V = FPM для специальных жидкостей |
| 7 | Регулировка |
S = регулировочный винт K = регулировочная ручка |
Пример кода для заказа: PBM3-SB3/10N/K - подпорный клапан CETOP 03, регулирование в магистрали B, диапазон настройки 10-70 бар, уплотнения NBR, регулировочная ручка.
Обозначение на гидравлических схемах:
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице. Дополнительные форматы можно найти в разделе «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Купить подпорный клапан PBM3 CETOP 03
На странице представлено исполнение PBM3-SB3/10N/K с регулированием в магистрали B, диапазоном настройки 10-70 бар и расходом до 50 л/мин. При подборе необходимо учитывать требуемое противодавление, рабочий расход и тип рабочей жидкости.
Заказать клапан PBM3 можно через интернет-магазин ПНЕВМАКС. При необходимости специалисты помогут проверить соответствие исполнения параметрам гидросистемы.
