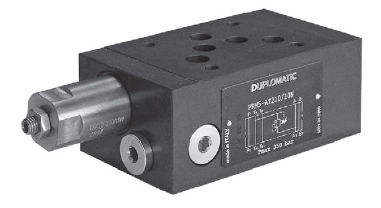

PRM5 - Клапан предохранительный с пилотным управлением CETOP 05

Характеристики
Артикул
PRM5
Типоразмеры
DN10
Рабочее давление
до 320 бар
Расход
до 120 л/мин
Температура эксплуатации
-20...+80 ºС
Дополнительно
Различные схемы исполнения Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Гарантия
2 года


Подробное описание

Предохранительный клапан RQ4M заменяется новой моделью PRM5. Клапан PRM5 является перепускным предохранительным клапаном с пилотным управлением в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Клапан может быть смонтирован с распределителями CETOP 05 (DS5, DL5B) и со всеми модульными клапанами CETOP 05 без использования трубопроводов, а только с помощью соответствующих шпилек или винтов.
Клапан доступен в вариантах для одиночного регулирования на одной контролируемой магистрали и для двойного регулирования на двух контролируемых магистралях с четырьмя различными диапазонами регулирования давления.
Клапан используется в качестве ограничителя давления в гидравлической системе.
Клапан поставляется в исполнении с регулировочным винтом с шестигранной головкой и стопорной гайкой, также клапан может быть оснащен регулировочной ручкой.

Код для заказа:

1 2 - 3 4
/ 5 6 / 7 8
PRM 5 PT 70 10 N K W7
1 Предохранительный клапан с пилотным управлением
2 Типоразмер 5 = СЕТОР 05
3 Вариант исполнения PT = одиночный в канале Р со сбросом в Т
AT = одиночный в канале А со сбросом в Т
BT = одиночный в канале В со сбросом в Т
DT = двойной в каналах А и В со сбросом в Т
4 Диапазон регулировки давления 070 = до 70 бар
140 = до 140 бар
210 = до 210 бар
350 = до 350 бар
5 Номер серии Номер серии (габаритные и монтажные размеры остаются неизменными для серий с 10 по 19)
6 Уплотнения N = NBR уплотнения для минеральных масел (стандарт)
V = FPM уплотнения для специальных жидкостей
Дополнение Пропустить, если регулировка осуществляется с помощью винта с потайной шестигранной головкой (стандарт)
К
= ручка регулировки
8 Дополнение
W7 = добавляется для заказа клапана с цинконикелевым покрытием корпуса
Пример кода для заказа: RQ4M4-SP/M1/51 - клапан предохранительный Р-Т, модульный монтаж, CETOP 05, до 140 бар, с ручкой регулировки

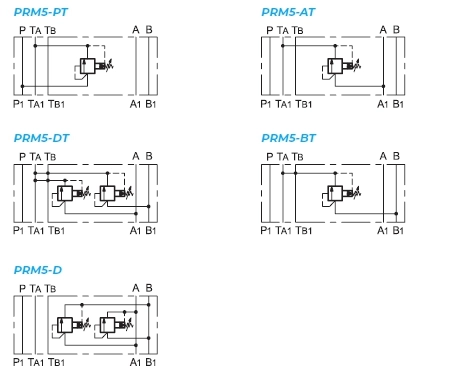

Обозначение на гидравлических схемах:

Скачать 2D и 3D модели товара «Клапан предохранительный с пилотным управлением CETOP 05 PRM5» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
