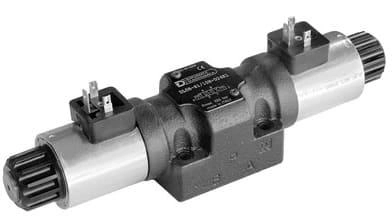

DL5B - Распределитель гидравлический CETOP 05 в компактном исполнении
DL5B — это направляющий распределительный клапан с пилотным (гидроусиленным) управлением, предназначенный для эффективной работы в гидросистемах с высоким расходом и давлением. Устанавливается на монтажную поверхность, соответствующую стандартам CETOP RP121H и ISO 4401-05.
Конструкция и особенности:
- Корпус из высокопрочного литого чугуна с широкими внутренними проходами — для снижения потерь давления и повышения общей энергоэффективности системы.
- Маслонаполненные электромагниты с взаимозаменяемыми катушками — удобство обслуживания и стабильная работа в тяжёлых условиях.
- Компактные размеры электромагнитов — решение для систем, где критично ограниченное монтажное пространство.
- Поставляется только с электромагнитами постоянного тока.
- 3- и 4-линейные исполнения, с 2 или 3 положениями золотника и широким выбором взаимозаменяемых схем каналов.
Технические характеристики:
- Тип управления: гидроусиленное (пилотное)
- Рабочее давление: до 350 бар
- Максимальный расход: до 120 л/мин
- Температура рабочей жидкости: от -20 до +80 °C
- Диапазон вязкости: от 10 до 400 сСт
- Рекомендуемая вязкость: 25 сСт
- Класс чистоты рабочей жидкости: ISO 4406:1999 — 20/18/15
- Стандарт монтажа: CETOP 05 / ISO 4401-05-05-0-05
Преимущества гидроклапана DL5B:
- Плавное и надёжное переключение даже при высоком давлении
- Минимальная нагрузка на катушку электромагнита — увеличенный ресурс
- Подходит для применения в многоконтурных или распределённых системах
- Компактное решение для ограниченных монтажных пространств
- Дистанционное и автоматизированное управление
Область применения гидрораспределителя DL5B:
- Гидропрессы, формовочные и литьевые машины
- Энергетическое и тяжёлое машиностроение
- Автоматизированные промышленные линии
- Специализированные гидросистемы с ограничениями по габаритам
Код для заказа:
| 1 | - | 2 | / | 3 | 4 | - | 5 | 6 |
| DL5B | S1 | 10 | N | D12 | K1 |
| 1 | Распределитель с электроуправлением в компактном исполнении по стандарту CETOP 05 | |
| 2 | Тип золотника |
S*, SA*, SB*, RK, TA*, TB* ПРИМЕЧАНИЕ: расшифровку см. «Конфигурации» |
| 3 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 4 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 5 | Напряжение питания катушек* |
Постоянный ток: D12 = 12 В D24 = 24 В D00 = клапан без катушек |
| 6 | Электрическое соединение катушки |
K1 = вилка электроразъема DIN 43650 (стандарт) K2 = разъем для штекера AMP JUNIOR (только для катушек D12 и D24) K7 = разъем DEUTSCH DT04-2P для штекера DEUTSCH DT06-2SEU (только для катушек D12 и D24) |
Пример кода: DL5B-S1/10N-D00 - гидрораспределитель, СЕТОР 05, 320 бар, Элм. - Элм., под катушку постоянного тока.
DL5B — это оптимальный выбор для систем, где требуется высокая надёжность, плавное управление и устойчивость к нагрузкам. В каталоге pneumax.ru вы можете выбрать нужную модификацию клапана и заказать консультацию специалиста.
Монтажные плиты:
| Тип плиты |
PMD4-AI4G с задним расположением присоединительных отверстий |
PMD4-AL4G с боковым расположением присоединительных отверстий |
| Размеры отверстий | 3/4" BSP | 1/2" BSP |
Скачать 2D и 3D модели товара «Распределитель гидравлический CETOP 05 в компактном исполнении DL5B» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей, перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
