RPC1*/4M - Регулятор расхода CETOP 05
RPC1-*/4M - регулятор расхода, скомпенсированный по давлению и температуре, выполненный в модульном исполнении CETOP 05. Монтажная поверхность соответствует ISO 4401-05-04-0-05. Регулятор предназначен для поддержания заданного расхода при изменении давления и температуры рабочей жидкости.
Клапан может применяться в модульных гидравлических сборках совместно с распределителями DS5, RPC1 и DL5B. Такое исполнение используется в гидросистемах, где требуется регулирование расхода и скорости исполнительных механизмов.
Диапазоны регулирования и варианты исполнения
Серия включает исполнения с диапазонами регулирования расхода 1, 4, 10, 16, 22 и 30 л/мин. В зависимости от конфигурации регулирование выполняется в магистрали A, в магистрали B или одновременно в магистралях A и B. Также предусмотрено исполнение RPC1-K/4M/D - модульный блок CETOP 05 без установленных регуляторов расхода.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 05 |
| Максимальное рабочее давление | 250 бар |
| Диапазоны регулируемого расхода | 1, 4, 10, 16, 22, 30 л/мин |
| Максимальный расход в свободных магистралях | 100 л/мин |
| Максимальный расход свободного обратного потока | 40 л/мин |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса RPC1-*/4M/A, RPC1-*/4M/B | 4,3 кг |
| Масса RPC1-*/4M/D | 5,6 кг |
Рабочая жидкость и регулировка
Для гидравлических жидкостей на основе минеральных масел типов HL и HM используются уплотнения NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM, обозначаемое кодом V.
Регулирование расхода выполняется ручкой с тремя оборотами. Для увеличения расхода ручку вращают против часовой стрелки; установленное положение фиксируется стопорным винтом.

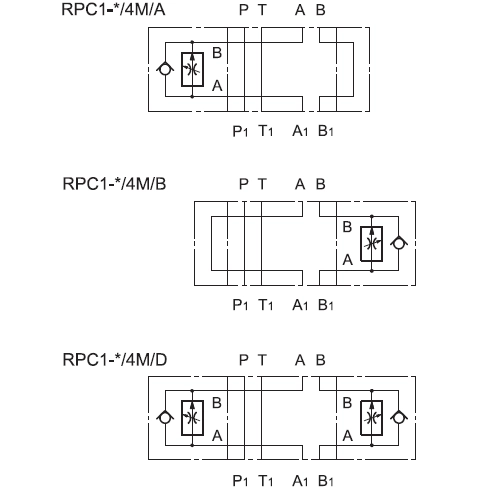

Обозначение на гидравлических схемах:
Заказ регулятора расхода RPC1-*/4M
В ПНЕВМАКС можно заказать регуляторы расхода RPC1-*/4M модульного исполнения CETOP 05 с диапазонами регулирования от 1 до 30 л/мин. При подборе необходимо определить требуемый расход, регулируемую магистраль A, B или A+B, а также тип рабочей жидкости и соответствующее исполнение уплотнений.
Если обозначение требуемой модификации неизвестно, специалисты ПНЕВМАКС помогут подобрать конфигурацию RPC1-*/4M по параметрам гидросистемы и расшифровать код заказа.
Оплатить заказ можно:
- по безналичному расчету;
- банковской картой;
- наличными в фирменном магазине ПНЕВМАКС.
ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому способ доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.
Код для заказа
| 1 | - | 2 | / | 3 | / | 4 | / | 5 | / | 6 |
|---|---|---|---|---|---|---|---|---|---|---|
| RPC1 | 1 | 4M | A | 10 | V |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | Регулятор расхода, скомпенсированный по давлению и температуре |
| 2 | Диапазон регулирования расхода |
1 = 1 л/мин 4 = 4 л/мин 10 = 10 л/мин 16 = 16 л/мин 22 = 22 л/мин 30 = 30 л/мин K = модульный блок CETOP 05 без регуляторов расхода |
| 3 | Модульное исполнение | 4M = CETOP 05 |
| 4 | Конфигурация |
A = регулятор расхода от привода в магистрали A B = регулятор расхода от привода в магистрали B D = регулятор расхода от привода в магистралях A и B Конфигурации A и B недоступны для версии K |
| 5 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий с 10 по 19 |
| 6 | Уплотнения |
Пропустить для минеральных масел V = уплотнения FPM для специальных жидкостей |
Пример кода для заказа: RPC1-22/4M/D/10 - регулятор расхода с диапазоном до 22 л/мин, скомпенсированный по давлению и температуре, модульное исполнение CETOP 05, регулирование в магистралях A и B.
