RSAP2V - Кран шаровый для высокого давления двухлинейный двухпозиционный

Характеристики
Артикул
RSAP2V
Максимальное рабочее давление
500 бар
Диапазон температуры рабочей жидкости
-20°C / 80°C
Рекомендуемая вязкость
100 мм2/c
Рекомендуемая фильтрация
Класс 18/14 по ISO4406(NAS1638)
Рабочая жидкость
Минеральные масла по DIN 51524
Гарантия
2 года


Подробное описание

Шаровой кран RSAP2V — надёжное решение для управления потоком в гидравлических системах высокого давления.
Модель предназначена для прямого резьбового монтажа в линию, обеспечивая быстрое и герметичное перекрытие потока рабочей жидкости. Стальной корпус с оцинкованным покрытием защищён от коррозии, а хромированная запорная сфера гарантирует долговечность работы в условиях интенсивной эксплуатации. Управление осуществляется вручную с помощью алюминиевого рычага, что обеспечивает простоту и точность позиционирования.

Характеристики крана RSAP2V

  • Конструкция: 2/2-ходовой шаровой кран с ручным управлением
  • Диапазон типоразмеров: BSPP 1/4" – BSPP 1"
  • Пропускная способность: 25–150 л/мин
  • Максимальное рабочее давление: до 500 бар (в зависимости от размера)
  • Рабочие жидкости: минеральные масла по DIN 51524
  • Вязкость масла: 100 мм²/с
  • Диапазон температур масла: –20°C … +80°C
  • Класс чистоты: 18/14 по ISO 4406 (NAS 1638)
  • Масса: 0,50–2,15 кг (в зависимости от типоразмера)
  • Резьбы NPT или SAE — по запросу

Особенности конструкции

  • Корпус из высокопрочной стали с гальваническим покрытием для защиты от коррозии
  • Хромированный стальной шар для минимизации износа и повышения герметичности
  • Компактные габариты и стандартные присоединительные размеры для упрощённой установки
  • Алюминиевый рычаг с эргономичной формой для комфортного ручного управления

Преимущества эксплуатации

  • Высокая надёжность при работе под давлением до 500 бар
  • Устойчивость к агрессивной рабочей среде и внешним воздействиям
  • Длительный ресурс благодаря износостойким материалам
  • Простота монтажа и обслуживания без необходимости специального инструмента

Области применения

  • Гидравлические линии в промышленном и мобильном оборудовании
  • Системы распределения потока в станках, прессах и подъёмных механизмах
  • Сельскохозяйственная техника и спецтранспорт
  • Масло- и газоперекачивающие установки
  • Энергетическое и горнодобывающее оборудование

Код для заказа шарового крана:

1 - 2
RSAP2V 01
1 2-х линейный шаровой кран
2 Типоразмер 01, 02, 03, 04, 05
Пример кода для заказа шарового крана: RSAP2V-02 - кран шаровой гидравлический, G 3/8", 35 л/мин, 500 бар

Рабочие характеристики шарового крана RSAP2V-02

Код Размер Макс. расход (л/мин) Макс. давление (бар)
RSAP2V01 BSPP 1/4’’ 25 500
RSAP2V02 BSPP 3/8’’ 35
RSAP2V03 BSPP 1/2’’ 60
RSAP2V04 BSPP 3/4’’ 100 315

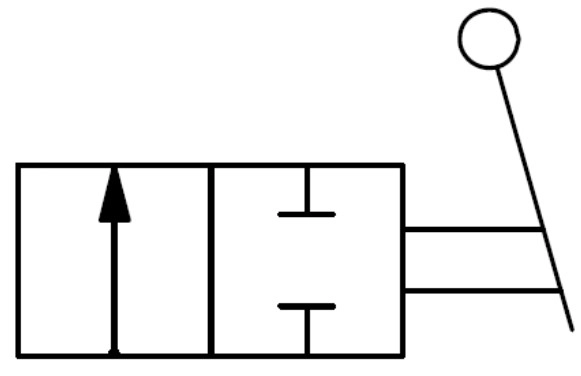

Обозначение крана шарового на гидравлической схеме:

Скачать 2D и 3D модели товара «Кран шаровый для высокого давления двухлинейный двухпозиционный RSAP2V» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей, перейдя по ссылке - «Справочные материалы. 3D-Библиотека».

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.


RSAP2V-03 - Кран шаровой гидравлический
4 555.20 ₽
В наличии: 317 шт
Подробнее В 1 клик
7148
Присоединение
G1/2"
Монтаж клапана
Резьбовой
Типоразмер (ДУ), мм
Ду (16)
Управление
Ручное
Производитель
Hydronit S.r.l.
RSAP2V-01 - Кран шаровой гидравлический
4 014 ₽
В наличии: 302 шт
Подробнее В 1 клик
7172
Присоединение
G1/4"
Монтаж клапана
Резьбовой
Типоразмер (ДУ), мм
Ду (8)
Управление
Ручное
Производитель
Hydronit S.r.l.
RSAP2V-02 - Кран шаровой гидравлический
4 279.20 ₽
В наличии: 265 шт
Подробнее В 1 клик
7184
Присоединение
G3/8"
Монтаж клапана
Резьбовой
Типоразмер (ДУ), мм
Ду (10)
Управление
Ручное
Производитель
Hydronit S.r.l.
RSAP2V-04 - Кран шаровой гидравлический
11 018.40 ₽
В наличии: 143 шт
Подробнее В 1 клик
7177
Присоединение
G3/4"
Монтаж клапана
Резьбовой
Типоразмер (ДУ), мм
Ду (20)
Управление
Ручное
Производитель
Hydronit S.r.l.
RSAP2V-05 - Кран шаровой гидравлический
14 289.60 ₽
В наличии: 36 шт
Подробнее В 1 клик
7155
Присоединение
G1"
Монтаж клапана
Резьбовой
Типоразмер (ДУ), мм
Ду (25)
Управление
Ручное
Производитель
Hydronit S.r.l.
