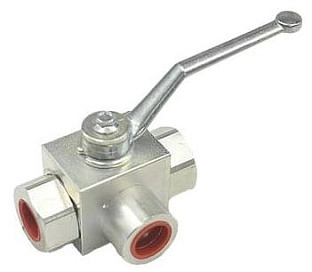

RSAP3V - Кран шаровый для высокого давления трехлинейный двухпозиционный

Модель предназначена для работы в качестве трёхлинейного 3/2-ходового крана с ручным управлением. Устанавливается напрямую в гидравлическую линию посредством резьбового соединения, обеспечивая точное и надёжное переключение потоков рабочей жидкости. Корпус из стали с цинковым покрытием защищён от коррозии, а хромированная сфера гарантирует долговечность и стабильную герметичность. Алюминиевый рычаг обеспечивает лёгкое ручное управление даже при высоком давлении.

Характеристики шарового крана RSAP3V

• Конструкция: 3/2-ходовой шаровой кран с ручным управлением

• Схемы исполнения: L, T

• Диапазон типоразмеров: BSPP 1/4" – BSPP 1"

• Пропускная способность: 25–150 л/мин

• Максимальное рабочее давление: до 315 бар (в зависимости от типоразмера)

• Рабочие жидкости: минеральные масла по DIN 51524

• Вязкость масла: 100 мм²/с

• Диапазон температур масла: –20°C … +80°C

• Класс чистоты: 18/14 по ISO 4406 (NAS 1638)

• Масса: 0,50–2,15 кг (в зависимости от типоразмера)

• Резьбы NPT или SAE — по запросу

Особенности конструкции

• Стальной корпус с оцинкованным покрытием для защиты от коррозии
• Хромированная стальная сфера для повышения износостойкости и герметичности
• Компактные габариты и стандартные присоединительные размеры для удобного монтажа
• Алюминиевый рычаг с эргономичной формой, обеспечивающий точность управления
• Возможность выбора схемы подключения (L или T) для адаптации под конкретные задачи

Преимущества эксплуатации

• Универсальность применения за счёт двух схем переключения
• Высокая надёжность при эксплуатации в условиях давления до 315 бар
• Устойчивость к воздействию агрессивных рабочих сред
• Простота монтажа и обслуживания без сложного инструмента
• Длительный срок службы за счёт применения износостойких материалов

Области применения

• Промышленные гидросистемы с распределением потоков
• Машиностроительное оборудование, включая станки и прессы
• Подъёмно-транспортная техника и спецтранспорт
• Сельскохозяйственная и коммунальная техника
• Энергетическое и горнодобывающее оборудование

Код для заказа крана шарового:

Пример кода для заказа крана шарового: RSAP3V-04L - кран шаровой гидравлический 3-х канальный тип «L», G 3/4'', 100 л/мин, 250 бар

Рабочие характеристики крана  RSAP3V

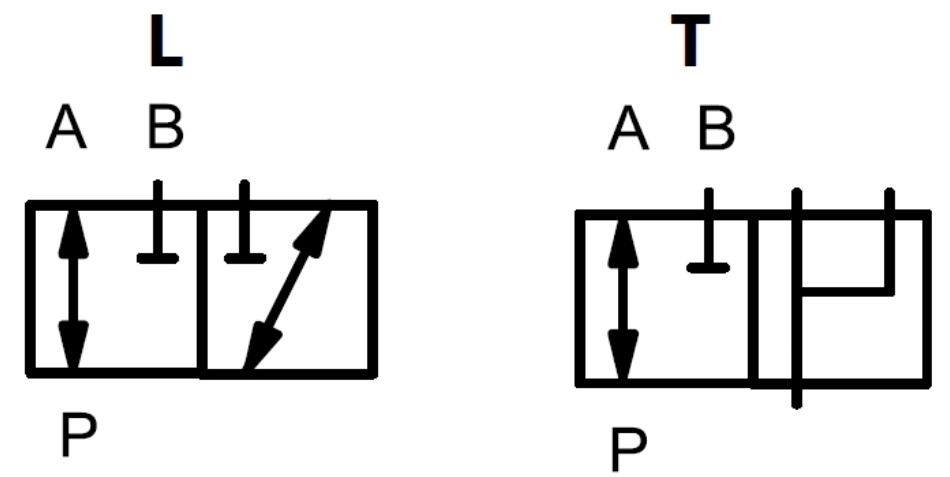

Обозначение шарового крана на гидравлических схемах

Скачать 2D и 3D модели товара «Кран шаровый для высокого давления трехлинейный двухпозиционный RSAP3V» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей, перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
