CTR-KV-B1393 - гидравлическая станция манипулятора сборки сталеразливочных ковшей КС-160

Цель проекта

Задачей проекта стала замена устаревшей гидравлической станции манипулятора сборки сталеразливочных ковшей КС-160. Новая система должна была обеспечить работу существующего оборудования участка разливки стали с сохранением необходимой функциональности и удобства локального управления.

Работы, выполненные по проекту

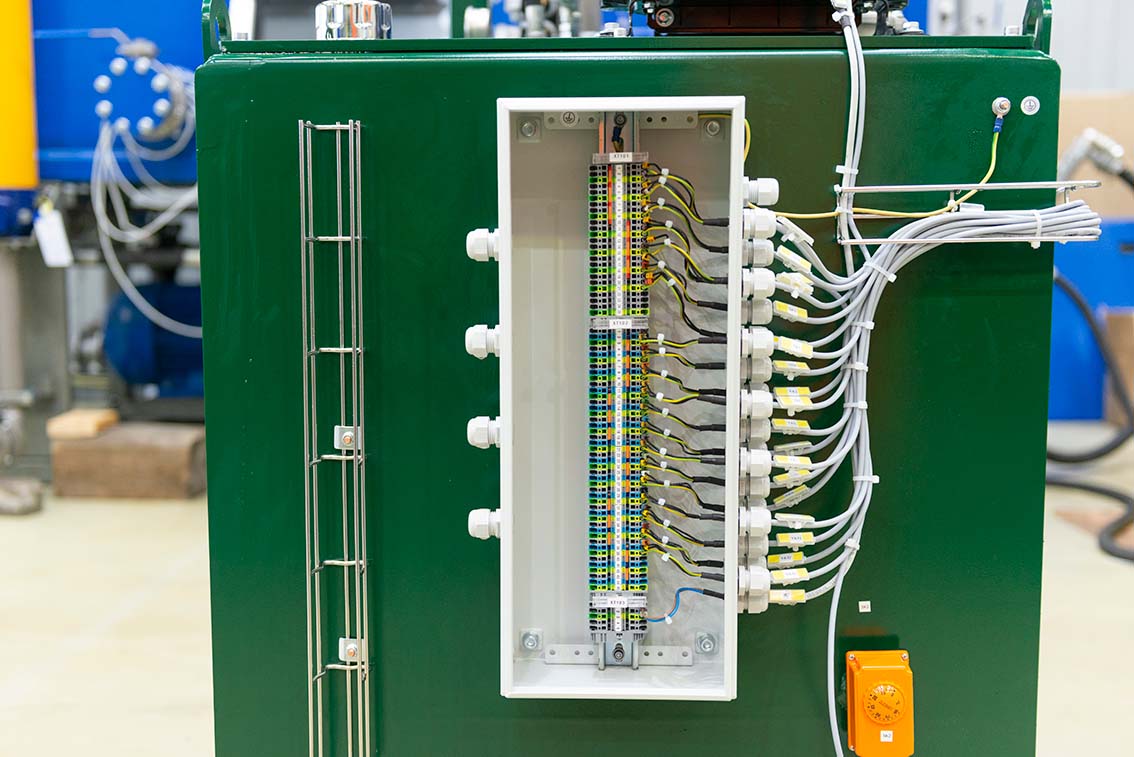

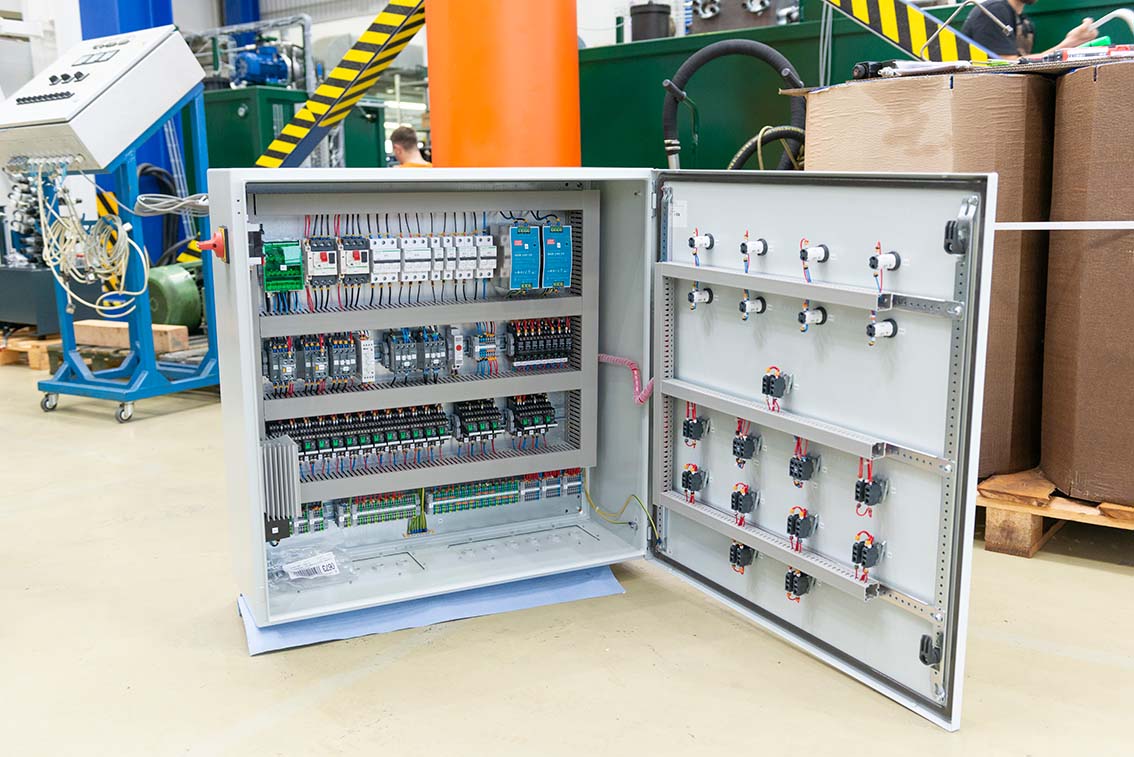

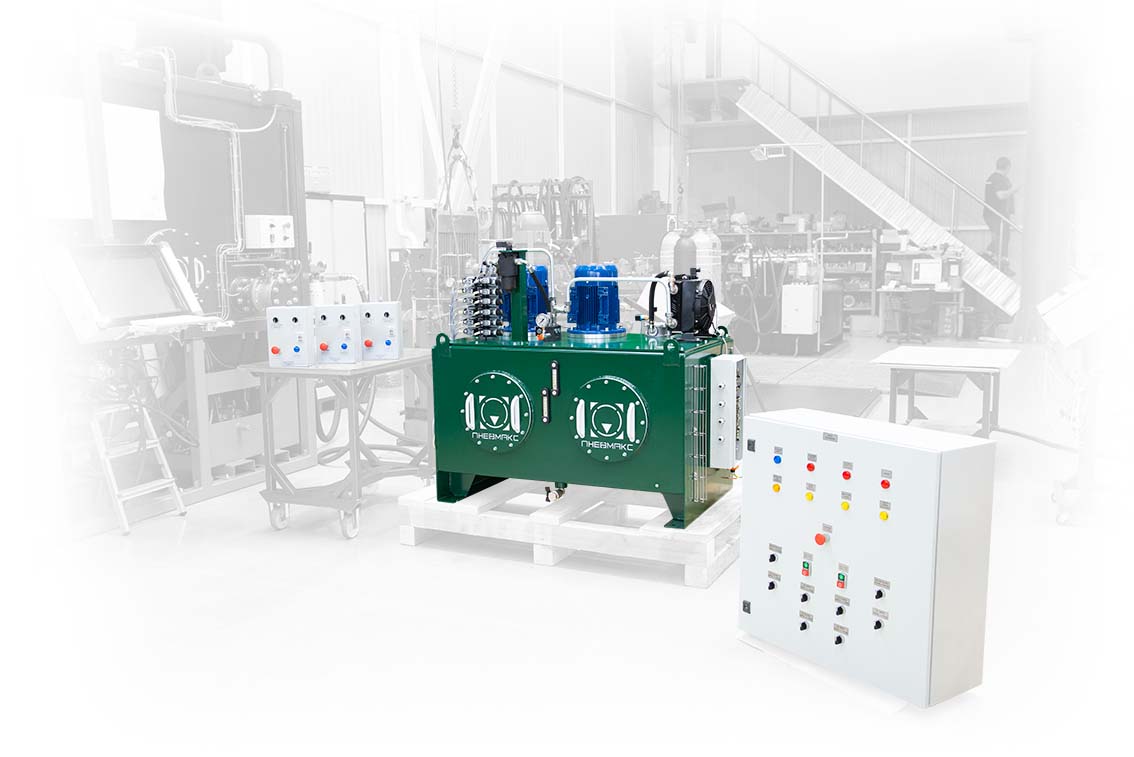

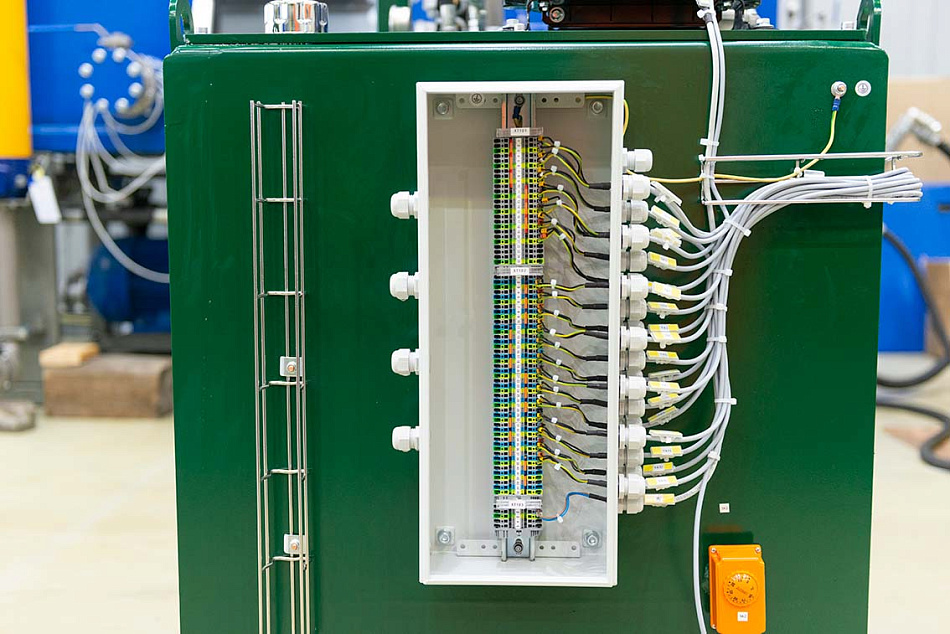

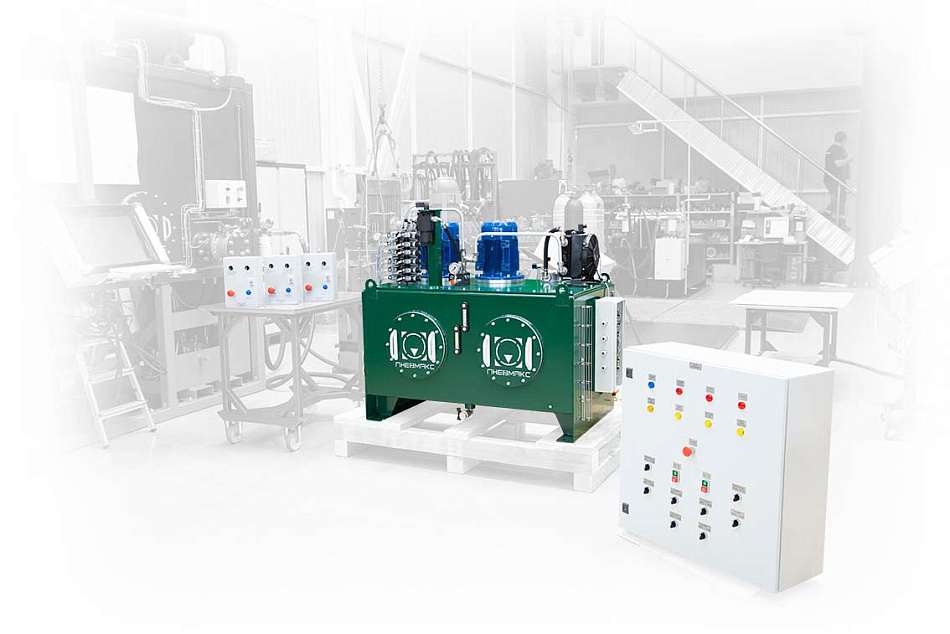

В соответствии с техническим заданием заказчика ПНЕВМАКС спроектировала, изготовила и поставила гидравлическую насосную станцию CTR-KV-B1393. В комплект вошли шкаф управления, три пульта местного управления и элементы трубной разводки для подключения гидросистемы.

Гидростанция для трех манипуляторов сборки ковшей

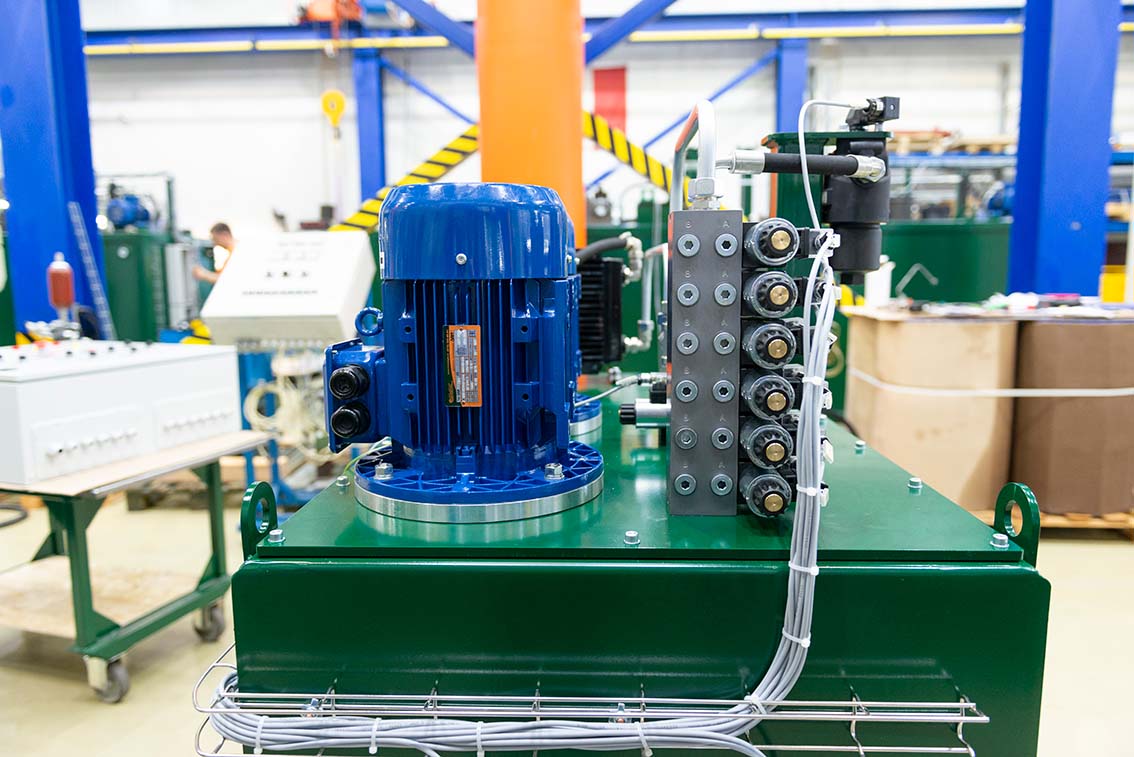

CTR-KV-B1393 эксплуатируется на участке разливки стали и обеспечивает одновременную работу трех манипуляторов сборки сталеразливочных ковшей КС-160. Силовой контур выполнен на двух насос-моторных группах — рабочей и резервной — с шестеренными насосами внешнего зацепления GP1.

В регулирующей и направляющей части применена гидроаппаратура Duplomatic. Для поддержания температуры рабочей жидкости предусмотрены электрический ТЭН и воздушно-масляный теплообменник, а система очистки масла включает всасывающую, напорную и сливную фильтрацию.

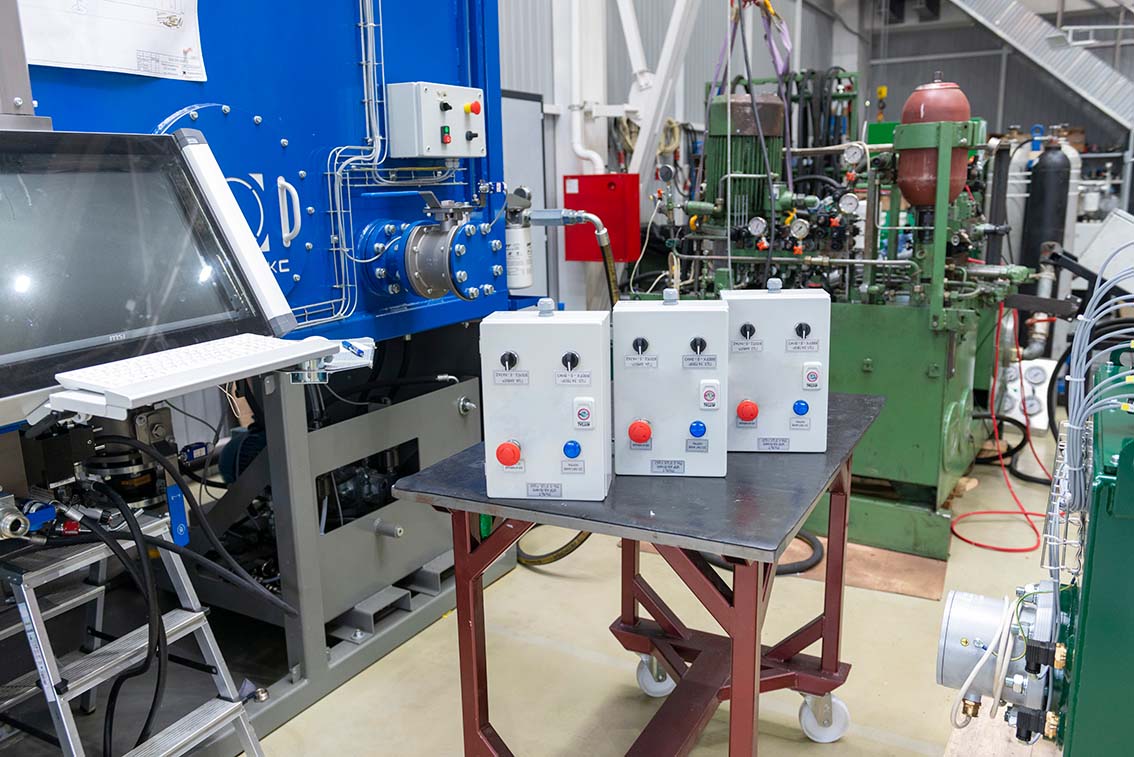

Управление станцией организовано через настенный шкаф и отдельные местные пульты для каждого из трех манипуляторов. Такая структура соответствует фактической организации рабочего участка и позволяет управлять оборудованием непосредственно с мест обслуживания.

Технические характеристики CTR-KV-B1393
