Станция смазки редуктора гидроагрегата ГЭС CTR-KV-B1449

Система смазки редуктора гидроагрегата

Редукторы гидроагрегатов гидроэлектростанций работают в непрерывном режиме и испытывают значительные механические нагрузки. Для снижения износа зубчатых передач и подшипников, а также поддержания стабильных условий эксплуатации требуется непрерывная подача смазочного масла с заданными параметрами температуры, давления и расхода.

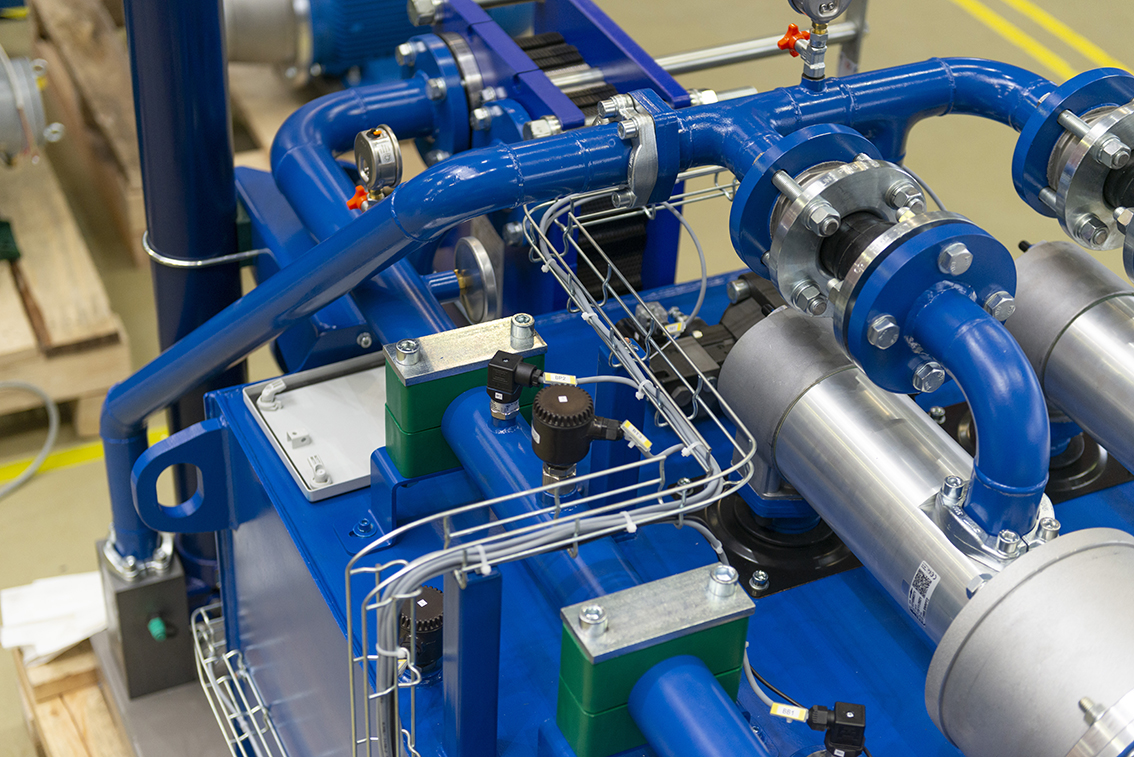

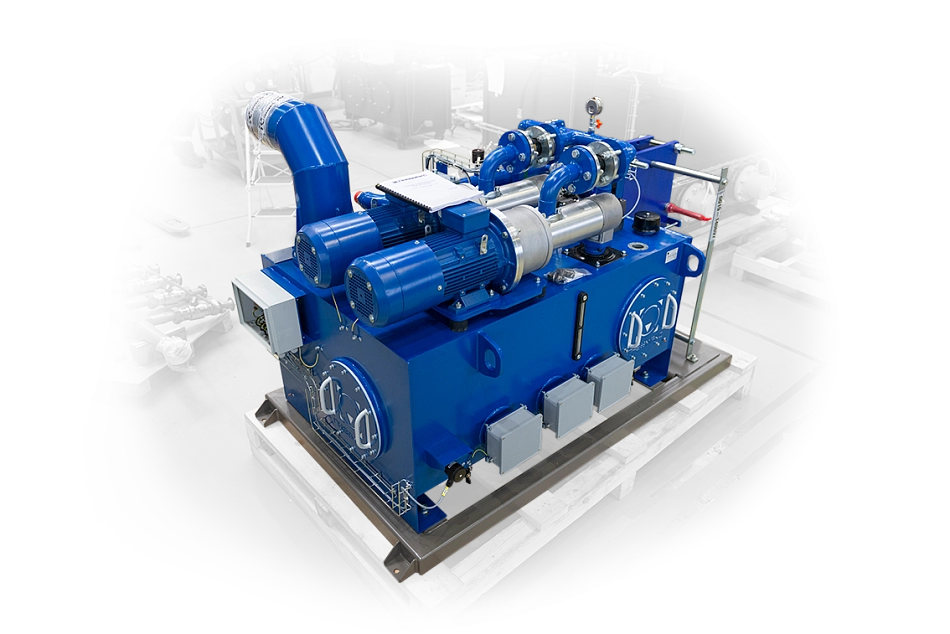

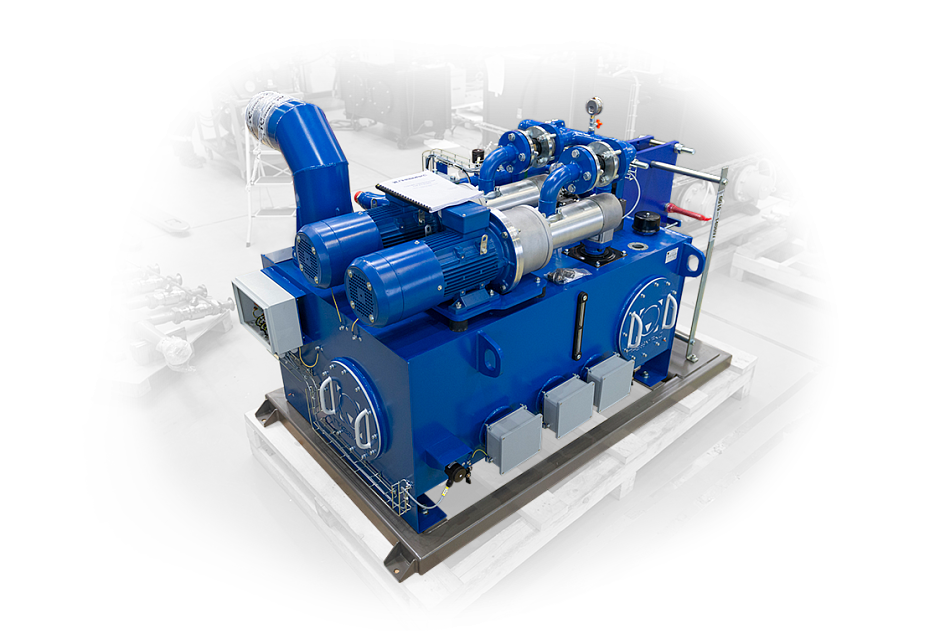

ПНЕВМАКС разработала и изготовила станцию смазки CTR-KV-B1449 для системы смазки редуктора гидроагрегата ГЭС. Станция предназначена для работы с высоковязким маслом VG220 и обеспечивает циркуляцию, фильтрацию, нагрев и охлаждение рабочей жидкости.

Инженерная задача: циркуляционная смазка редуктора гидроагрегата

При реализации проекта требовалось обеспечить:

• непрерывную подачу смазочного масла к редуктору гидроагрегата;
• работу с высоковязким маслом VG220;
• поддержание рабочей температуры масла;
• фильтрацию рабочей жидкости;
• контроль основных параметров системы смазки;
• подготовку станции к работе с частотным регулированием электропривода.

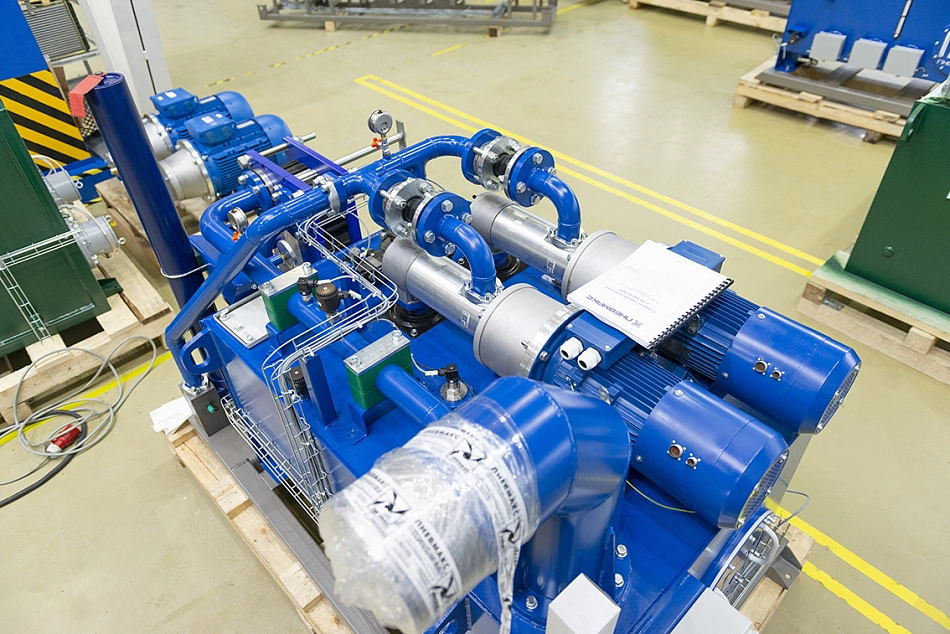

Конструкция станции смазки

В состав станции входят:

• электродвигатель мощностью 5,5 кВт с подготовкой под частотное регулирование;

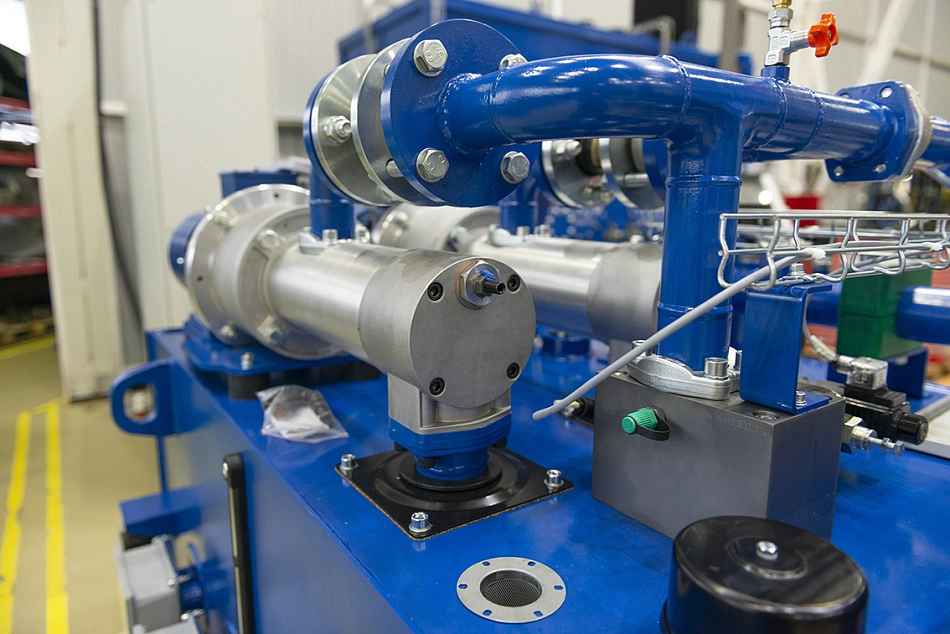

• винтовой насос производительностью 200 л/мин;
• водяной теплообменник;
• фильтр тонкостью фильтрации 25 мкм;

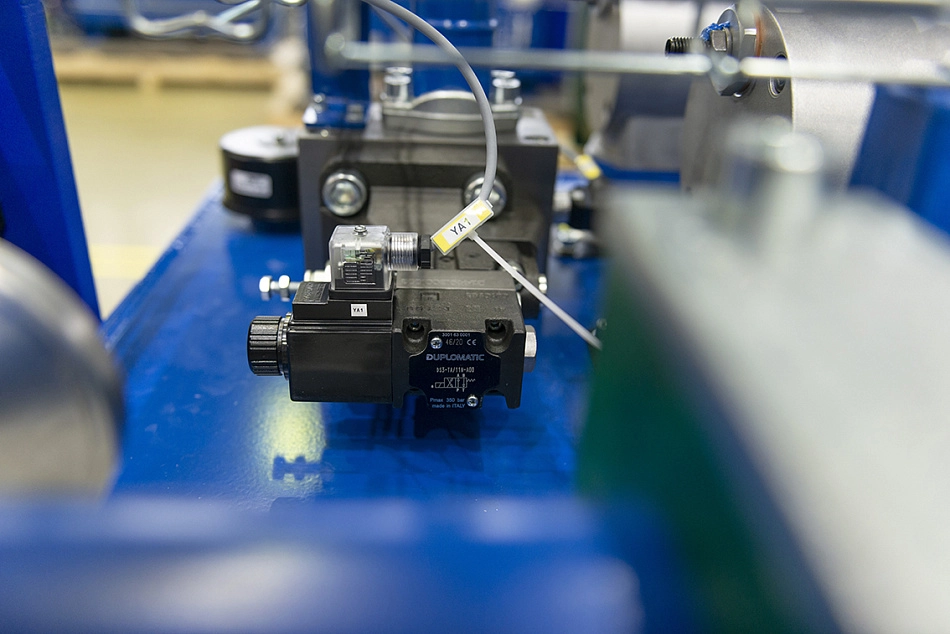

• клапан разгрузки;
• электрические нагреватели общей мощностью 9 кВт;
• датчики давления;
• датчики температуры;
• датчики уровня;
• клеммная коробка.

Контроль температуры и состояния масла

Станция рассчитана на работу с высоковязким смазочным маслом VG220.

Для поддержания требуемого температурного режима предусмотрены:

• водяной теплообменник для охлаждения масла;
• электрические нагреватели для предварительного нагрева рабочей жидкости.

Контроль давления, температуры и уровня масла осуществляется с помощью соответствующих датчиков, что позволяет контролировать состояние системы смазки в процессе эксплуатации.

Основные технические характеристики

• мощность электродвигателя — 5,5 кВт;
• подготовка под частотное регулирование;
• напряжение питания — 400 В;
• частота вращения электродвигателя — 1500 об/мин;
• производительность винтового насоса — 200 л/мин;
• водяной теплообменник;
• фильтрация — 25 мкм;
• электрические нагреватели — 9 кВт;
• рабочая жидкость — масло VG220.

Области применения аналогичных решений

Станции смазки подобного исполнения могут применяться для обеспечения циркуляционной смазки:

• редукторов гидроагрегатов ГЭС;
• редукторов промышленного оборудования;
• тяжелонагруженных зубчатых передач;
• оборудования, работающего с высоковязкими индустриальными маслами.

Инженерные особенности проекта

Особенностью проекта стала разработка станции смазки для работы с высоковязким маслом VG220. В конструкции объединены функции циркуляции, фильтрации, нагрева и охлаждения рабочей жидкости, а также предусмотрен контроль основных параметров системы смазки.
