Маслоохладительная установка CTR-KV-C0161 для системы регулирования гидроагрегата ГЭС

Система охлаждения турбинного масла гидроагрегата

Во время работы гидроагрегата гидравлическая система регулирования непрерывно нагревает рабочую жидкость. При повышении температуры масла ухудшаются его эксплуатационные характеристики, изменяется вязкость и возрастает нагрузка на гидравлические компоненты. Для обеспечения стабильной работы системы регулирования необходимо поддерживать температуру рабочей жидкости в заданном диапазоне.

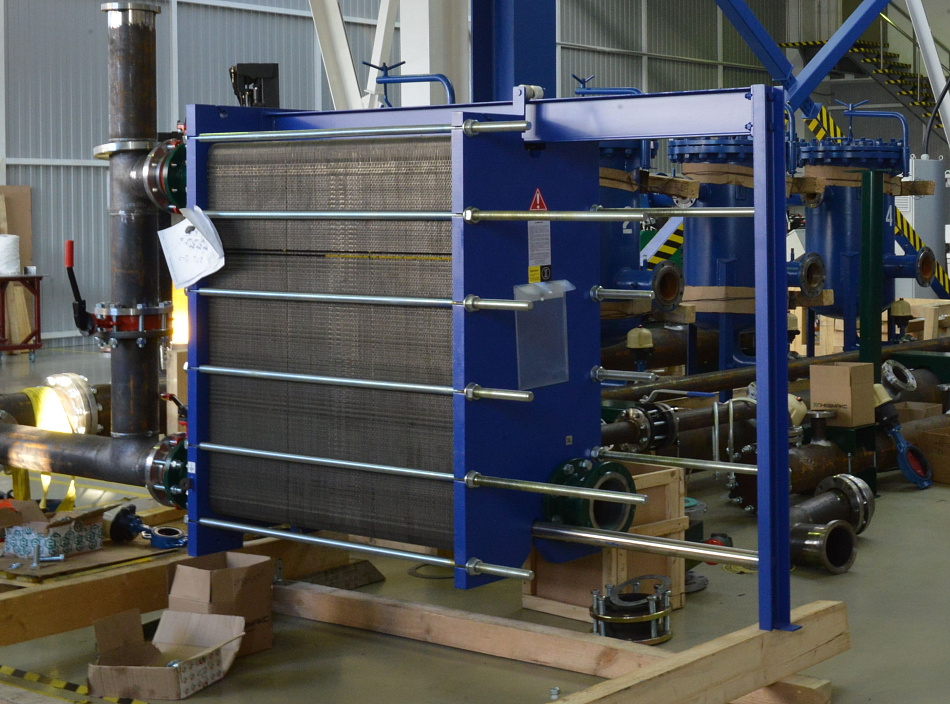

Для решения этой задачи ПНЕВМАКС разработала и изготовила маслоохладительную установку CTR-KV-C0161, предназначенную для охлаждения турбинного масла в системе регулирования гидроагрегата гидроэлектростанции.Установка обеспечивает автоматический отвод избыточного тепла, поддержание требуемого температурного режима масла и стабильную работу гидравлической системы регулирования.

Инженерная задача: поддержание температуры рабочей жидкости

При эксплуатации гидроагрегата часть энергии неизбежно переходит в тепло, вызывая нагрев рабочей жидкости.

При реализации проекта требовалось обеспечить:

• автоматическое охлаждение турбинного масла;
• поддержание заданной температуры рабочей жидкости;
• стабильную работу системы регулирования гидроагрегата;
• контроль основных параметров маслоохладительной установки;
• возможность дистанционного контроля работы оборудования;
• удобство эксплуатации и наладки.

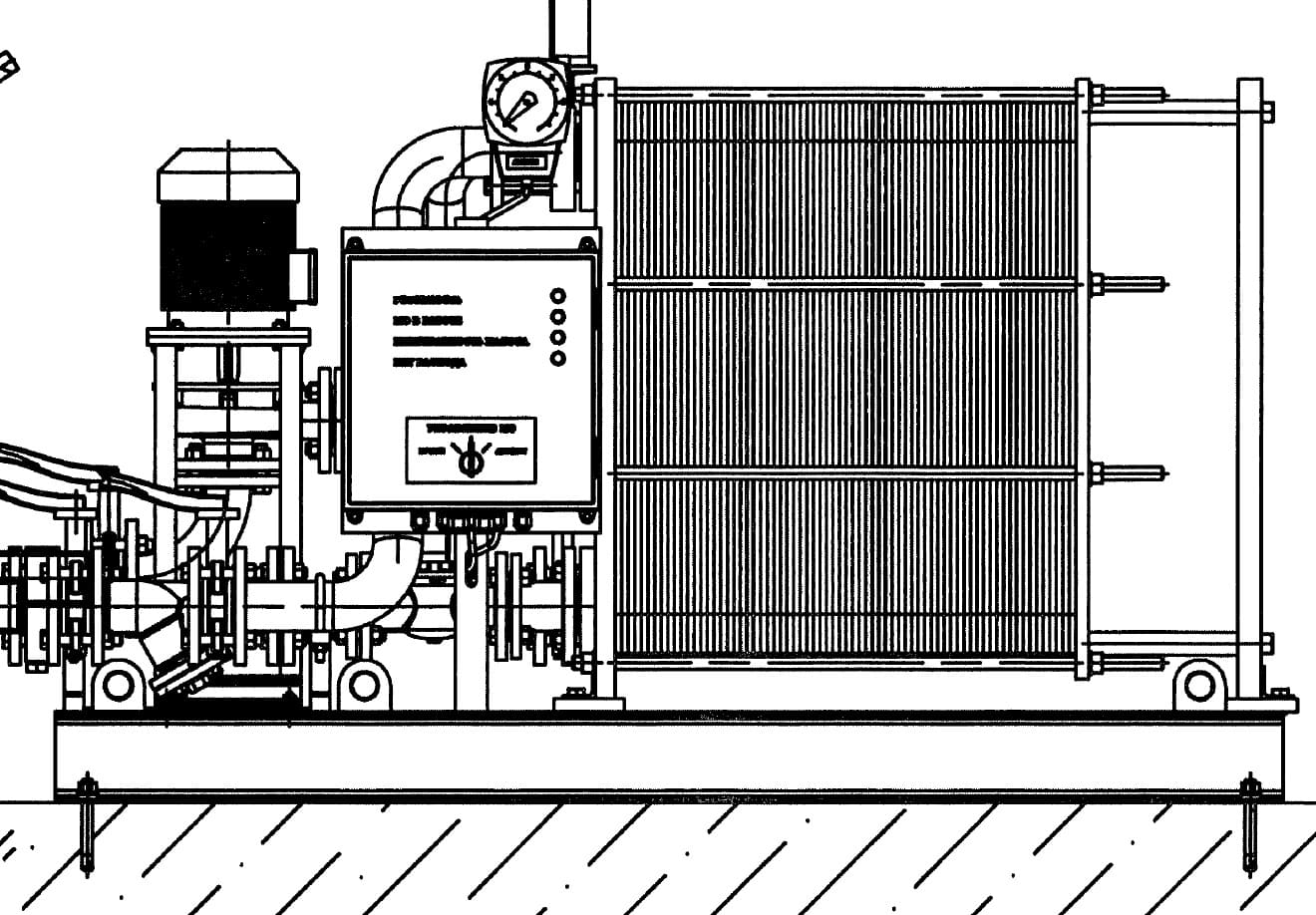

Конструкция маслоохладительной установки

Маслоохладительная установка выполнена в виде автономного комплекса оборудования, обеспечивающего циркуляцию и охлаждение рабочей жидкости.

В состав установки входят:

• пластинчатый теплообменник;
• насосный агрегат на базе винтового насоса;
• расходомер;
• сетчатый фильтр;
• регулирующая и запорная арматура;
• контрольно-измерительные приборы;
• шкаф управления на базе оборудования Siemens.

Для визуального контроля работы системы установлены манометры и термометр. Расходомер обеспечивает дистанционную передачу информации о расходе рабочей жидкости в систему управления.

Автоматическое управление охлаждением масла

Работа маслоохладительной установки полностью автоматизирована.

При повышении температуры турбинного масла до +35 °С установка автоматически включается и начинает охлаждение рабочей жидкости. После снижения температуры масла до +25 °С оборудование автоматически отключается.

Во время наладки предусмотрена возможность ручного управления насосом с панели управления.

Этот алгоритм позволяет поддерживать требуемую температуру масла без постоянного участия обслуживающего персонала и снижает тепловую нагрузку на гидравлическую систему регулирования.

Контроль параметров работы

Для контроля работы маслоохладительной установки используются:

• манометры;
• термометр;
• расходомер;
• система управления на базе Siemens.

Контроль расхода и температуры рабочей жидкости позволяет своевременно оценивать эффективность работы системы охлаждения и поддерживать требуемый температурный режим турбинного масла.

Основные технические характеристики

Возможности применения аналогичных решений

Маслоохладительные установки подобного исполнения могут применяться для охлаждения рабочей жидкости в составе:

• систем регулирования гидроагрегатов гидроэлектростанций;
• маслосистем энергетического оборудования;
• гидравлических систем с повышенным тепловыделением;
• промышленных гидросистем, требующих автоматического поддержания температуры масла.

Инженерные особенности проекта

Особенностью проекта стало создание автоматизированной системы охлаждения турбинного масла, обеспечивающей поддержание рабочей температуры без участия оператора.

Применение пластинчатого теплообменника, автоматического алгоритма включения и отключения, а также системы контроля параметров позволяет поддерживать стабильный температурный режим масла и обеспечивать надежную работу гидравлической системы регулирования гидроагрегата.
