CTR-KV-B2121 - гидравлическая насосная станция для парового котла
Работа исполнительных механизмов топки парового котла требует согласованного перемещения нескольких гидроцилиндров, поскольку нарушение синхронности движения может привести к отклонению рабочих органов от требуемого положения и ухудшению режимов работы оборудования. Поэтому при проектировании гидросистем для котельных установок особое внимание уделяется точности позиционирования исполнительных механизмов и стабильности работы гидропривода.

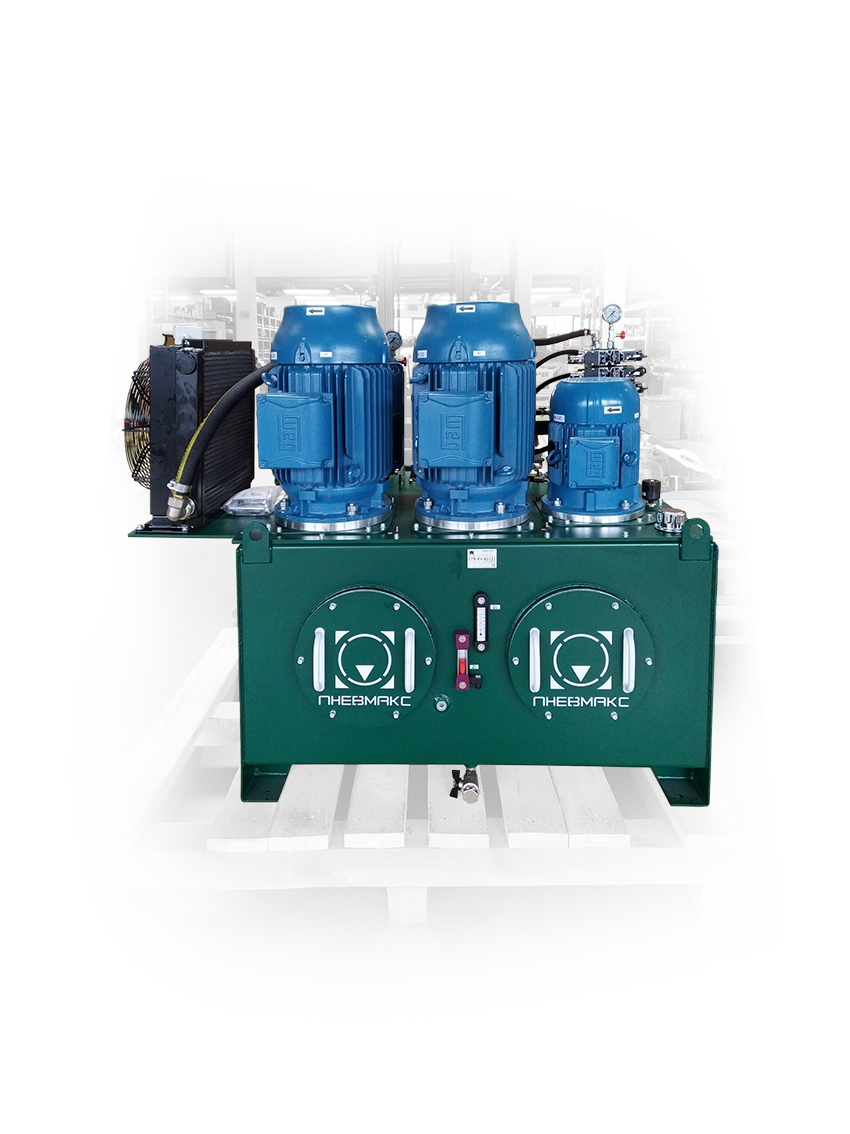

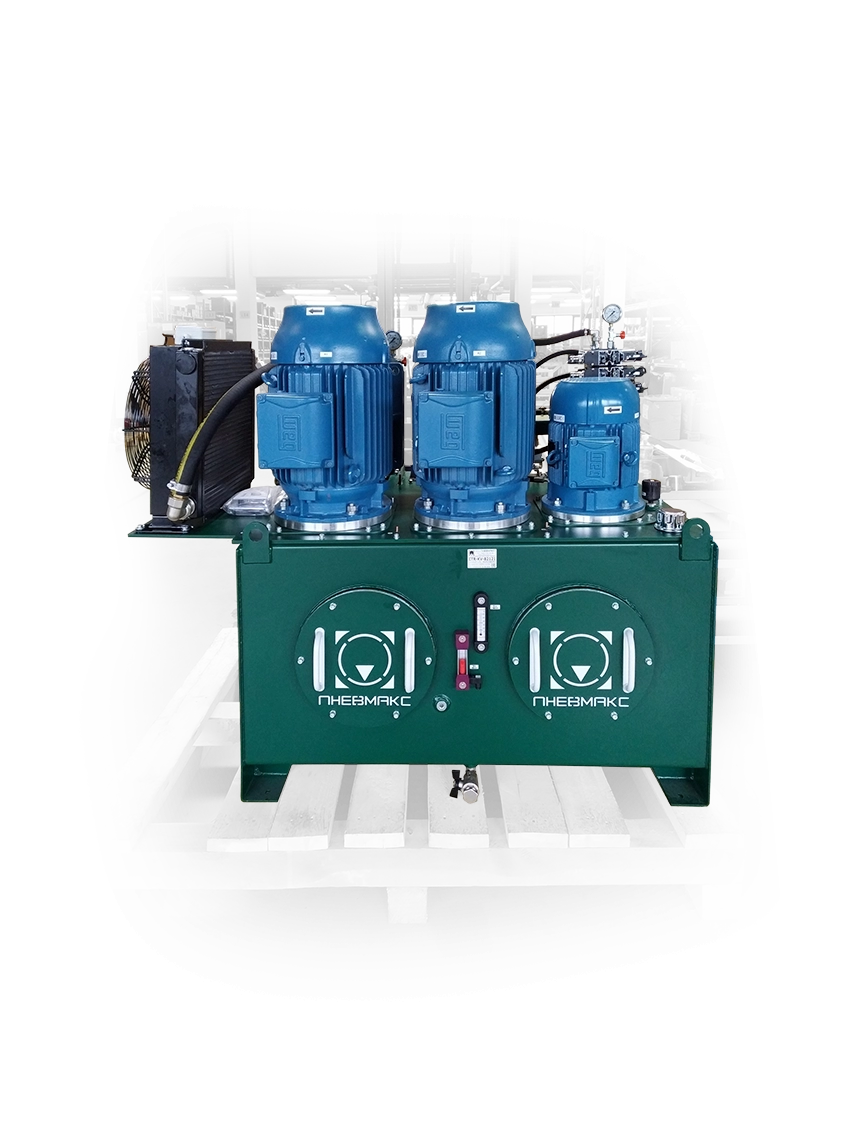

В соответствии с техническим заданием заказчика была спроектирована, изготовлена и поставлена гидравлическая насосная станция CTR-KV-B2121, а также элементы трубной разводки для подключения гидросистемы к оборудованию.
Гидростанция предназначена для приведения в действие десяти гидроцилиндров, входящих в состав топки парового котла. Для питания исполнительных механизмов используются отдельные силовые контуры, построенные на базе шестеренных насосов с внешним зацеплением. Такое решение обеспечивает независимое питание подсистем и позволяет организовать работу оборудования в соответствии с требованиями технологического процесса.

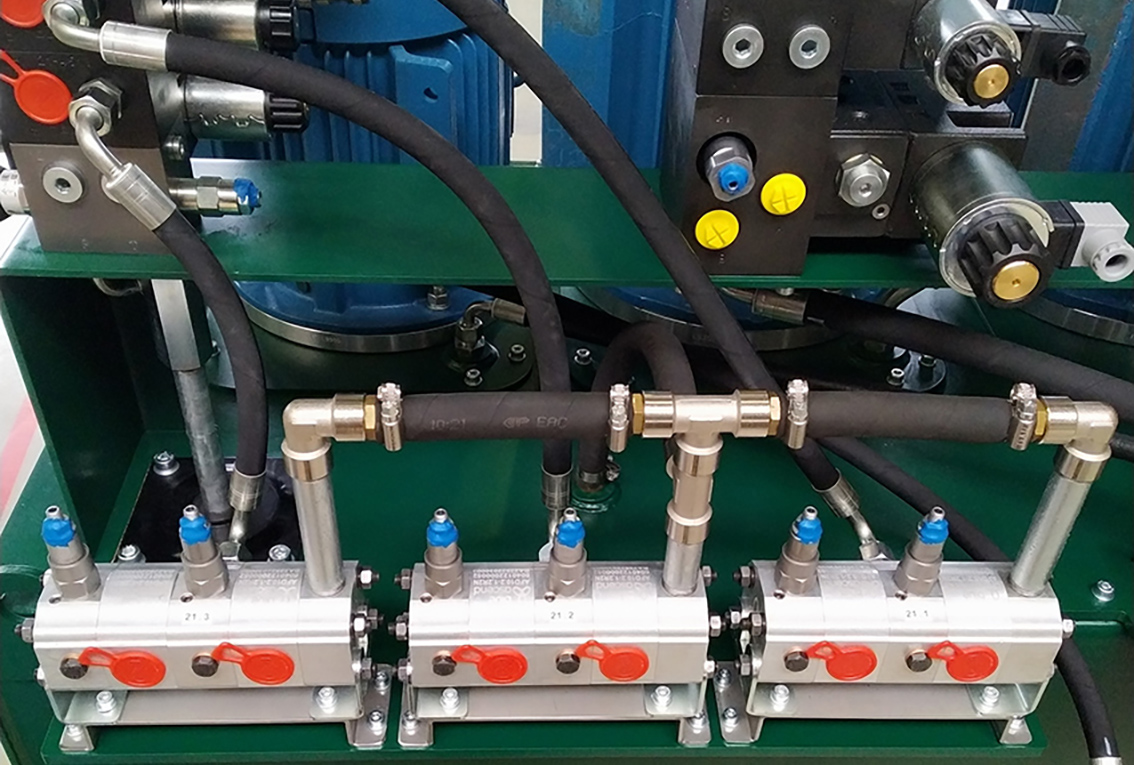

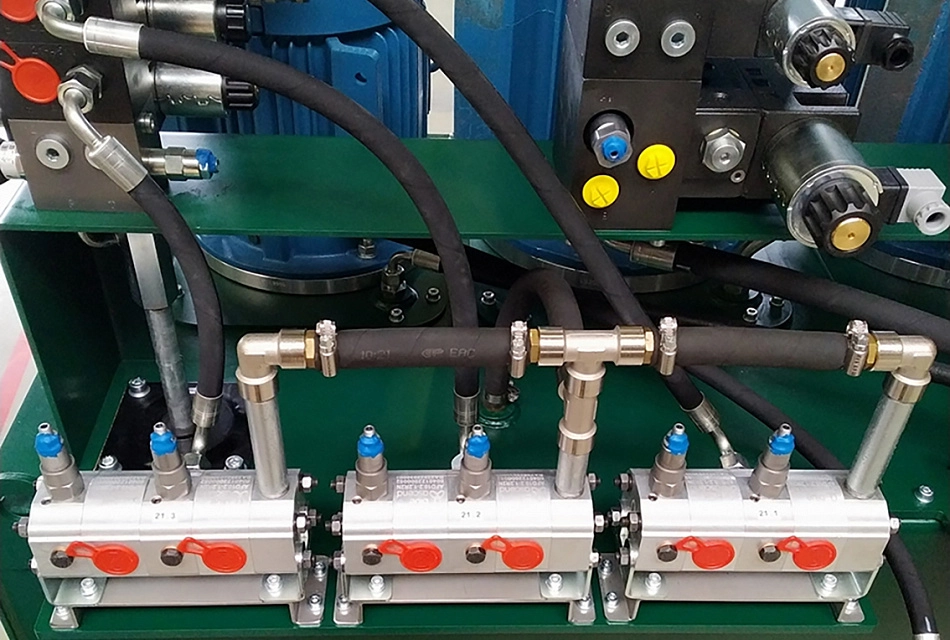

Одной из ключевых задач проекта стало обеспечение синхронного движения гидроцилиндров. Для этого в состав гидросистемы включены шестеренные делители потока, обеспечивающие распределение расхода рабочей жидкости между исполнительными механизмами и согласованность их перемещения.

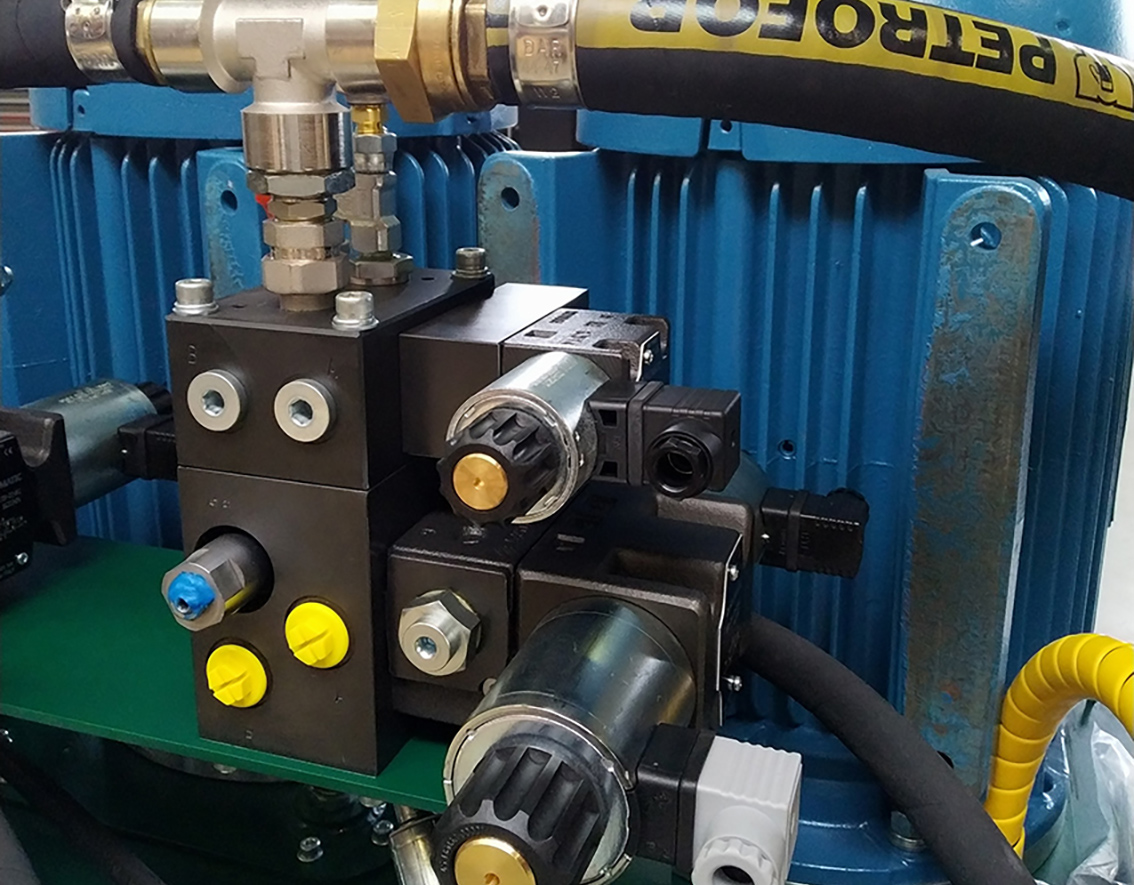

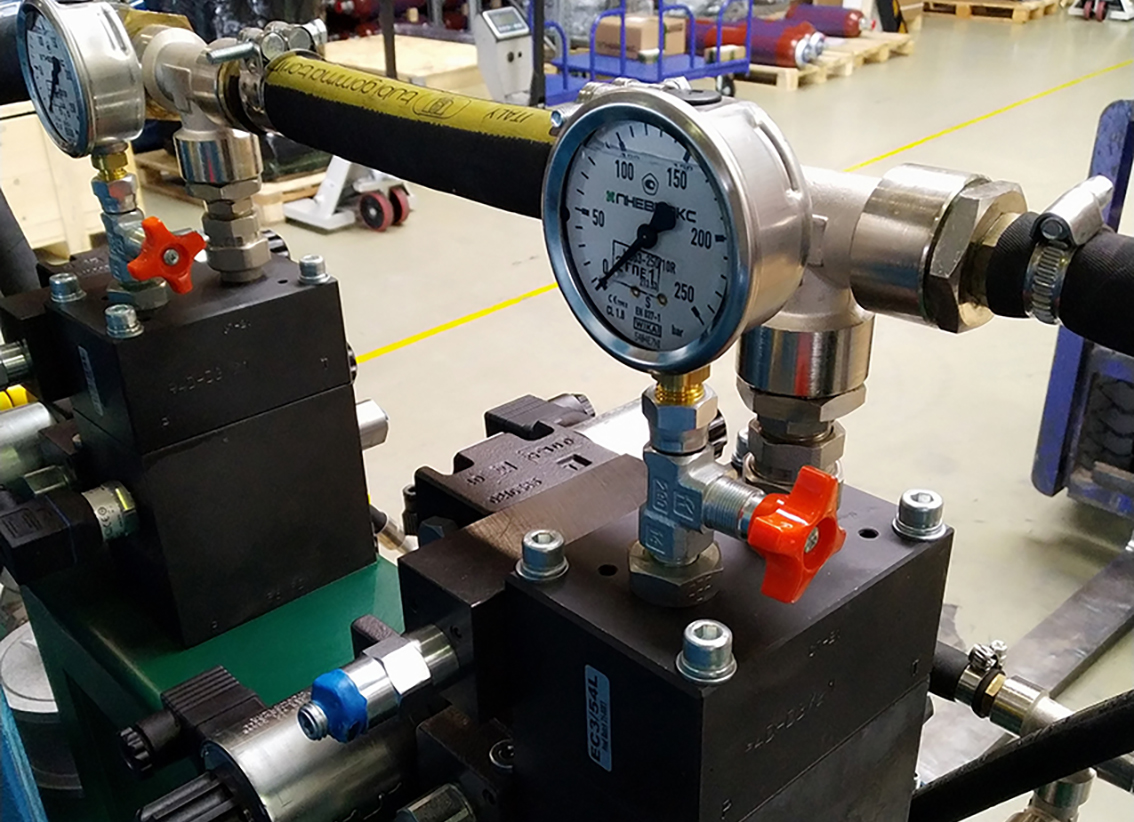

Для управления положением гидроцилиндров и регулирования скорости движения используются пропорциональные гидрораспределители Duplomatic MS S.p.A. Применение пропорциональной гидроаппаратуры позволяет реализовать точное позиционирование исполнительных механизмов и адаптировать режимы работы оборудования к требованиям системы управления.
Управление рабочими режимами гидростанции осуществляется средствами системы автоматизированного управления заказчика. Интеграция гидросистемы в существующую САУ обеспечивает взаимодействие исполнительных механизмов с общим алгоритмом управления котельным оборудованием.

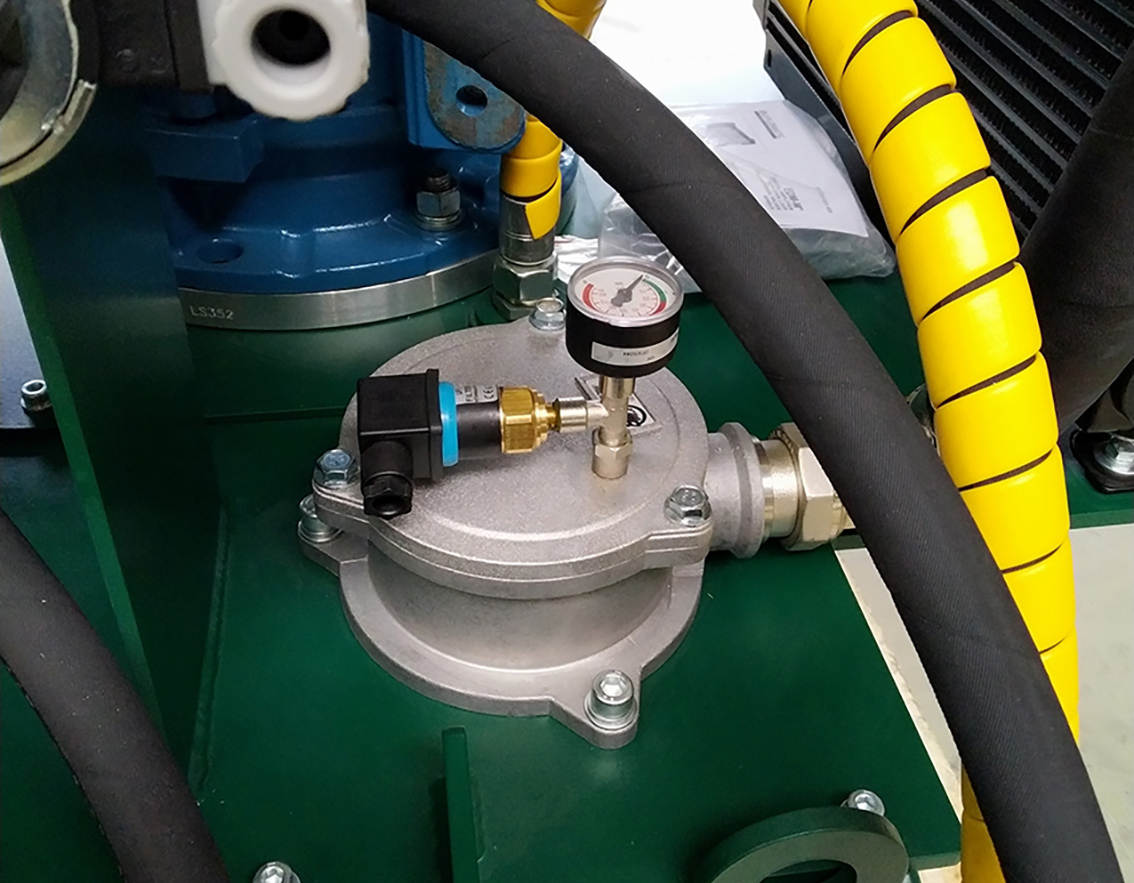

Для поддержания требуемого состояния рабочей жидкости станция оснащена системой фильтрации и воздушно-масляным теплообменником. Такое решение позволяет поддерживать чистоту масла и обеспечивать необходимый температурный режим в процессе эксплуатации гидросистемы.
При проектировании станции особое внимание было уделено надежной работе гидропривода в составе энергетического оборудования, где стабильность работы исполнительных механизмов напрямую влияет на корректность функционирования технологического процесса.
Основные технические характеристики станции CTR-KV-B2121
В результате реализации проекта заказчик получил гидравлическую насосную станцию, обеспечивающую питание десяти гидроцилиндров, их синхронизацию и интеграцию в существующую систему автоматизированного управления паровым котлом.
