Гидростанция CTR-KV-B0507 для котельного оборудования

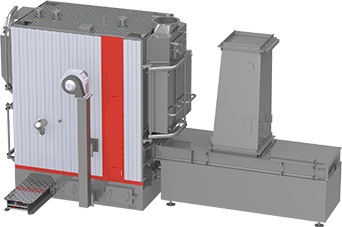

Котельные установки, работающие на твёрдом топливе, используют несколько исполнительных механизмов, обеспечивающих подачу топлива в зону горения, перемещение колосниковой решётки и удаление золы. Надёжность работы этих систем напрямую влияет на устойчивость технологического процесса, поэтому гидропривод должен обеспечивать непрерывную работу оборудования и постоянный контроль своего технического состояния.

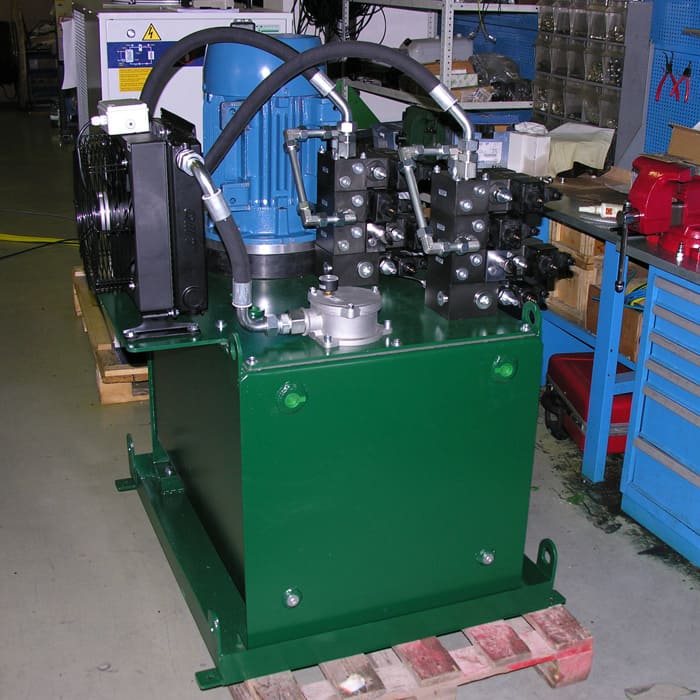

Гидростанция CTR-KV-B0507 разработана для управления гидроцилиндрами колосников, а также исполнительными механизмами систем подачи топлива и золоудаления. Конструкция станции предусматривает два независимых гидравлических контура, каждый из которых обслуживает собственную группу исполнительных механизмов.
Первый контур предназначен для управления гидроцилиндрами колосниковой решётки. Второй контур обеспечивает работу механизмов подачи топлива и золоудаления. Такое разделение позволяет организовать независимое управление различными функциональными узлами котельного оборудования и повысить эксплуатационную надёжность гидросистемы.
Каждый контур включает насосный агрегат, систему фильтрации и гидравлический блок управления. Рабочая жидкость после прохождения через обратный клапан и напорный фильтр поступает к исполнительной гидроаппаратуре. В режимах, когда гидрораспределители не активированы, масло проходит через систему охлаждения и фильтрации, после чего возвращается в гидробак.
Одной из важных задач проекта стало обеспечение стабильной работы гидросистемы в круглосуточном режиме эксплуатации. Для поддержания допустимой температуры рабочей жидкости станция оснащена маслоохладителем с автоматическим управлением вентилятором охлаждения. Включение вентилятора происходит при достижении температурой масла 50 °C, а отключение — после снижения температуры до 38 °C.
Дополнительно в гидросистеме предусмотрен аварийный контроль температуры. Специальный датчик фиксирует превышение температуры масла свыше 90 °C и позволяет выявлять неисправности системы охлаждения или другие отклонения в работе оборудования. Возврат датчика в рабочее состояние происходит после снижения температуры до 78 °C.
Для контроля технического состояния гидросистемы используются визуальные индикаторы загрязнения напорного и сливного фильтров, визуальный и электрический уровнемеры рабочей жидкости, а также манометры контроля давления в обоих гидравлических контурах. Такое оснащение позволяет оперативно контролировать параметры работы оборудования и своевременно выполнять обслуживание гидросистемы.

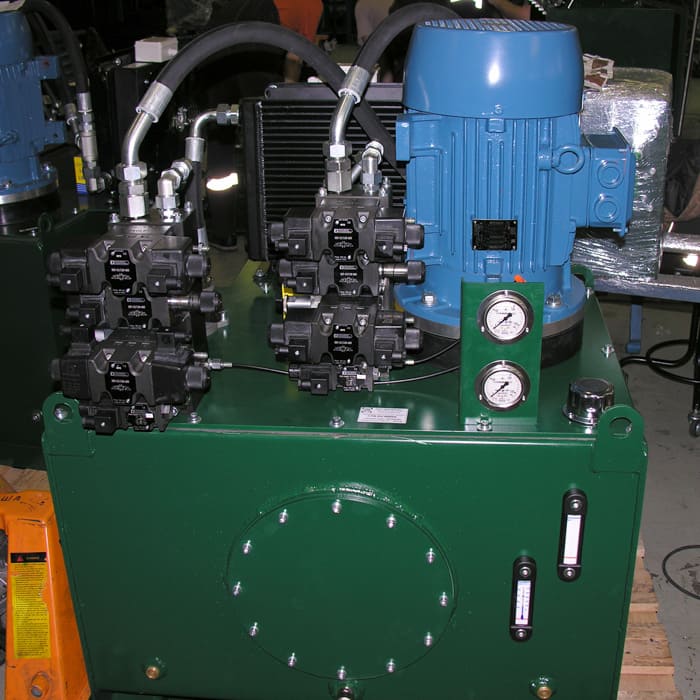

Конструкцией гидробака предусмотрена специальная смотровая крышка, обеспечивающая доступ к внутреннему пространству без демонтажа верхней части резервуара. Это упрощает проведение регламентных работ и осмотр состояния оборудования в процессе эксплуатации.
Основные технические особенности
- управление гидроцилиндрами колосниковой решётки;
- управление системой подачи топлива;
- управление системой золоудаления;
- два независимых гидравлических контура;
- круглосуточный режим эксплуатации;
- маслоохладитель с автоматическим управлением вентилятором;
- контроль температуры рабочей жидкости;
- аварийный контроль температуры масла;
- визуальный контроль загрязнения напорного и сливного фильтров;
- визуальный и электрический контроль уровня масла;
- контроль давления по двум гидравлическим контурам;
- смотровая крышка гидробака для обслуживания оборудования.
Разделение гидросистемы на два независимых контура позволило распределить управление между основными узлами котельного оборудования и обеспечить их непрерывную работу в круглосуточном режиме. Комплекс средств контроля температуры, давления, уровня масла и состояния фильтров был реализован как часть общей концепции эксплуатационной надёжности гидростанции и упрощения её обслуживания в условиях постоянной работы котла.
