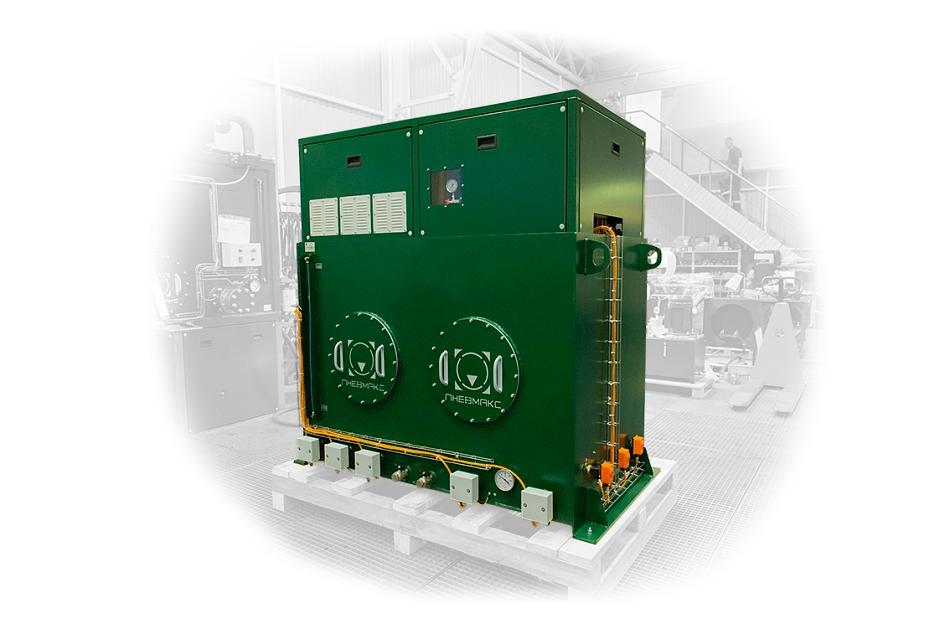

CTR-KV-B2318 - Гидростанция для телескопического подъемника

Работы, выполненные по проекту

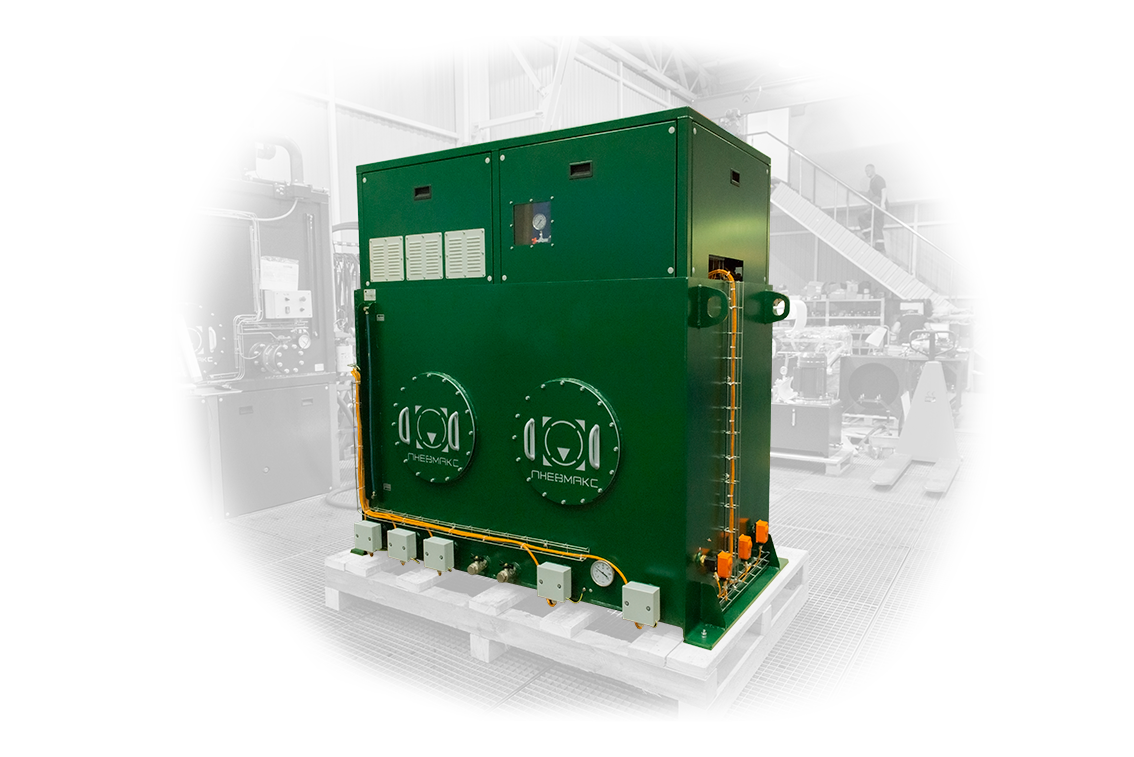

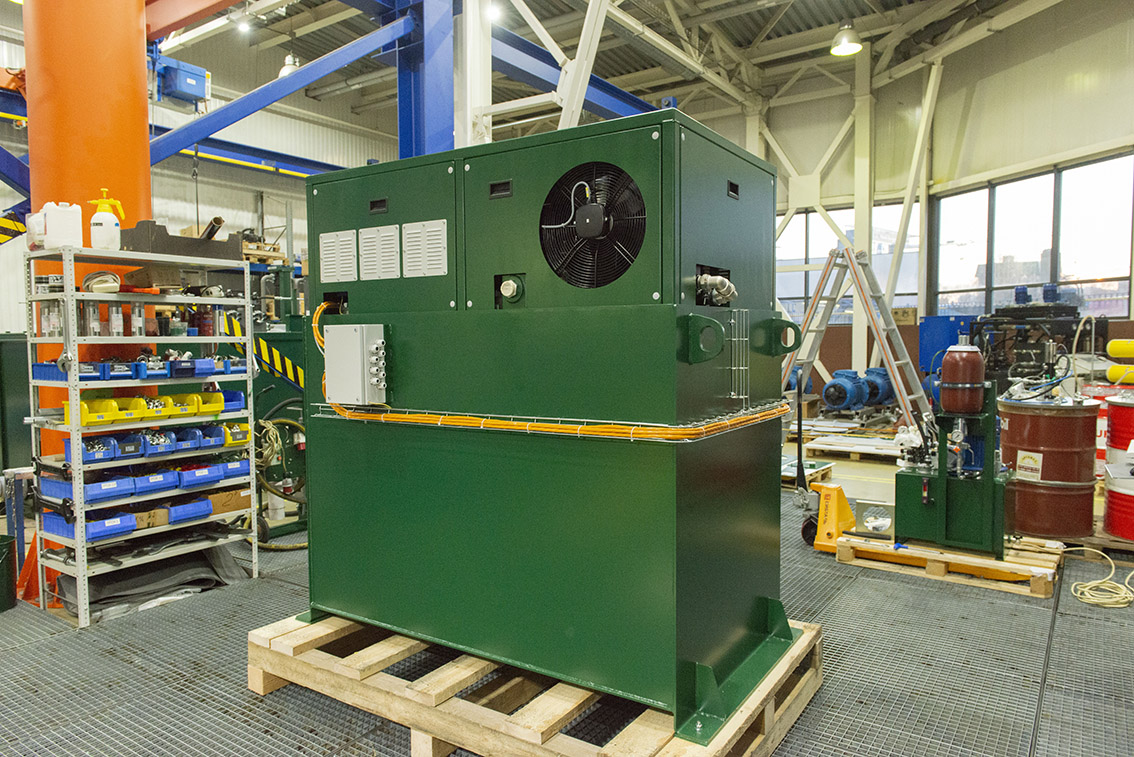

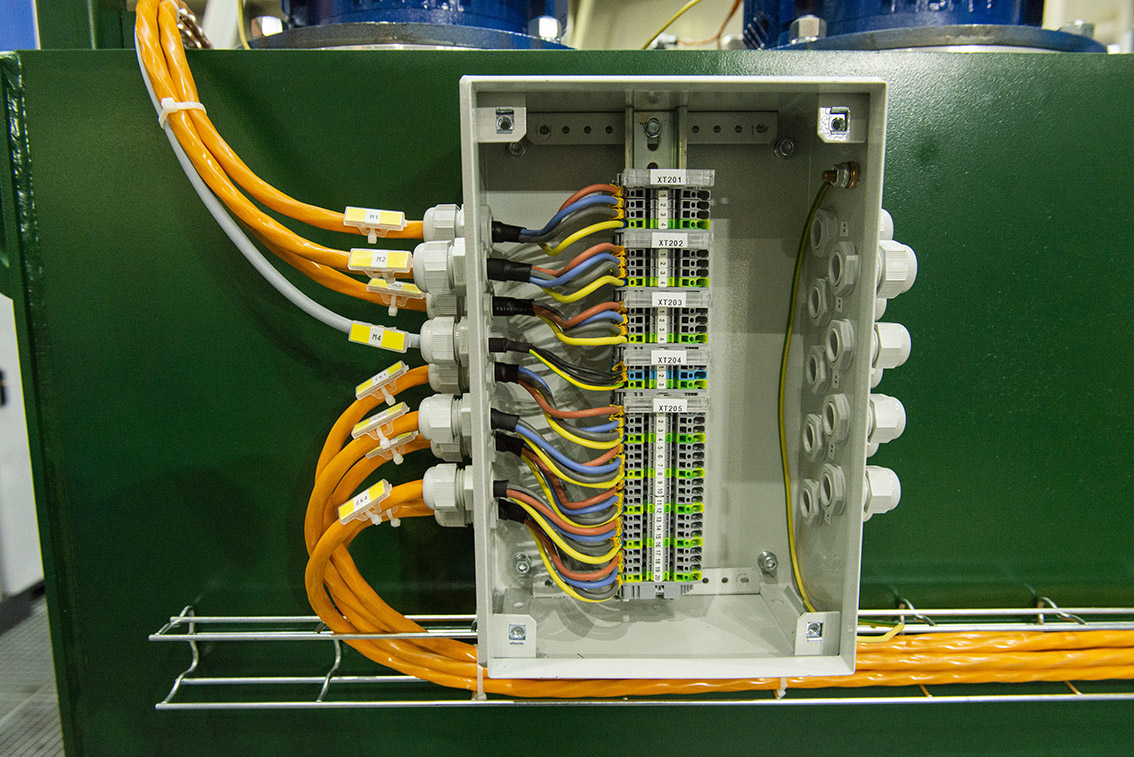

В рамках модернизации гидропривода была спроектирована, изготовлена и поставлена гидростанция CTR-KV-B2318 для телескопического подъемника. В комплект поставки вошли клеммная коробка и элементы трубной разводки для подключения станции к оборудованию.

Гидропривод телескопического подъемника

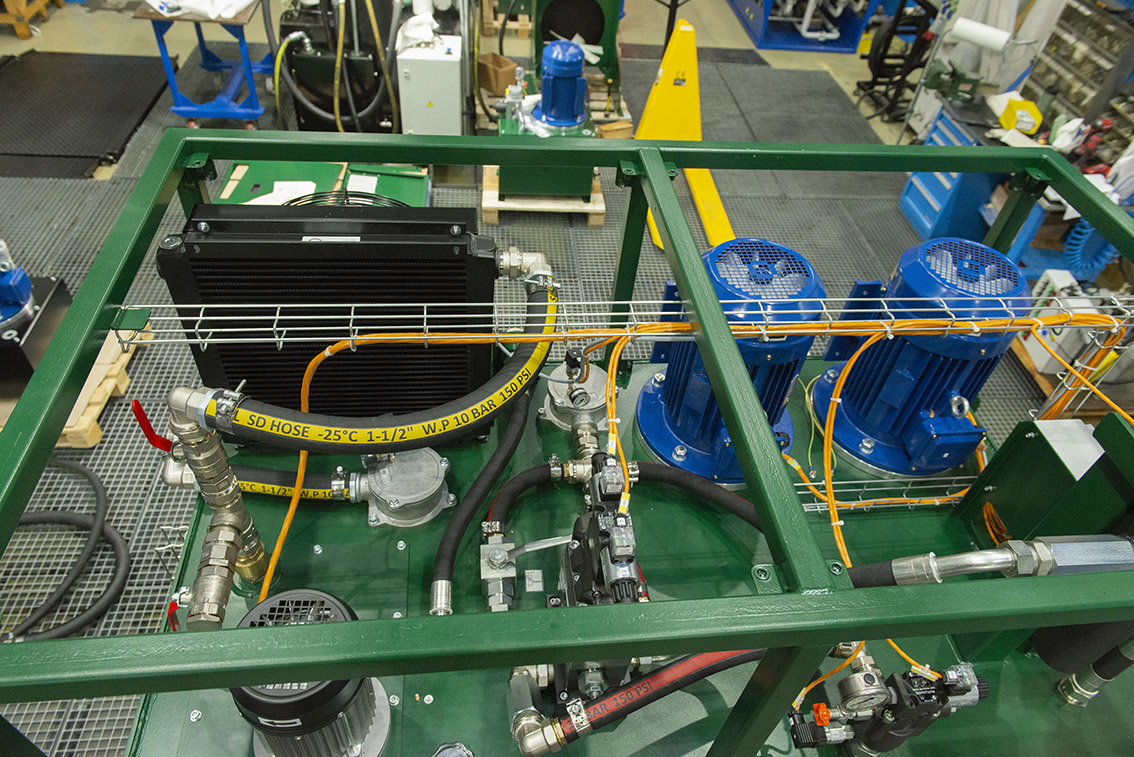

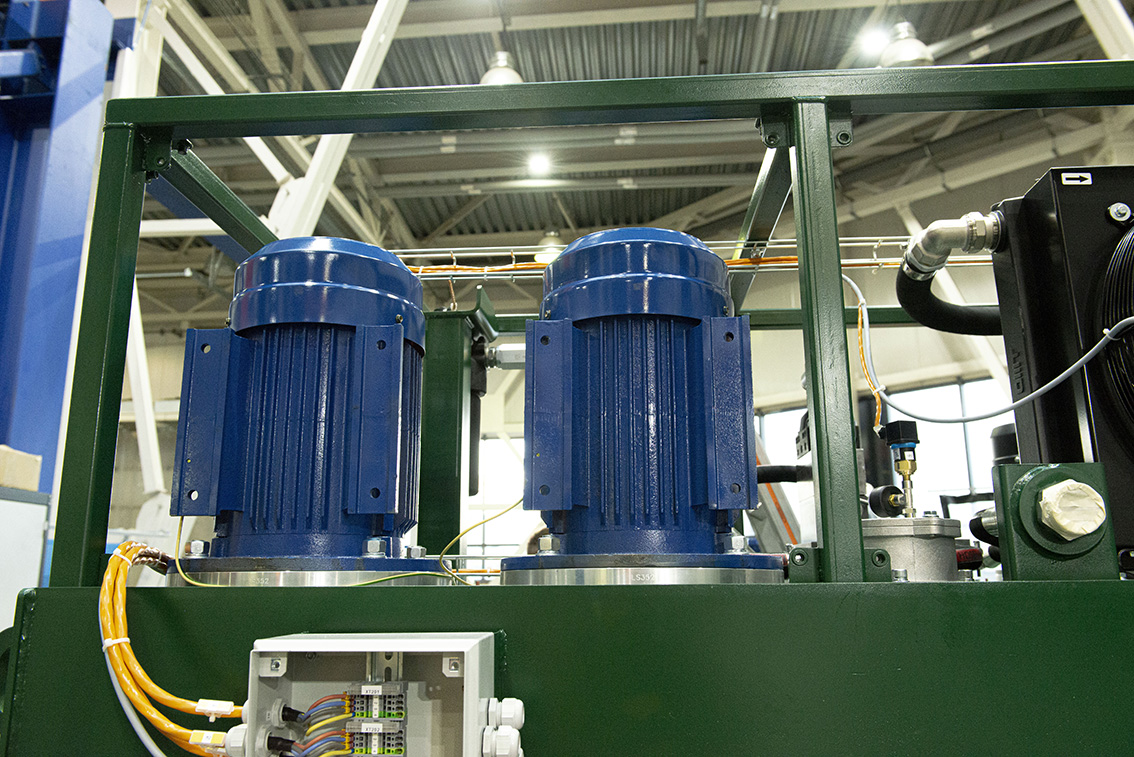

CTR-KV-B2318 используется для подъема рабочей площадки, с которой выполняются работы по футеровке конвертера. Силовой контур станции построен на двух насос-моторных группах — основной и резервной — с шестеренными насосами внешнего зацепления.

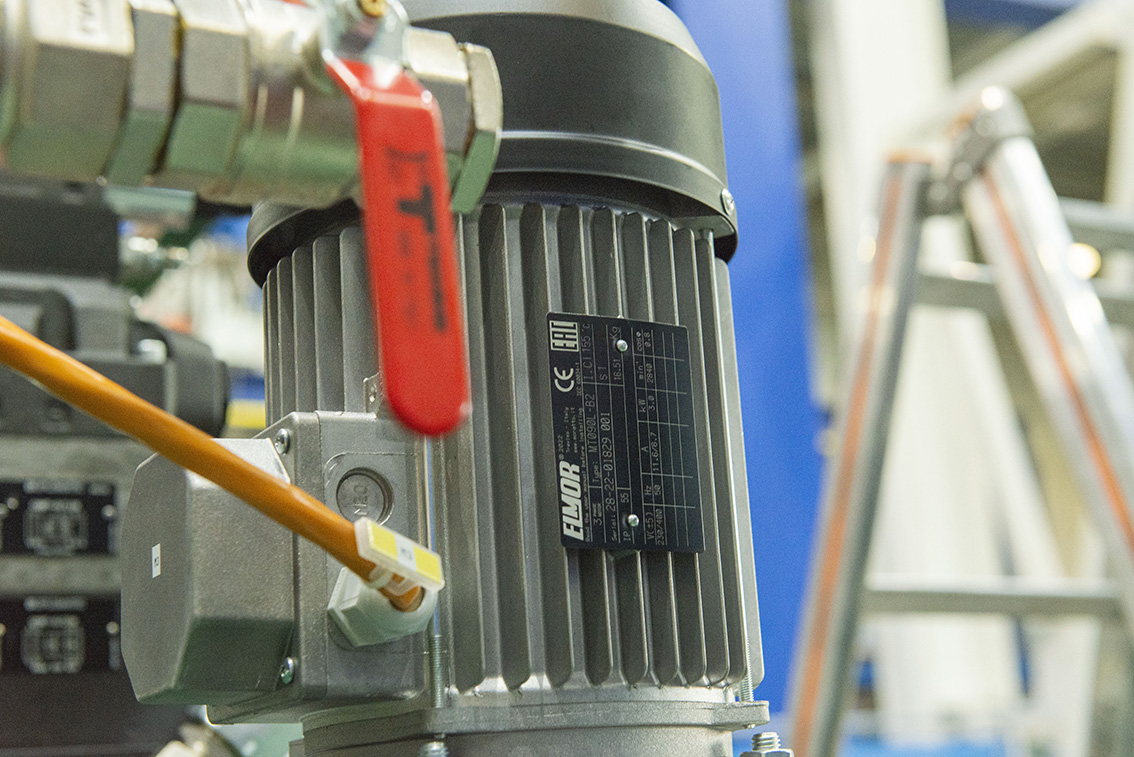

Номинальный расход силового контура составляет 131,4 л/мин при максимальном давлении 45 бар. Объем гидробака — 2000 л, мощность электродвигателя силового контура — 11 кВт.

Фильтрация и охлаждение рабочей жидкости

Подготовка масла вынесена в независимый контур фильтрации и кондиционирования производительностью 150 л/мин. Контур оснащен воздушно-масляным теплообменником и обеспечивает фильтрацию рабочей жидкости с тонкостью 10 мкм; мощность его электродвигателя составляет 3 кВт.

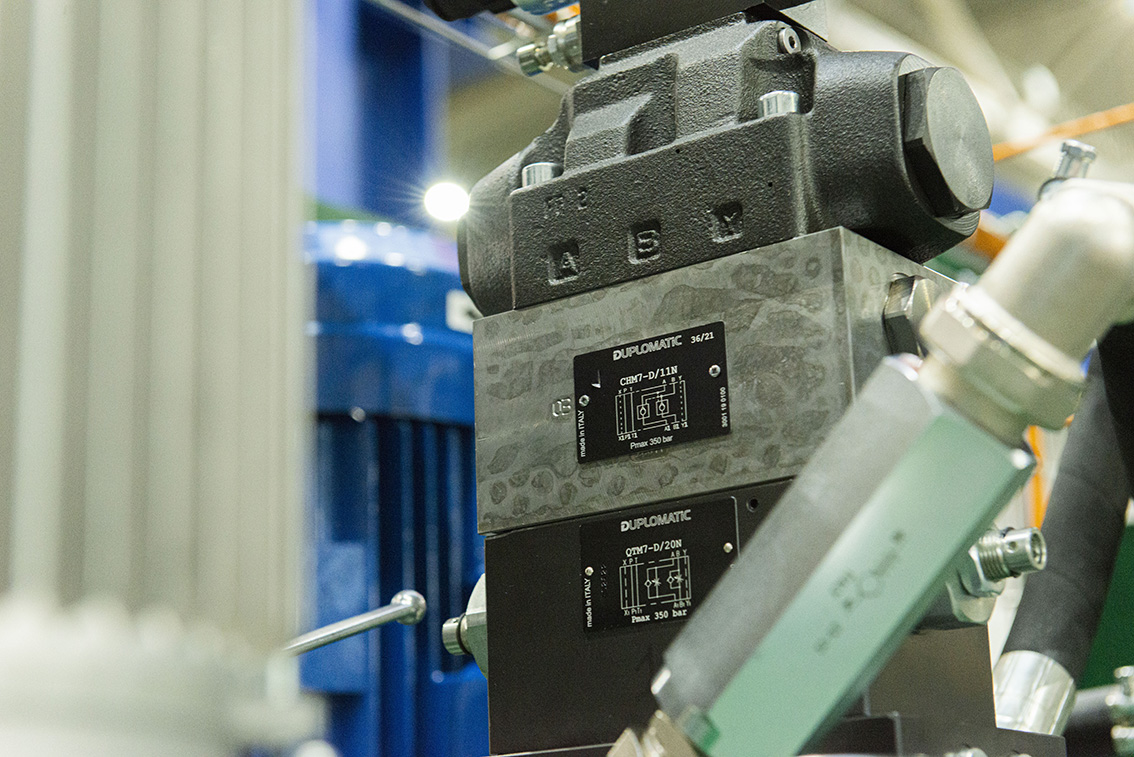

В качестве рабочей жидкости используется минеральное гидравлическое масло HLP класса вязкости ISO VG 32 или 46. Блок регулирующей аппаратуры собран на базе гидрораспределителей типоразмера CETOP 7.

Технические характеристики CTR-KV-B2318
