Гидростанция CTR-KV-B1347 для оборудования футеровки ковшей
Оборудование футеровки металлургических ковшей включает несколько исполнительных механизмов, работа которых требует регулируемого перемещения гидроцилиндров и надежного удержания рабочих органов в заданном положении.
В рамках комплексной модернизации гидравлической системы оборудования футеровки ковшей специалистами ПНЕВМАКС была разработана и поставлена гидростанция CTR-KV-B1347. В состав проекта вошли гидростанция, три гидроцилиндра, комплект гидравлической разводки и регулирующая аппаратура. Гидросистема предназначена для гидравлического питания механизмов оборудования и обеспечивает управление исполнительными цилиндрами в соответствии с требованиями технологического процесса.
Гидропривод трех механизмов оборудования футеровки ковшей

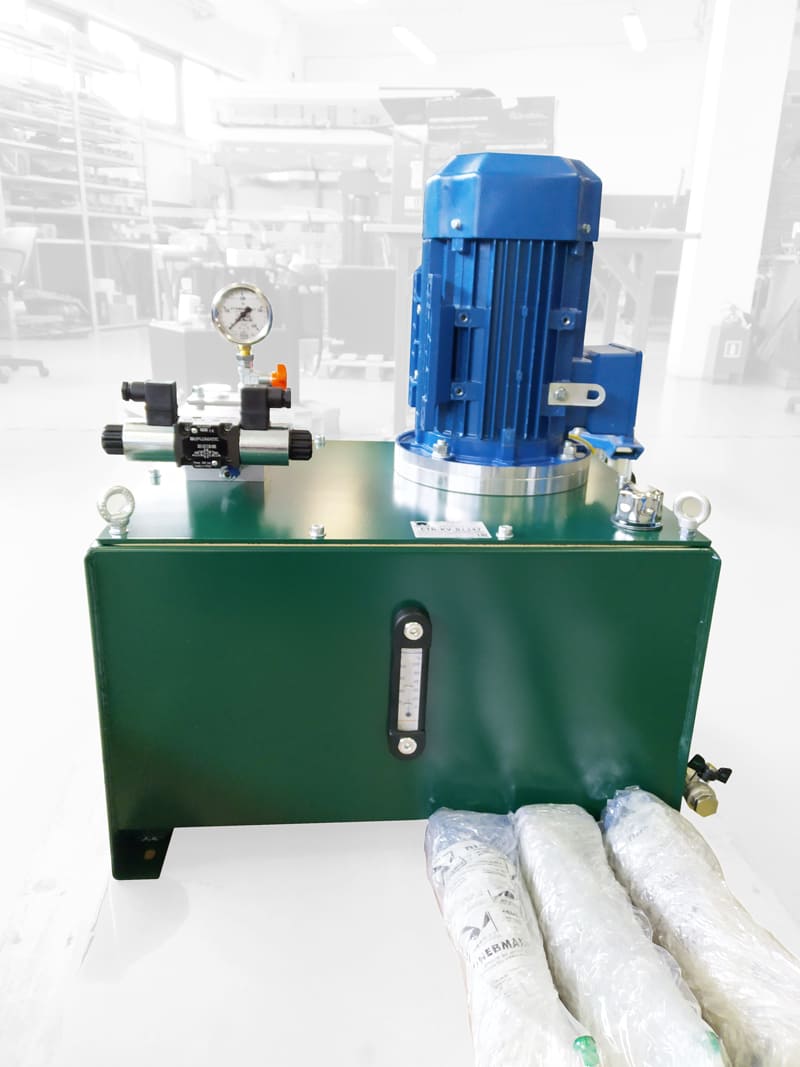

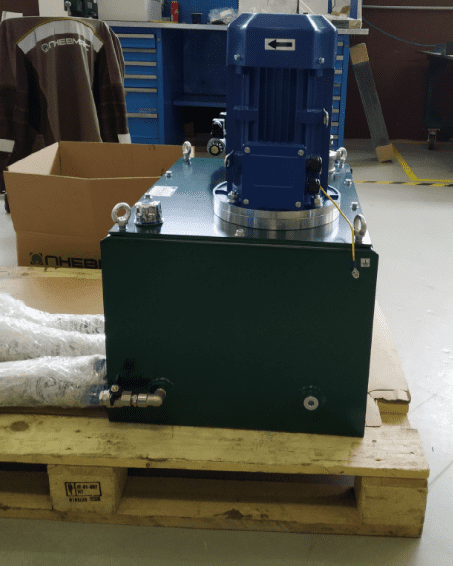

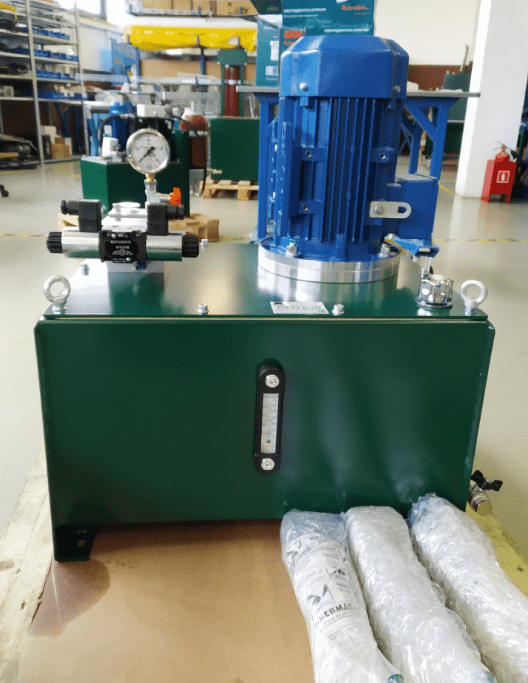

В состав гидростанции входит гидравлическая силовая установка, гидроблок управления, установленный на крышке бака, и вспомогательные элементы.
В качестве силового агрегата используется мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя.

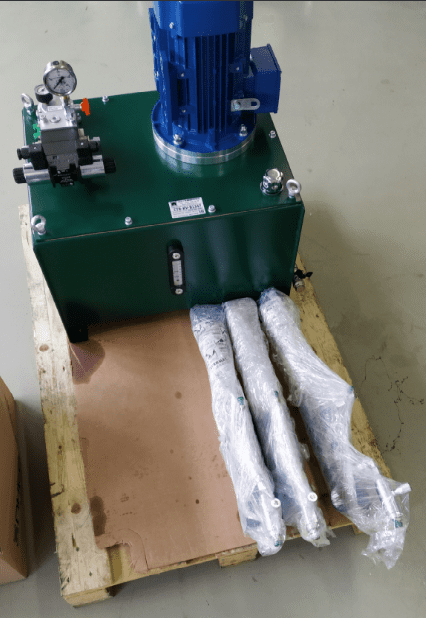

Гидростанция обеспечивает работу трех гидроцилиндров, входящих в состав оборудования футеровки ковшей. Управление системой осуществляется от системы управления оборудования.
Регулирование скорости движения гидроцилиндров
Одной из задач проекта являлось обеспечение согласованной работы нескольких исполнительных механизмов. Для настройки скорости перемещения гидроцилиндров применены дроссельные регуляторы. Каждый гидроцилиндр оснащен индивидуальным дросселем, что позволяет отдельно регулировать скорость движения исполнительных механизмов и обеспечивать требуемую согласованность их работы. Такая схема настройки позволяет адаптировать работу гидропривода к особенностям технологического процесса и условиям эксплуатации оборудования.
Удержание гидроцилиндров в заданном положении
Для предотвращения самопроизвольного перемещения исполнительных механизмов в гидравлической схеме предусмотрен двухсторонний гидрозамок. Гидрозамок обеспечивает удержание гидроцилиндров в заданном положении при воздействии внешней нагрузки и повышает надежность работы оборудования футеровки ковшей.
Контроль параметров гидросистемы
Гидростанция CTR-KV-B1347 рассчитана на непродолжительный режим работы — периодически в течение смены в зависимости от загрузки оборудования.
Для контроля состояния гидросистемы предусмотрены датчики:
- давления;
- максимальной температуры рабочей жидкости;
- опасного уровня рабочей жидкости в баке;
- аварийного уровня рабочей жидкости в баке;
- состояния фильтрующего элемента.
Получаемые сигналы используются для удаленного контроля работы оборудования и своевременного выявления отклонений параметров гидросистемы. Очистка рабочей жидкости выполняется сливным фильтром с тонкостью фильтрации 25 мкм. Контур кондиционирования рабочей жидкости в конструкции гидростанции не предусмотрен.
Технические характеристики CTR-KV-B1347
- объект применения — оборудование футеровки металлургических ковшей;
- объем поставки — гидростанция, три гидроцилиндра, комплект гидравлической разводки и регулирующая аппаратура;
- объем гидробака — 55 л;
- номинальное давление — 180 бар;
- номинальный расход — 6 л/мин;
- мощность электродвигателя — 4 кВт;
- количество гидроцилиндров — 3 шт.;
- тип насоса — нерегулируемый шестеренный;
- рабочая жидкость — гидравлическое минеральное масло ISO VG 32–46;
- тонкость фильтрации сливного фильтра — 25 мкм;
- режим работы — периодически в течение смены.
Гидростанция CTR-KV-B1347 обеспечивает управление исполнительными механизмами оборудования футеровки ковшей, регулирование скорости движения гидроцилиндров и удержание рабочих органов в заданном положении в процессе эксплуатации металлургического оборудования.
