Гидропривод системы управления регулирующими клапанами паровой турбины CTR-KV0306

Модернизация системы управления клапанами паровой турбины

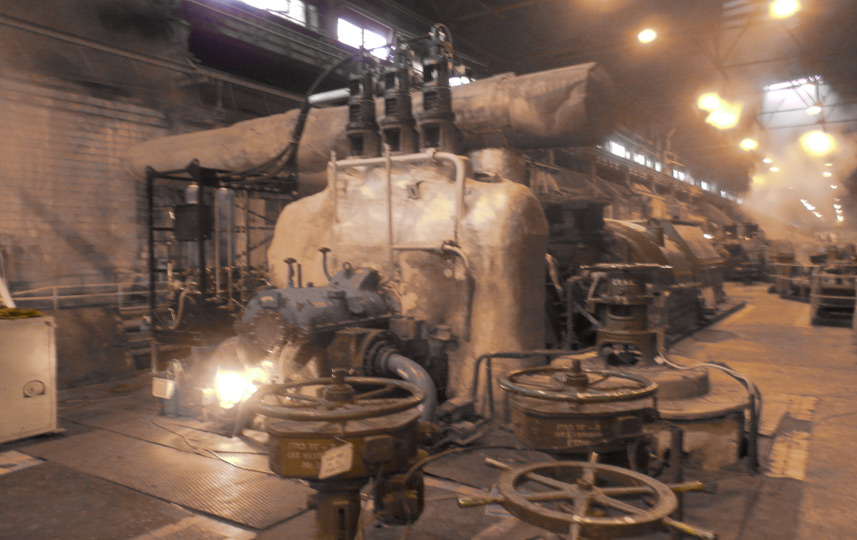

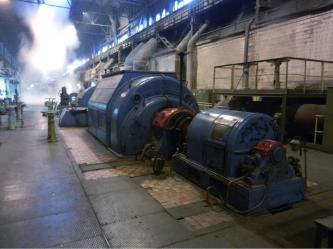

В рамках проекта выполнена модернизация системы управления паровой турбины Р-20-35/7 станции №2 Богословской ТЭЦ. Работы выполнялись по техническому заданию компании ООО «Уралэнергоремонт» и предусматривали замену устаревшей системы управления на базе кулачкового распределительного вала и сервомотора на современный гидравлический привод с индивидуальными гидроцилиндрами.

Основной задачей проекта было повышение точности управления регулирующими клапанами турбины, улучшение характеристик регулирования давления пара и снижение затрат на обслуживание системы парораспределения.

Конструкция гидропривода регулирующих клапанов турбины

Гидропривод CTR-KV0306 предназначен для управления регулирующими клапанами паровой турбины.
В состав системы входят:

• насосная станция CTR-KV0306;
• три гидроцилиндра специального исполнения;
• блоки управления, установленные непосредственно на гидроцилиндрах;
• пропорциональные преобразователи перемещения;
• гидропневматический аккумулятор.

Применение индивидуальных гидроцилиндров позволяет осуществлять непрерывное позиционирование регулирующих клапанов турбины с контролем фактического положения исполнительного механизма. Максимальная скорость перемещения гидроцилиндров составляет до 0,03 м/с.

Аварийное закрытие клапанов паровой турбины

Для обеспечения безопасной работы турбоагрегата гидропривод оснащен гидропневматическим аккумулятором. При отключении электропитания запас гидравлической энергии используется для выполнения аварийного закрытия регулирующих клапанов турбины. Система позволяет обеспечить перевод клапанов в безопасное положение без работы электродвигателей насосной станции.

Особенности гидравлической системы управления

Гидропривод CTR-KV0306 обеспечивает:

• управление тремя регулирующими клапанами паровой турбины;
• точное позиционирование исполнительных механизмов;
• контроль положения клапанов по обратной связи;
• развитие полезного усилия до 8,5 тонн на каждом гидроцилиндре;
• работу исполнительных механизмов при отключении основного электропитания.

Конструкция системы рассчитана на эксплуатацию в составе оборудования энергетического объекта с высокими требованиями к надежности.

Основные технические характеристики гидропривода CTR-KV0306

• объем бака — 220 л;
• номинальное давление насоса — 250 бар;
• номинальный расход — 6,1 / 6,1 л/мин;
• давление настройки предохранительного клапана — 210 / 210 бар;
• рабочая температура рабочей среды — до 70 °С;
• рабочая жидкость — минеральное масло вязкостью 46–100 сСт;
• рекомендуемая вязкость масла — 68 сСт;
• мощность электродвигателей — 2,2 / 2,2 кВт;
• объем гидропневматических аккумуляторов — 35 / 35 л;
• давление зарядки аккумуляторов азотом — 152 / 152 бар.

Результат модернизации системы управления турбиной

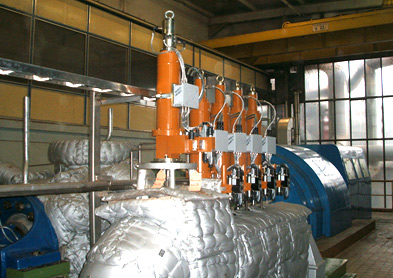

После установки гидропривода CTR-KV0306 была реализована современная система управления регулирующими клапанами паровой турбины с индивидуальными исполнительными механизмами и обратной связью по положению.
Модернизация позволила повысить точность регулирования, упростить обслуживание оборудования и обеспечить выполнение аварийных операций при потере электропитания. Гидропривод успешно эксплуатируется на Богословской ТЭЦ.
