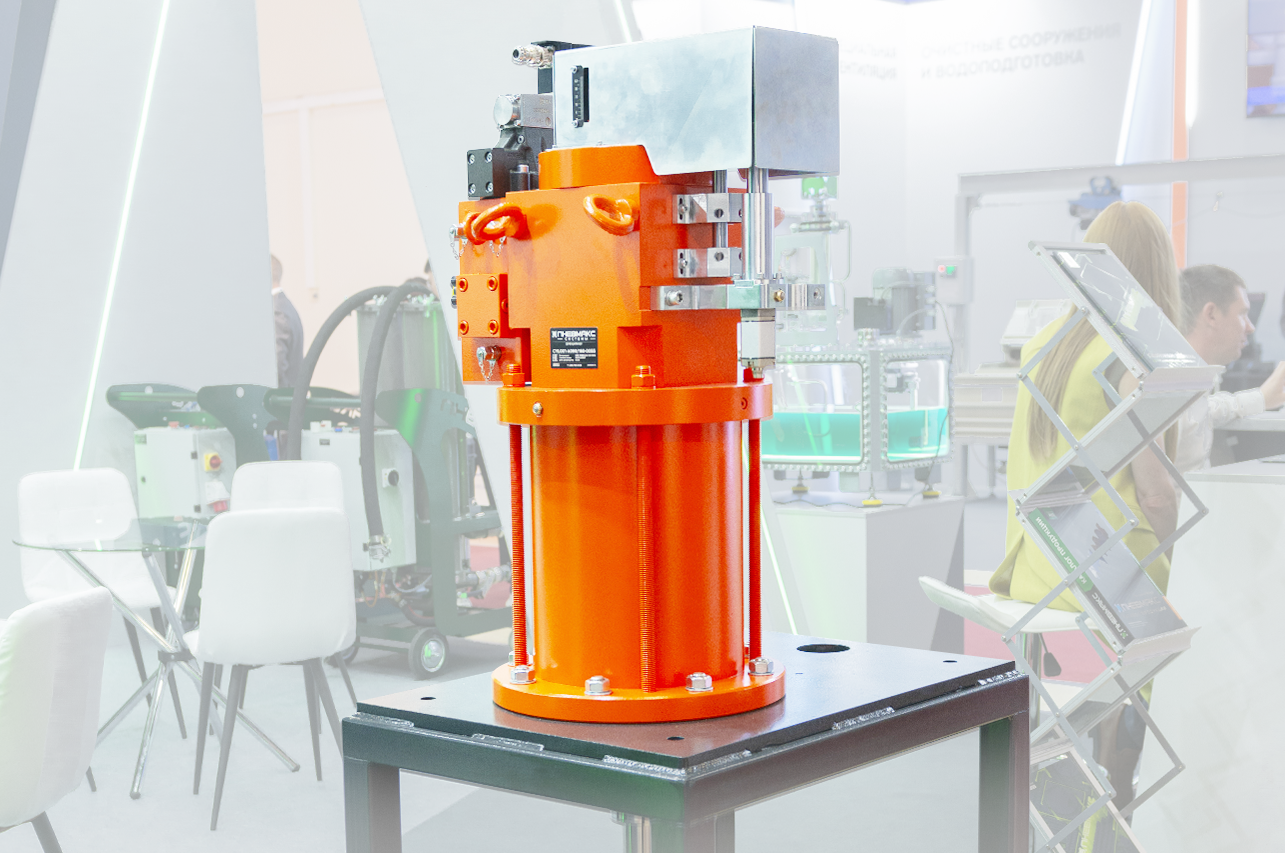

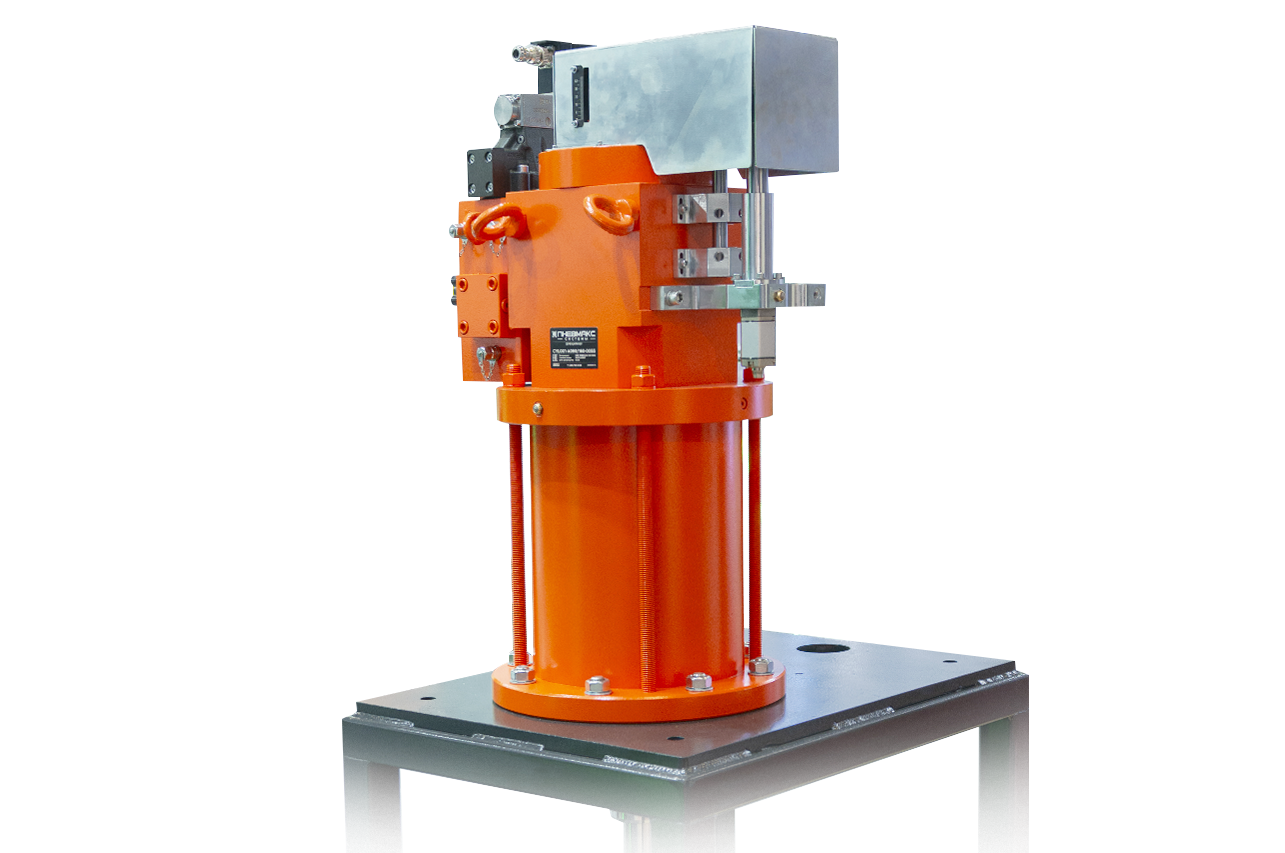

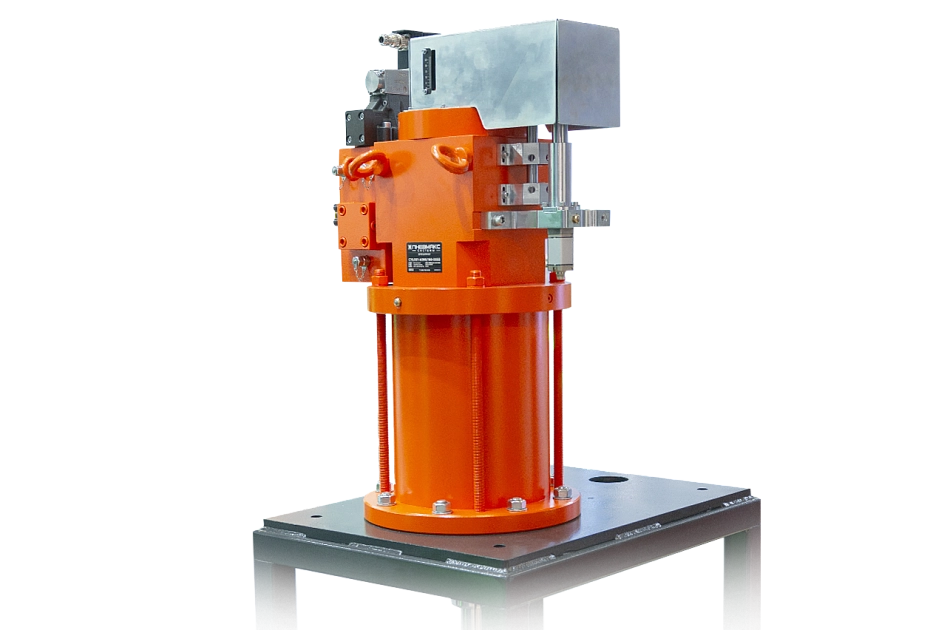

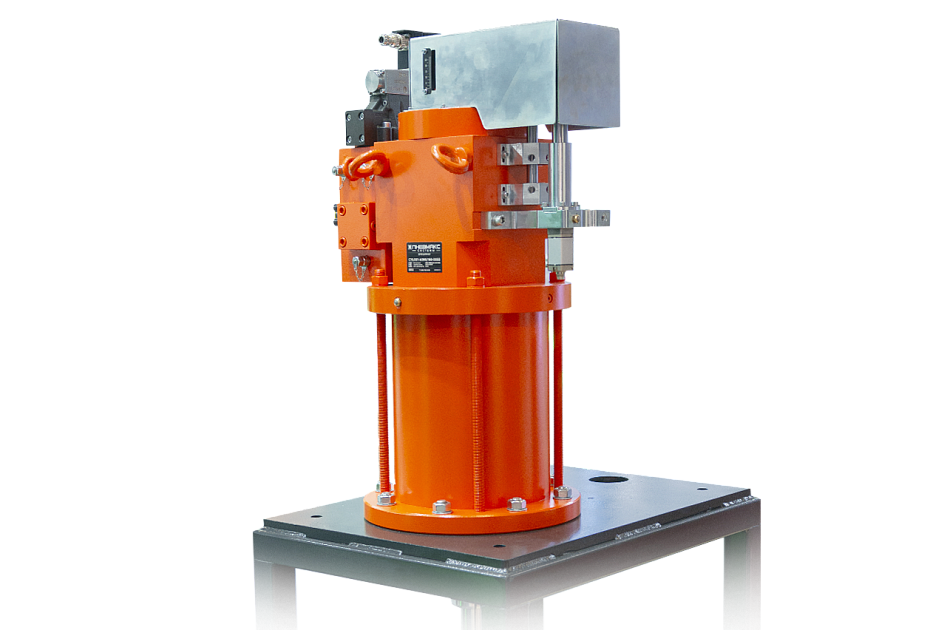

Сервоцилиндр привода клапанов паровых турбин CTR-KV-CYL001

В системах регулирования паровых турбин точность позиционирования регулирующих органов напрямую влияет на устойчивость работы турбоустановки и выполнение функций технологической защиты. Исполнительные механизмы должны обеспечивать не только точное удержание заданного положения клапанов, но и быстрое срабатывание при изменении режима работы оборудования или возникновении аварийных ситуаций.

Сервоцилиндр CTR-KV-CYL001 разработан для применения в составе систем регулирования и защиты паровых турбин. Электрогидравлический привод используется для управления регулирующими, стопорными и отсечными клапанами, а также поворотными регулирующими диафрагмами турбинного оборудования.

В отличие от стандартных гидроцилиндров, сервоцилиндр является исполнительным механизмом, работающим в составе замкнутой системы управления. Управление осуществляется на основании сигналов регулирования и защиты, что позволяет обеспечивать высокоточное позиционирование регулирующих органов и поддержание их положения в процессе эксплуатации турбины.

Одной из ключевых задач проекта стало обеспечение сочетания точности позиционирования и быстродействия. В штатных режимах работы привод обеспечивает стабильное удержание положения клапанов, а при поступлении сигналов защиты способен выполнять быстрое перемещение исполнительного органа в требуемое положение.

Конструкция сервоцилиндра рассчитана на длительную непрерывную эксплуатацию в составе энергетического оборудования. Решение может использоваться в приводах регулирующих клапанов, стопорных клапанов, отсечных клапанов и регулирующих диафрагм паровых турбин различного назначения.

В зависимости от требований конкретной турбоустановки сервоцилиндр может выполняться в различных конструктивных вариантах. Предусмотрены тянущее и толкающее исполнения в зависимости от направления открытия клапана. По способу возврата исполнительного механизма могут использоваться варианты с пружинным возвратом либо двусторонним гидравлическим управлением. Конструкция также может предусматривать наличие или отсутствие гидравлического демпфера в зависимости от требований к динамике работы привода.

Для обеспечения совместимости с различными системами регулирования турбин сервоцилиндр адаптируется под конкретный тип управляемого органа и требования системы управления. Такой подход позволяет использовать единые инженерные принципы при проектировании приводов для различных типов турбинного оборудования.

Электрогидравлическая схема привода обеспечивает совместную работу гидравлической и электрической частей системы управления. Для управления используются электромагнитные клапаны с напряжением питания 24 В постоянного тока, что позволяет интегрировать привод в существующие системы автоматизации энергетических объектов.

Основные технические характеристики

Климатическое исполнение

• УХЛ4 по ГОСТ 15150-69.

Условия эксплуатации

• температура окружающей среды: от 0 до +85 °С;
• рабочая жидкость: минеральное масло ISO VG 32–46;
• температура рабочей жидкости: от 0 до +80 °С;
• рекомендуемая температура рабочей жидкости: от +40 до +60 °С.

Параметры гидроцилиндра

• диаметр поршня — 160 мм;
• диаметр штока — 90 мм;
• номинальный ход штока — 30 мм;
• максимальный ход штока — 55 мм;
• рабочее давление — 18 МПа.


Электрическая часть

• напряжение питания катушек электромагнитных клапанов — 24 В постоянного тока (DC).


Для систем регулирования паровых турбин важно не только точное удержание положения регулирующих органов, но и возможность их быстрого перемещения при срабатывании защитных алгоритмов. Конструкция сервоцилиндра CTR-KV-CYL001 позволяет совместить требования к точности позиционирования, быстродействию и адаптации привода под различные типы клапанов турбинного оборудования.
