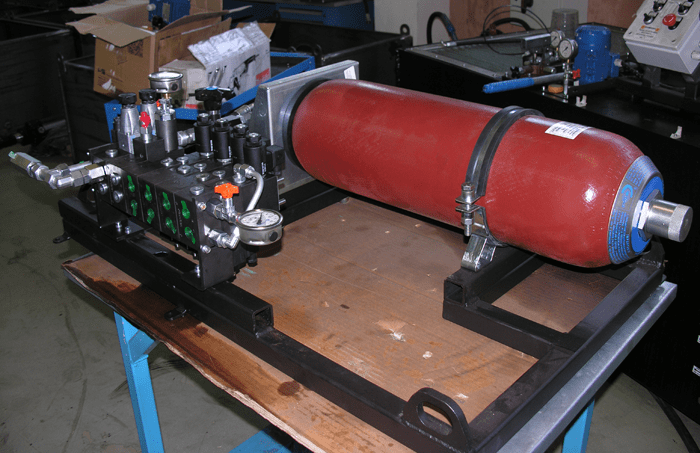

Гидроблок аварийного закрытия шиберных затворов бункеров подачи песка в литейные опоки BLKV03-0179

Для литейного конвейера предприятия по производству чугунных сантехнических изделий ПНЕВМАКС разработала гидроблок BLKV03-0179. Он интегрирован в существующую гидросистему управления шиберными затворами бункеров подачи песка в литейные опоки.

До модернизации при аварийном отключении электроэнергии затворы оставались открытыми и песок продолжал поступать на конвейер. Для его удаления требовалась ручная очистка оборудования, что приводило к дополнительному расходу формовочного материала и остановкам технологического процесса.

Аварийное закрытие шиберных затворов при отключении электропитания

Гидроблок построен таким образом, чтобы закрытие затворов происходило автоматически именно при исчезновении напряжения. В схеме применены гидроклапаны с нормально открытым исполнением.

При отключении электропитания рабочая жидкость из гидроаккумулятора поступает в поршневые полости четырех гидроцилиндров, а их штоковые полости соединяются со сливной линией. Возникающий перепад давления перемещает штоки гидроцилиндров и закрывает шиберные затворы бункеров.

В качестве независимого источника гидравлической энергии установлен баллонный гидроаккумулятор объемом 20 л. Его располагаемый объем при рабочих параметрах системы составляет 5,6 л при расчетной потребности аварийного цикла около 4,5 л.

После интеграции BLKV03-0179 в существующую гидросистему закрытие затворов при аварийном отключении электроэнергии выполняется без участия оператора и без использования электропривода.

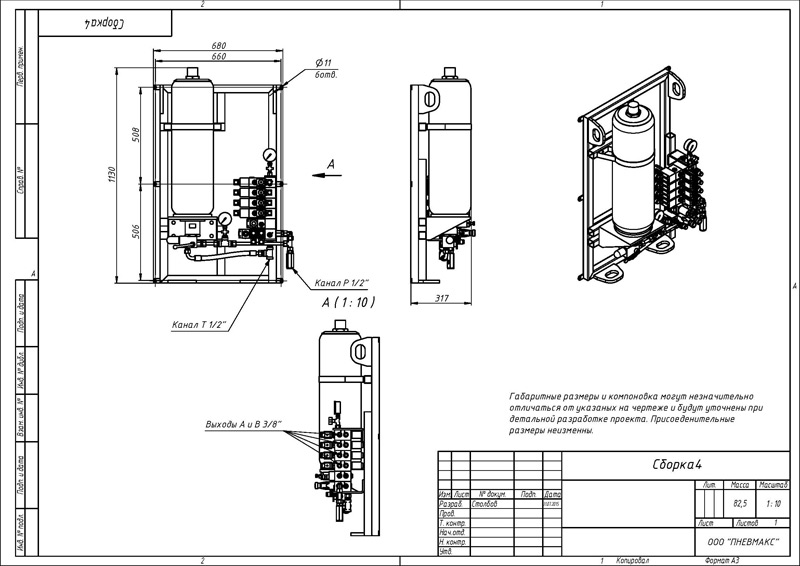

Технические характеристики BLKV03-0179
