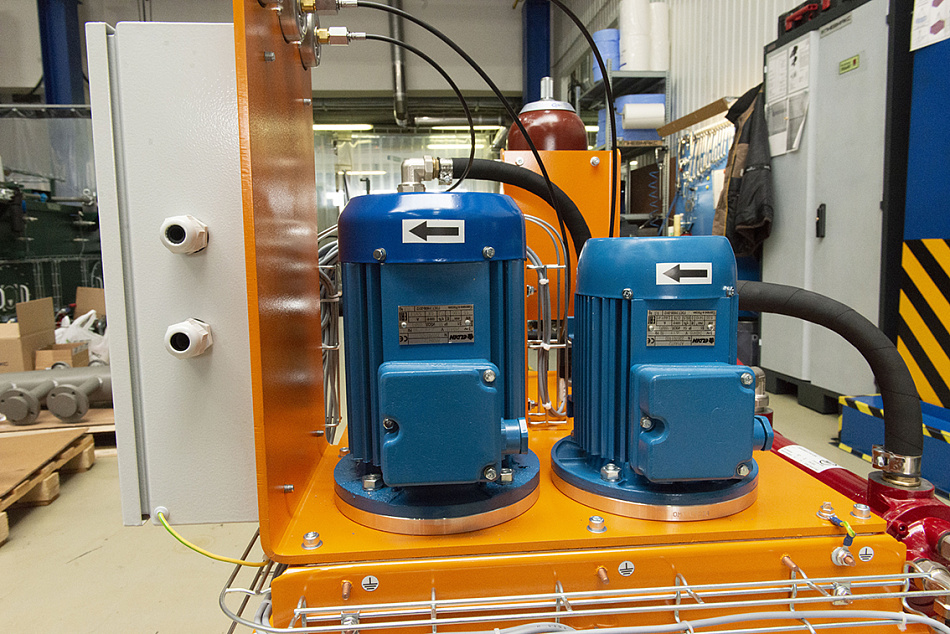

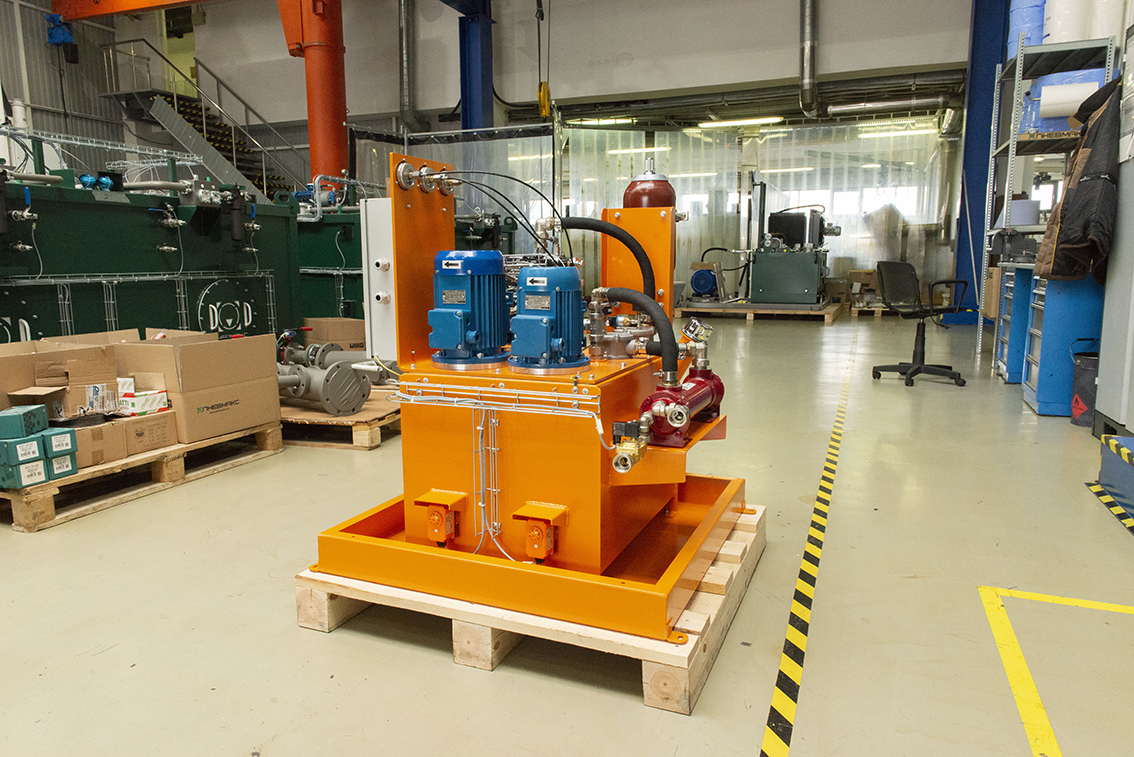

Гидростанция для стана холодной прокатки труб ХПТР4-8

проект CTR-KV-B2073

Для привода исполнительных механизмов стана холодной прокатки труб ХПТР 4-8 ПНЕВМАКС разработала компактную гидростанцию CTR-KV-B2073.

Станция обеспечивает работу гидропривода прокатного оборудования и одновременно поддерживает требуемую чистоту и температуру рабочей жидкости. Для разделения этих функций гидросистема построена на базе двух независимых контуров.

Гидропривод стана холодной прокатки труб

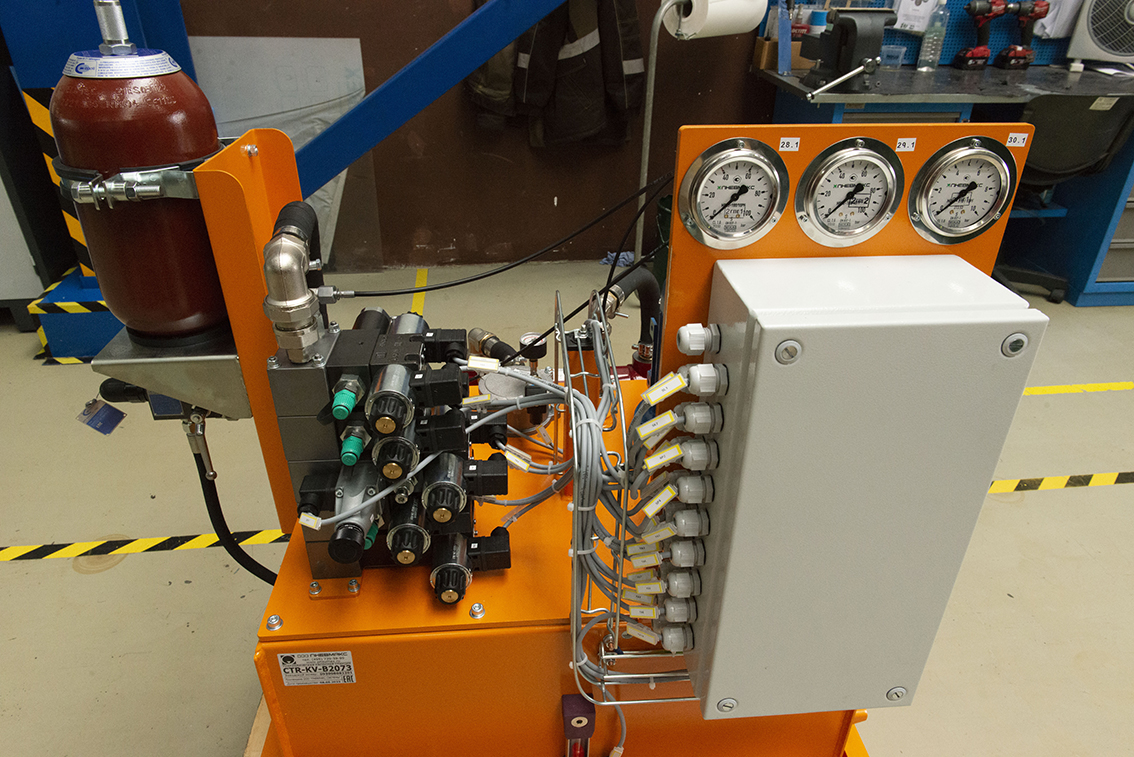

Силовой контур гидростанции предназначен для подачи рабочей жидкости к исполнительным механизмам стана ХПТР 4-8. В системе применены гидрораспределители монтажного стандарта CETOP 3. Максимальное рабочее давление составляет 50 бар, мощность электродвигателя силового контура — 1,5 кВт. Конкретный перечень исполнительных механизмов в исходных данных не указан, поэтому в карточке не приводится их назначение и последовательность работы.

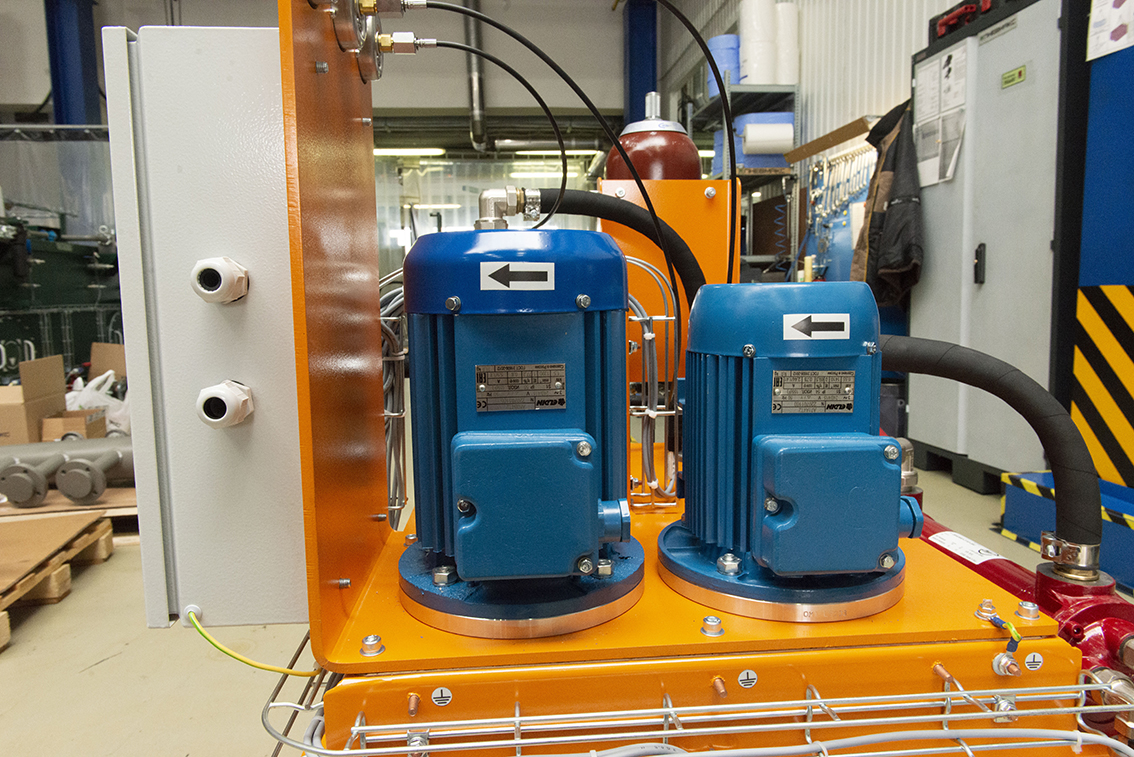

Два независимых контура гидростанции

CTR-KV-B2073 включает:

силовой контур гидропривода стана;
независимый контур фильтрации и кондиционирования масла.

Разделение контуров позволяет выполнять очистку и охлаждение рабочей жидкости независимо от текущей работы исполнительных механизмов. Производительность контура фильтрации и кондиционирования составляет 15,4 л/мин.

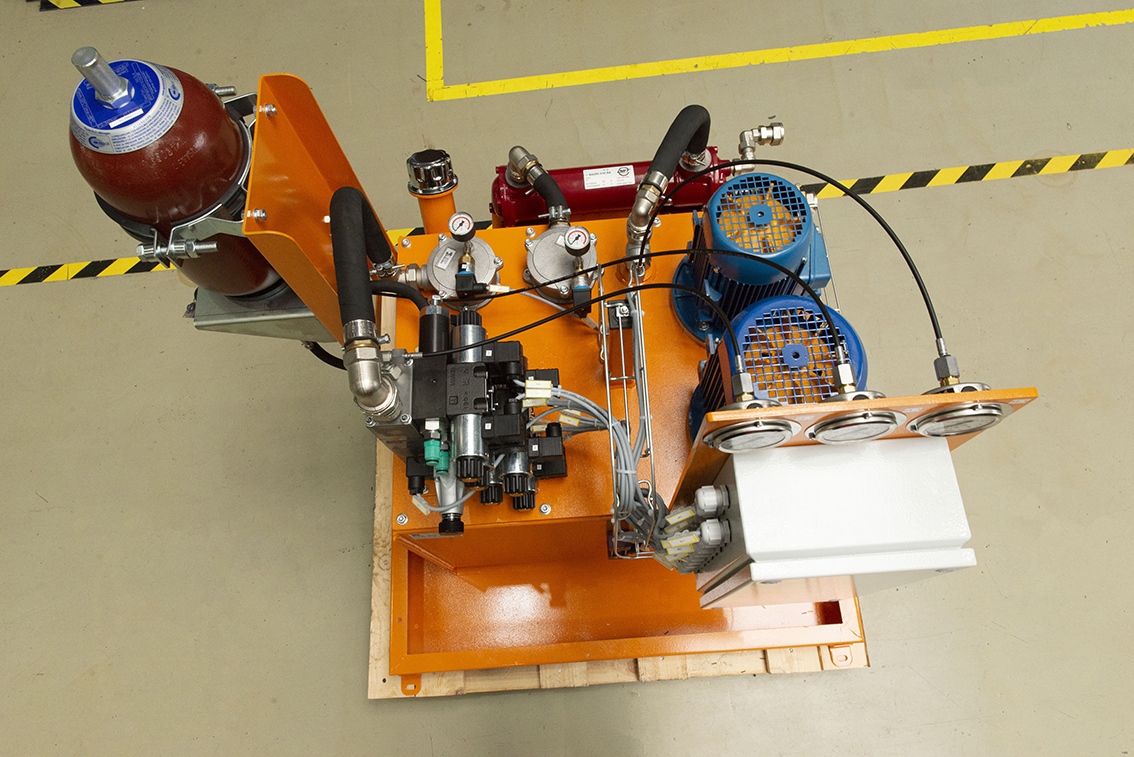

Компактная компоновка на гидробаке

Гидростанция выполнена на базе гидробака объемом 100 л.

Силовой агрегат и блок регулирующей гидроаппаратуры размещены непосредственно на крышке бака. Такая компоновка сокращает общие габариты станции и объединяет основные гидравлические узлы в одном конструктивном модуле. Масса гидростанции без рабочей жидкости составляет 220 кг.

Фильтрация и водяное охлаждение рабочей жидкости

Отдельный контур кондиционирования поддерживает чистоту и температурный режим масла в гидросистеме стана.Тонкость фильтрации составляет 5 мкм. Для отвода тепла предусмотрено водяное охлаждение рабочей жидкости. В качестве рабочей жидкости применяется минеральное гидравлическое масло HLP классов вязкости ISO VG 32 или ISO VG 46.

Технические характеристики CTR-KV-B2073

объект применения — стан холодной прокатки труб ХПТР 4-8;
объем гидробака — 100 л
максимальное давление — 50 бар
мощность электродвигателя силового контура — 1,5 кВт
производительность контура фильтрации и кондиционирования — 15,4 л/мин
тонкость фильтрации —5 мкм
охлаждение рабочей жидкости — водяное
рабочая жидкость — минеральное масло HLP ISO VG 32 или ISO VG 46
гидрораспределители — CETOP 3
масса без рабочей жидкости — 220 кг
