Гидромолот BLKV_SP-0055 для демонтажа фурменного холодильника в доменном производстве

Доменная печь представляет собой один из ключевых агрегатов металлургического производства, работа которого связана с воздействием высоких температур и значительных механических нагрузок на элементы конструкции. В процессе эксплуатации отдельные узлы доменной печи требуют периодического обслуживания и замены, включая фурменные холодильники, являющиеся элементами системы охлаждения доменной печи.

Для выполнения ремонтных работ на доменной печи специалистами ПНЕВМАКС был разработан гидромолот BLKV_SP-0055, предназначенный для демонтажа фурменных холодильников. Устройство обеспечивает создание ударного воздействия, необходимого для выполнения операций по извлечению и демонтажу элементов оборудования доменного производства.

Гидромолот выполнен в виде навесного оборудования для минипогрузчика и подключается к существующей гидравлической системе машины с использованием рукавов высокого давления и быстроразъемных соединений. Такое решение позволяет использовать имеющуюся гидросистему базовой техники без применения отдельной гидростанции.

Гидравлический молот представляет собой гидравлический ударный механизм, предназначенный для выполнения демонтажных работ на оборудовании доменного производства. Устройство использует энергию гидравлической системы базовой машины для формирования ударного воздействия, необходимого при ремонте доменной печи и демонтаже отдельных узлов металлургического оборудования.Основным рабочим органом устройства является ударный гидроцилиндр, преобразующий энергию гидравлической системы в ударное воздействие. Конструкция обеспечивает энергию удара не менее 500 Дж, необходимую для выполнения демонтажных работ в условиях металлургического производства.

Формирование ударного режима осуществляется с использованием гидроаккумуляторов, установленных на гидроблоке. Давление зарядки гидроаккумуляторов определяет готовность оборудования к работе и контролируется с помощью реле давления. Использование гидроаккумуляторов позволяет формировать требуемый режим работы гидромолота и обеспечивать необходимые параметры ударного воздействия при демонтаже оборудования доменной печи. Такое решение применяется для создания высокой энергии удара при ограниченных габаритах гидравлического оборудования.

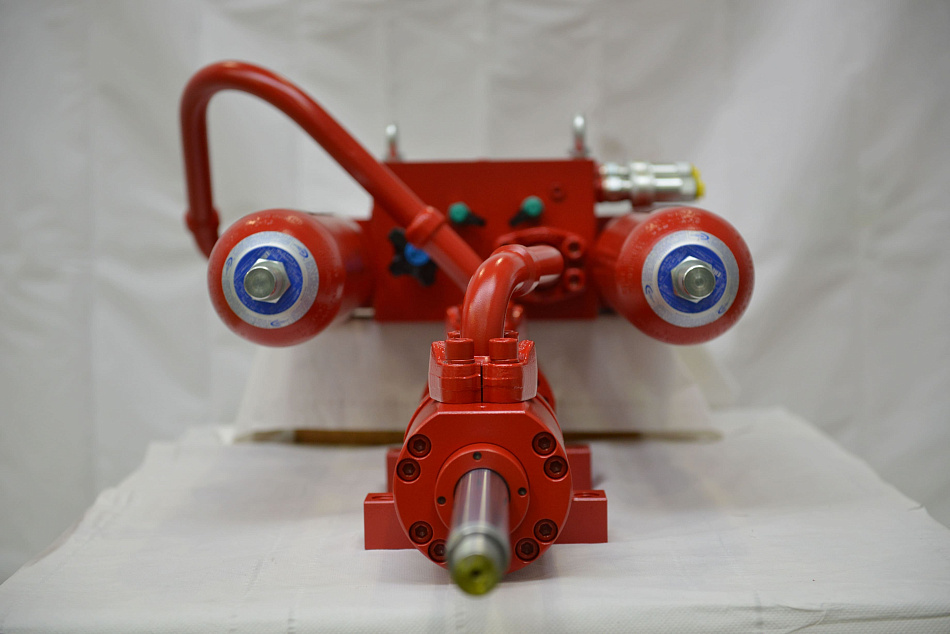

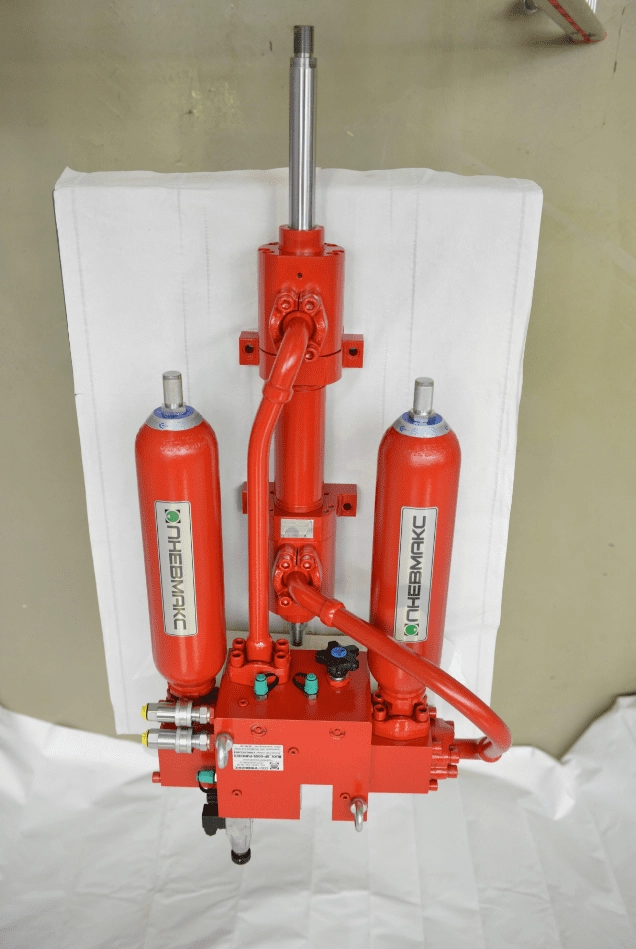

Гидроблок с контрольно-регулирующей аппаратурой расположен в непосредственной близости от ударного гидроцилиндра и соединен с ним сварными трубопроводами. На гидроблоке также размещены два гидроаккумулятора, обеспечивающие необходимый режим работы устройства.

Гидромолот разработан с учетом габаритных ограничений, установленных заказчиком. Общая масса конструкции составляет не более 150 кг, что позволяет использовать оборудование совместно с минипогрузчиком и выполнять работы в ограниченном пространстве производственных участков.

Для эксплуатации оборудования применяется негорючая рабочая жидкость HFDU 46. Использование данного типа рабочей жидкости соответствует условиям эксплуатации оборудования в металлургическом производстве, где предъявляются повышенные требования к промышленной безопасности гидравлических систем.

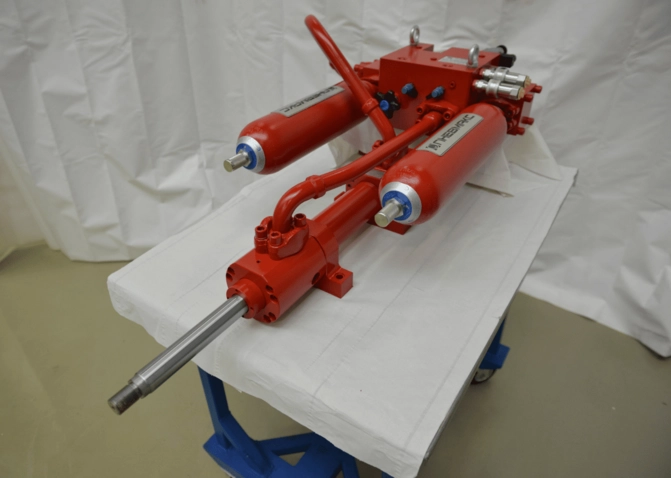

Во время испытаний гидромолот был смонтирован на транспортной раме. Проведенные испытания подтвердили работоспособность конструкции и соответствие оборудования заданным техническим параметрам.

Гидромолот BLKV_SP-0055 предназначен для демонтажа фурменных холодильников и выполнения ремонтных работ на доменных печах, где требуется применение гидравлического ударного механизма с гидроаккумуляторным накоплением энергии. Устройство относится к специализированному гидрооборудованию доменного производства и используется при выполнении работ по демонтажу оборудования доменной печи.

Основные технические характеристики:
