Гидростанция муфтонаверточного станка CTR-KV0371

Для муфтонаверточного станка ПНЕВМАКС разработала насосную станцию CTR-KV0371. Оборудование используется при сборке резьбового соединения «труба-муфта» с контролируемым моментом затяжки.

Муфтонаверточный станок работает с трубами условным диаметром от 140 до 245 мм и муфтами диаметром от 153 до 270 мм. Максимальный момент навинчивания муфты на трубу составляет 4000 кг·м.

Гидропривод муфтонаверточного станка

Насосная станция CTR-KV0371 обеспечивает гидравлическое питание исполнительных механизмов станка в автоматизированном технологическом цикле. В процессе работы выполняются подача трубы, зажим, предварительное и окончательное навинчивание муфты с заданным крутящим моментом, освобождение зажима и передача трубы в накопитель.

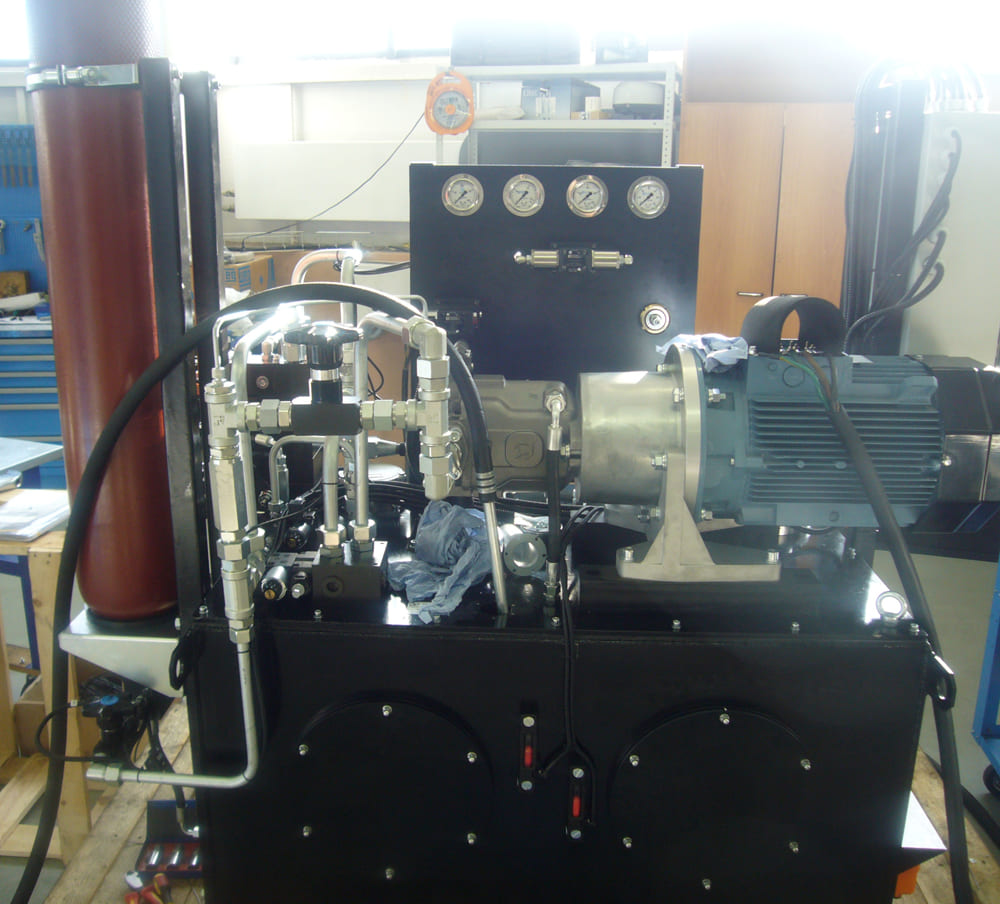

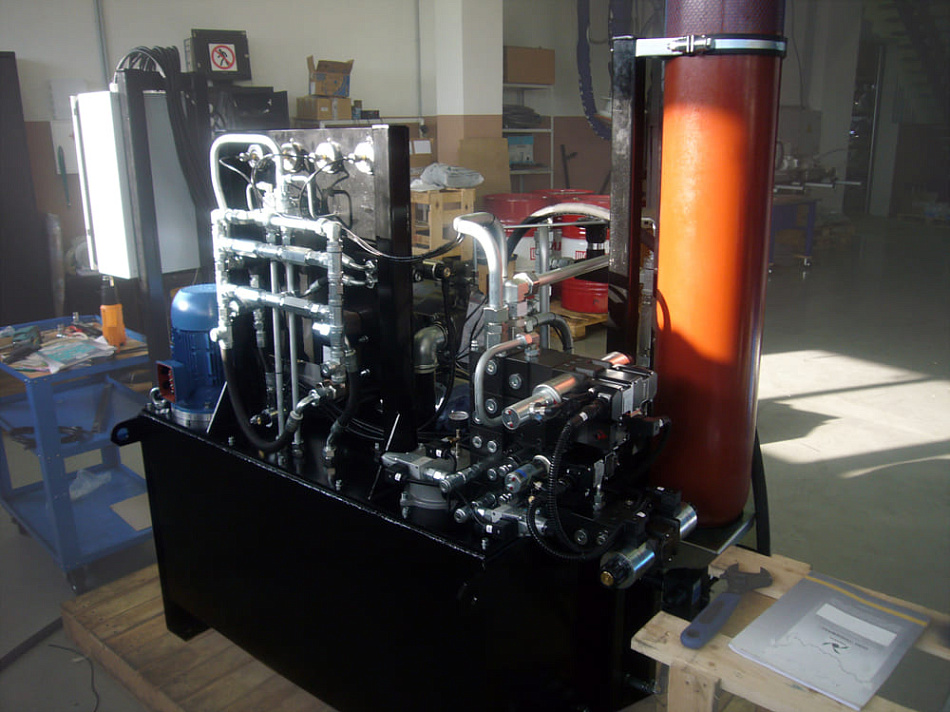

Станция выполнена с гидробаком объемом 390 л и двумя электроприводами мощностью 18,5 и 3 кВт. Гидросистема имеет несколько потоков с подачей 105, 5,1 и 13,6 л/мин и работает на уровнях давления 100, 210 и 10 бар.

CTR-KV0371 поставляется в сборе с гидравлической аппаратурой.

Технические характеристики CTR-KV0371
