Гидропривод для кольцепрокатного стана

Для кольцепрокатного стана ПНЕВМАКС разработала и поставила гидропривод, рассчитанный на работу с крупногабаритными кольцевыми заготовками. Стан предназначен для прокатки колец диаметром от 0,4 до 3,5 м из различных марок сталей, а также для обработки титановых заготовок.

Для работы с титаном оборудование оснащено системой автоматического нагрева валков. Выпускаемые на стане кольца предназначены для применения в энергетической, авиационной, космической и химической отраслях.

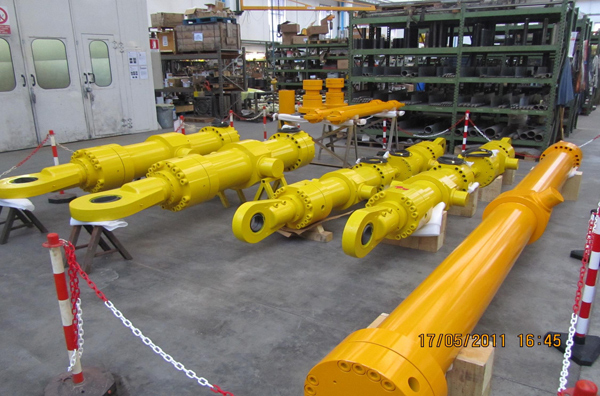

Гидропривод включает три насосных агрегата, из которых два работают как основные, а третий находится в резерве. Гидроцилиндры изготовлены по чертежам заказчика и адаптированы к конструкции исполнительных механизмов стана.

Пропорциональное управление механизмами кольцепрокатного стана

Гидросистема управляет несколькими исполнительными механизмами с разными требованиями к движению и усилию. Пропорциональная аппаратура используется для управления гидроцилиндром наклона, регулирования усилия зажимного гидроцилиндра и управления гидроцилиндром подъема.

Рабочее давление гидростанции составляет 280 бар и может перенастраиваться в соответствии с режимом работы оборудования.

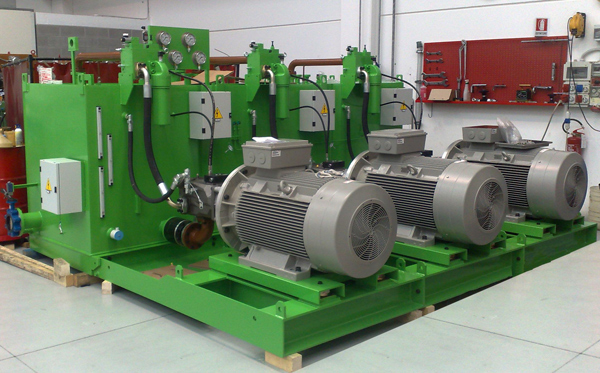

Основные насосные агрегаты построены на аксиально-поршневых насосах производительностью 400 л/мин. Каждый насос оснащен регулятором давления и регулятором мощности. Привод насосов выполняют электродвигатели мощностью 200 кВт.

Гидробак объемом 5000 л изготовлен из нержавеющей стали. В состав системы входят фильтрация и охлаждение рабочей жидкости, а также визуальный и автоматический контроль уровня, температуры и чистоты масла.

Для подключения электрического оборудования предусмотрено семь клеммных коробок.
