Гидросистема управления подъемом и опусканием судовой мачты CTR-KV-A0169

Гидропривод судового механизма изменения положения мачты

На судах и плавучих объектах изменение положения мачт может потребоваться при прохождении под мостовыми сооружениями, транспортировке судна или выполнении специальных эксплуатационных операций.

Для таких задач требуется надежный гидропривод, обеспечивающий контролируемое перемещение конструкции и безопасную работу исполнительных механизмов.

Гидростанция CTR-KV-A0169 разработана для управления гидроцилиндрами подъема и опускания кормовой (главной) мачты и предназначена для эксплуатации в составе судового оборудования.

Управление гидроцилиндрами судовой мачты

Основной задачей проекта являлось создание компактной гидростанции, обеспечивающей стабильную работу механизма изменения положения мачты и удобство технического обслуживания.

Гидросистема обеспечивает:

• управление гидроцилиндрами подъема и опускания мачты;
• надежную работу гидропривода;
• очистку рабочей жидкости в процессе эксплуатации;
• снижение динамических нагрузок и уровня шума насосного агрегата;
• визуальный контроль основных параметров системы.

Для управления применена унифицированная гидравлическая аппаратура Duplomatic, совместимая с современными отечественными и зарубежными аналогами.

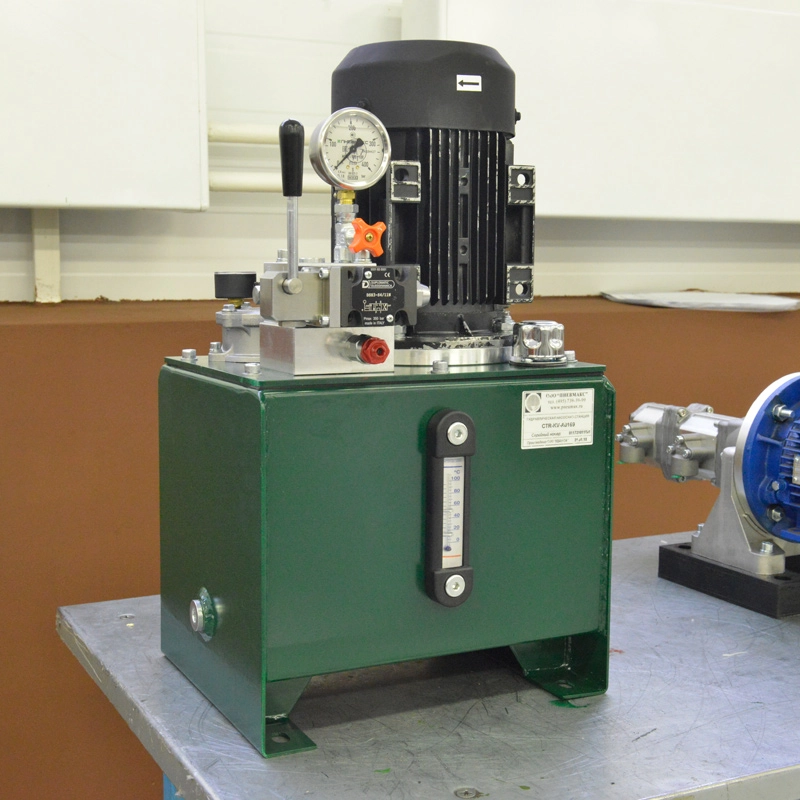

Конструкция гидростанции CTR-KV-A0169

Гидростанция выполнена в виде компактного гидравлического агрегата, включающего:

• гидробак;
• мотор-насосную группу;
• предохранительный клапан;
• блок направляющих и регулирующих клапанов.

В качестве силового агрегата применяется электродвигатель с шестеренным насосом.

Передача крутящего момента осуществляется через кулачковую муфту с демпфирующей вставкой. Такое решение позволяет снизить уровень шума и уменьшить динамические нагрузки при работе насосного агрегата.

Фильтрация рабочей жидкости и обслуживание гидросистемы

Для поддержания параметров рабочей жидкости предусмотрена система фильтрации.

Гидробак оснащен:

• визуальным указателем уровня масла;
• воздушным фильтром-сапуном;
• сливным устройством для обслуживания.

В сливной линии установлен фильтр с визуальным индикатором загрязнения и встроенным перепускным клапаном.

Перепускной клапан защищает фильтрующий элемент от повреждения при увеличении сопротивления потоку и повышении давления в фильтрующем контуре.

Ручное управление гидроприводом мачты

Управление гидроклапаном осуществляется вручную, что обеспечивает простоту эксплуатации и обслуживания оборудования.

Конструкция гидростанции предусматривает удобный доступ к основным узлам и элементам контроля, что упрощает проведение регламентных работ в процессе эксплуатации.

Технические характеристики гидростанции CTR-KV-A0169

• суммарная мощность электродвигателя — 1,1 кВт;
• питание электродвигателя — 220 В, 50 Гц;
• количество фаз — 1;
• управление гидроклапаном — ручное;
• тип насоса — шестеренный;
• тонкость фильтрации сливного фильтра — 25 мкм;
• тонкость фильтрации всасывающего фильтра — 90 мкм.

Области применения аналогичных гидросистем

Проектные решения, реализованные в гидростанции CTR-KV-A0169, могут использоваться при разработке гидросистем для управления механизмами изменения положения конструкций на судах и плавучих объектах.

К таким задачам относятся:

• управление гидроприводами подъема и опускания конструкций;
• приводы судового палубного оборудования;
• гидравлические системы управления специальными механизмами.
