Гидростанция тропического исполнения для управления подъемным механизмом CTR-KV1227

Гидропривод для эксплуатации в условиях тропического климата

Эксплуатация гидравлического оборудования в условиях тропического климата предъявляет повышенные требования к защите от коррозии, стабильности работы компонентов и контролю технического состояния системы.

Высокая влажность, повышенная температура окружающей среды и воздействие агрессивных факторов требуют применения материалов и конструктивных решений, рассчитанных на длительную эксплуатацию в подобных условиях.

Гидростанция CTR-KV1227 разработана для управления гидроцилиндрами подъема и опускания конструкции. Оборудование выполнено в климатическом исполнении ТВ3 по ГОСТ 15150-69 и предназначено для работы в условиях тропического климата.

Управление подъемно-опускным механизмом с контролем параметров

Основной задачей проекта являлось создание компактной гидравлической системы, обеспечивающей управление исполнительными механизмами и автоматический контроль основных параметров работы оборудования.

Гидростанция обеспечивает:

• управление гидроцилиндрами подъема и опускания;
• формирование требуемых параметров давления и расхода рабочей жидкости;
• контроль температуры масла;
• контроль загрязнения фильтрующих элементов;
• контроль уровня рабочей жидкости;
• защиту оборудования при аварийных режимах.

Особое внимание при разработке было уделено предотвращению повреждения исполнительных механизмов при возможном заклинивании.

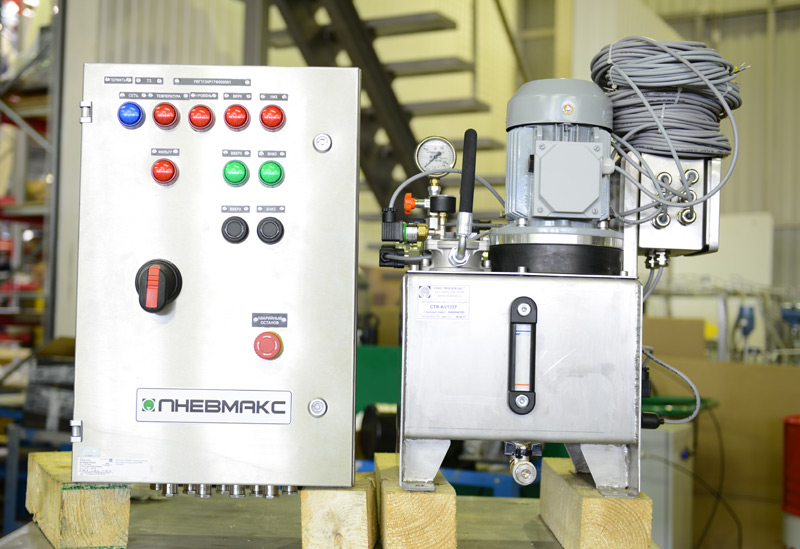

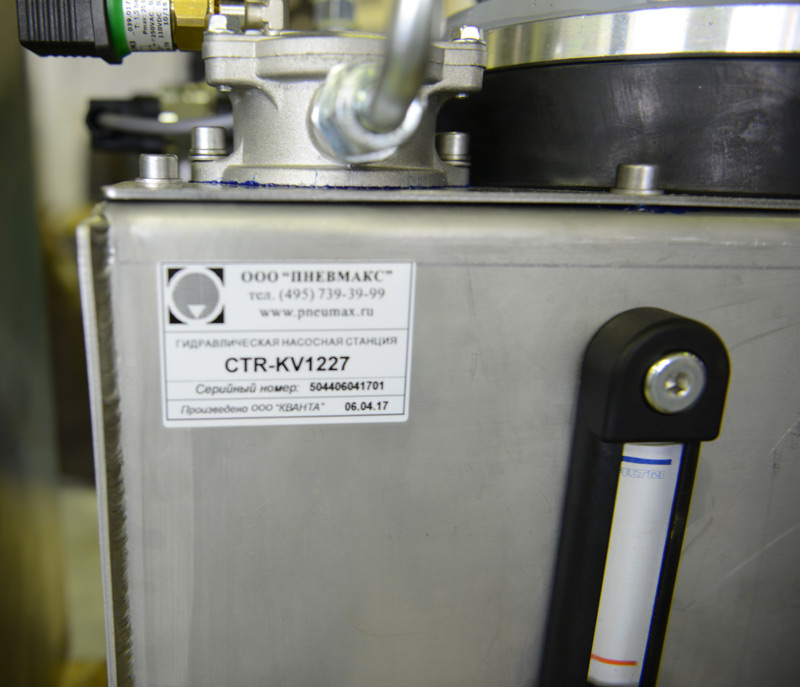

Конструкция гидростанции в тропическом исполнении

Одной из особенностей проекта стало применение материалов и компонентов, адаптированных для эксплуатации при повышенной влажности и воздействии агрессивной среды.

Гидростанция и шкаф-пульт управления изготовлены преимущественно из нержавеющей стали, что обеспечивает повышенную коррозионную стойкость оборудования.

Основные компоненты гидросистемы также выполнены в тропическом исполнении, что обеспечивает совместимость элементов системы с заданными условиями эксплуатации.

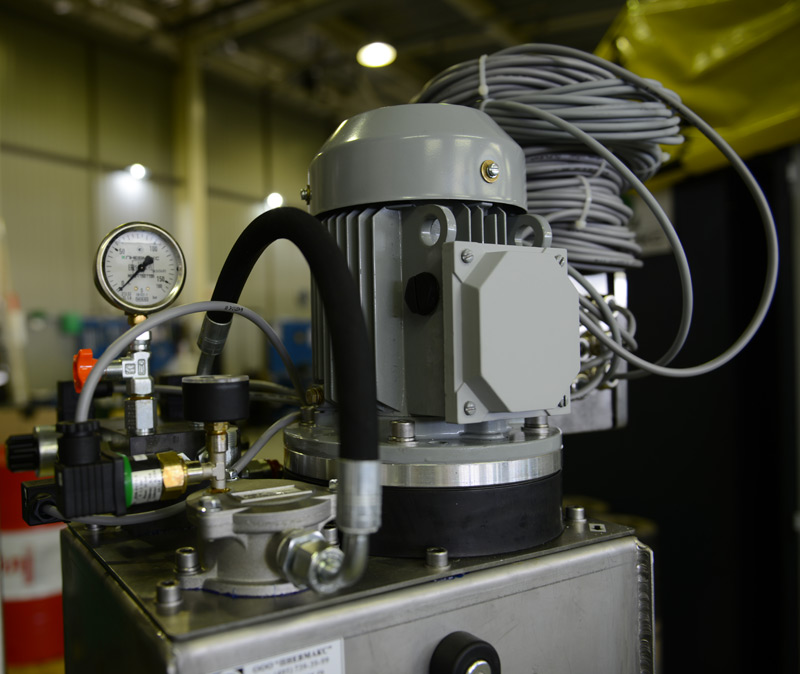

В состав гидравлической части входят:

• насосный агрегат;
• гидробак;

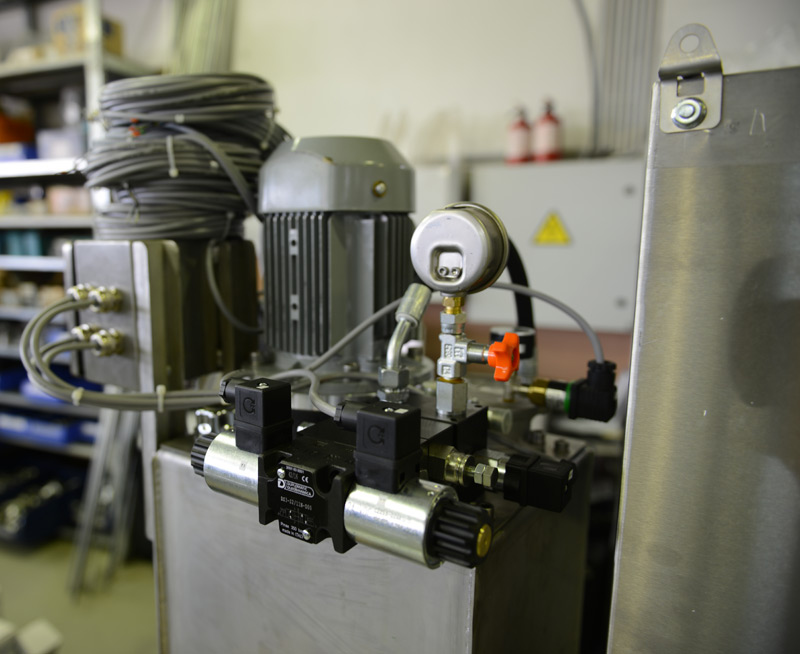

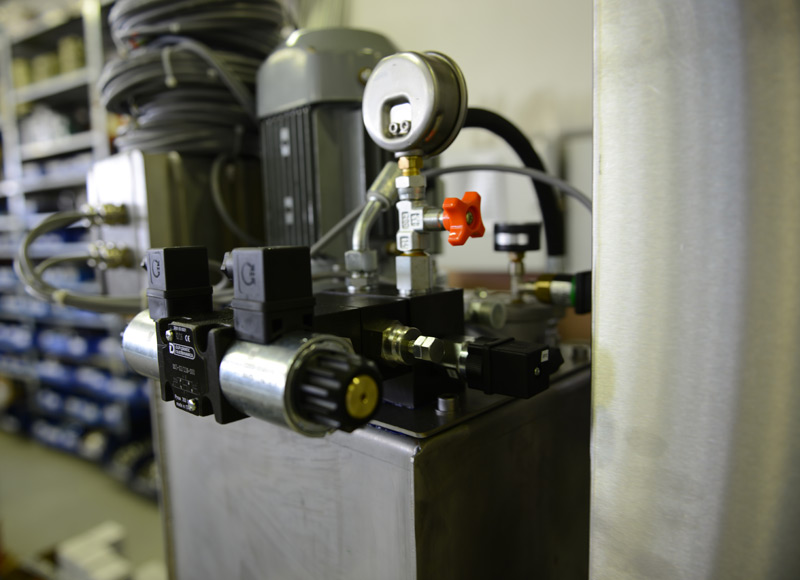

• гидроаппаратура управления;
• элементы подключения гидроцилиндров;
• контрольно-защитная аппаратура.

Система управления и защиты гидропривода

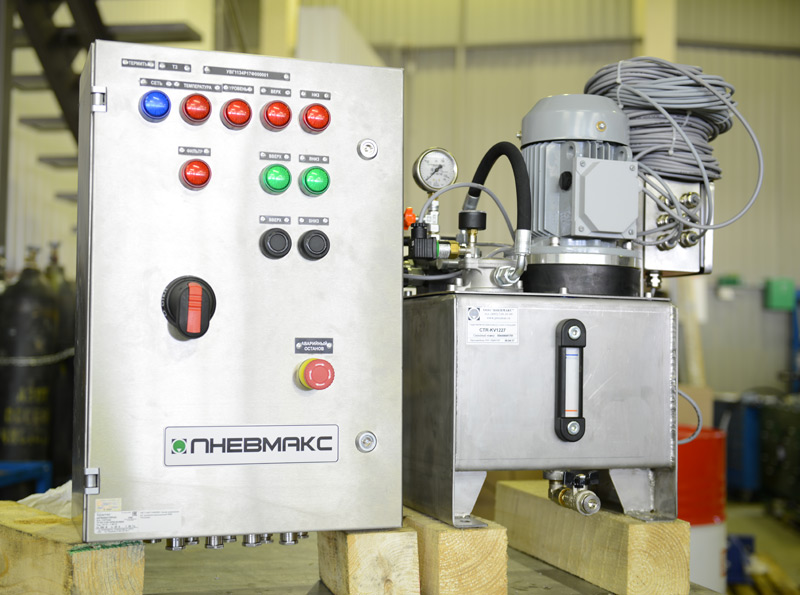

В состав проекта входит шкаф-пульт управления, обеспечивающий управление гидростанцией и контроль состояния оборудования.

На панели управления предусмотрены:

• кнопка аварийного останова;
• кнопки управления подъемом и опусканием;
• вводной рубильник;
• индикация режимов работы;
• индикация положения исполнительных механизмов;
• сигнализация аварийных состояний.

Для защиты гидросистемы реализованы следующие функции:

• отключение электромагнитов при срабатывании реле давления;
• возврат гидрораспределителя в нейтральное положение при аварийном режиме;
• отключение электродвигателя при перегреве рабочей жидкости;
• отключение при загрязнении фильтра;
• контроль минимального уровня масла.

Такая логика управления позволяет снизить риск повреждения оборудования при возникновении нештатных ситуаций.

Контроль состояния гидросистемы

Для диагностики состояния оборудования предусмотрены:

• реле уровня рабочей жидкости;
• контроль температуры масла;
• контроль загрязнения фильтра;
• два индуктивных концевых выключателя для контроля положения конструкции;
• манометры для контроля давления в гидросистеме.

Наличие системы контроля позволяет своевременно выявлять отклонения параметров и поддерживать надежность работы гидропривода.

Комплект поставки гидростанции CTR-KV1227

В состав поставки входят:

• гидростанция с клеммной коробкой;
• шкаф-пульт управления;
• рукава высокого давления;
• трубопроводы и фитинги для подключения гидроцилиндров;
• индуктивные концевые выключатели — 2 шт.;
• комплект технической документации.

Технические характеристики гидростанции CTR-KV1227

• климатическое исполнение — ТВ3 по ГОСТ 15150-69;
• мощность электродвигателя — 0,75 кВт;
• напряжение питания — 380 В;
• частота сети — 50 Гц;
• количество фаз — 3;
• частота вращения электродвигателя — 1500 об/мин;
• подача насоса — 4 л/мин;
• давление настройки предохранительного клапана — 70 бар;
• диапазон измерения давления манометров — 0–160 бар;
• объем гидробака — 15 л;
• рабочая жидкость — HLP ISO VG 32–46 по DIN 51524;
• вязкость рабочей жидкости — 20–100 сСт;
• температура рабочей жидкости — от +5 до +60 °С.

Возможности применения аналогичных гидросистем

Проектные решения, реализованные в гидростанции CTR-KV1227, могут использоваться при разработке гидросистем для оборудования, работающего в условиях повышенной влажности и агрессивной окружающей среды.

К таким задачам относятся:

• управление подъемно-опускными механизмами;
• гидроприводы морского и прибрежного оборудования;
• оборудование тропического и специального исполнения;
• промышленные установки с повышенными требованиями к коррозионной стойкости.

Инженерные особенности проекта

Особенностью проекта является адаптация гидростанции к эксплуатации в условиях тропического климата.

Применение нержавеющих материалов, компонентов тропического исполнения и системы автоматического контроля позволяет обеспечить устойчивую работу гидропривода при воздействии повышенной влажности, температуры и агрессивной окружающей среды.
