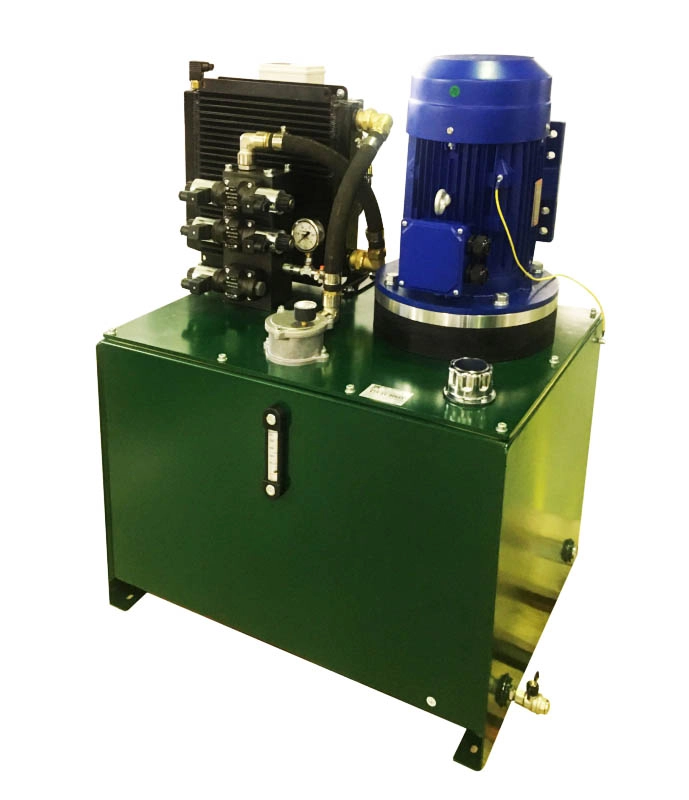

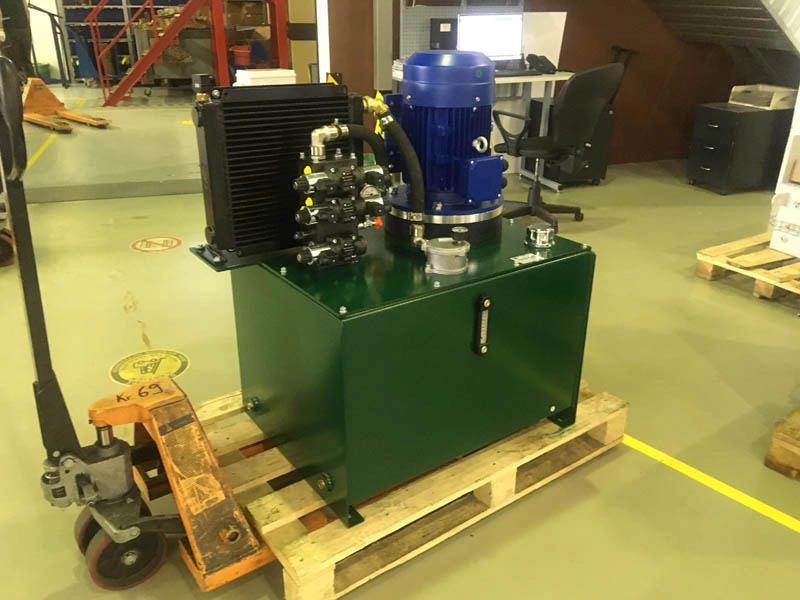

Гидростанция CTR-KV-B0685 для шаржир-машины
Гидростанция CTR-KV-B0685 предназначена для управления гидравлическими механизмами шаржир-машины.
К станции подключаются два гидроцилиндра. Один управляет вертикальным перемещением хобота, второй выполняет зажим заготовки. Команды на работу гидропривода поступают от системы управления шаржир-машины.
Гидропривод перемещения хобота и зажима заготовки
Силовая часть гидростанции включает мотор-насосную группу с нерегулируемым шестеренным насосом и электродвигателем.
Номинальный расход составляет 45 л/мин, номинальное давление — 120 бар. Гидробак рассчитан на 165 л рабочей жидкости.
Гидравлическая схема обеспечивает питание двух исполнительных цилиндров:
- гидроцилиндра вертикального перемещения хобота;
- гидроцилиндра зажима заготовки.
Работа гидростанции в течение восьмичасовой смены
CTR-KV-B0685 рассчитана на работу в течение одной смены продолжительностью 8 часов в сутки.
Номинальная потребляемая мощность составляет 11 кВт. В качестве рабочей жидкости применяется минеральное гидравлическое масло HLP 32–46.
Управление станцией выполняется от общей системы управления шаржир-машины.
Охлаждение и фильтрация рабочей жидкости
Воздушный теплообменник установлен в сливной линии и отводит тепло от рабочей жидкости перед ее возвратом в бак.
Очистка масла выполняется сливным фильтром с тонкостью фильтрации 25 мкм.
Для контроля состояния гидростанции предусмотрены:
- контроль давления;
- контроль максимальной температуры рабочей жидкости;
- сигнализация опасного уровня масла в баке;
- сигнализация аварийного уровня масла в баке;
- контроль состояния фильтрующего элемента.
Сигналы передаются в систему управления оборудования и используются для удаленного контроля рабочих параметров.
Расширенный комплект ЗИП для эксплуатации шаржир-машины
Станция предназначена для работы в тяжелых производственных условиях. В объем поставки включен расширенный комплект запасных частей, в том числе резервный насос. Комплект ЗИП сокращает время восстановления гидропривода при замене основных изнашиваемых или отказавших компонентов.
Технические характеристики CTR-KV-B0685
- объект применения — шаржир-машина;
- количество подключаемых гидроцилиндров — 2;
- функции гидроцилиндров — вертикальное перемещение хобота и зажим заготовки;
- объем гидробака — 165 л;
- номинальное давление — 120 бар;
- номинальный расход — 45 л/мин;
- номинальная потребляемая мощность — 11 кВт;
- тип насоса — нерегулируемый шестеренный;
- рабочая жидкость — минеральное гидравлическое масло HLP 32–46;
- режим работы — одна смена продолжительностью 8 часов в сутки;
- охлаждение рабочей жидкости — воздушный теплообменник в сливной линии;
- тонкость фильтрации сливного фильтра — 25 мкм;
- управление — от системы управления шаржир-машины;
- комплект ЗИП — расширенный, с запасным насосом.
