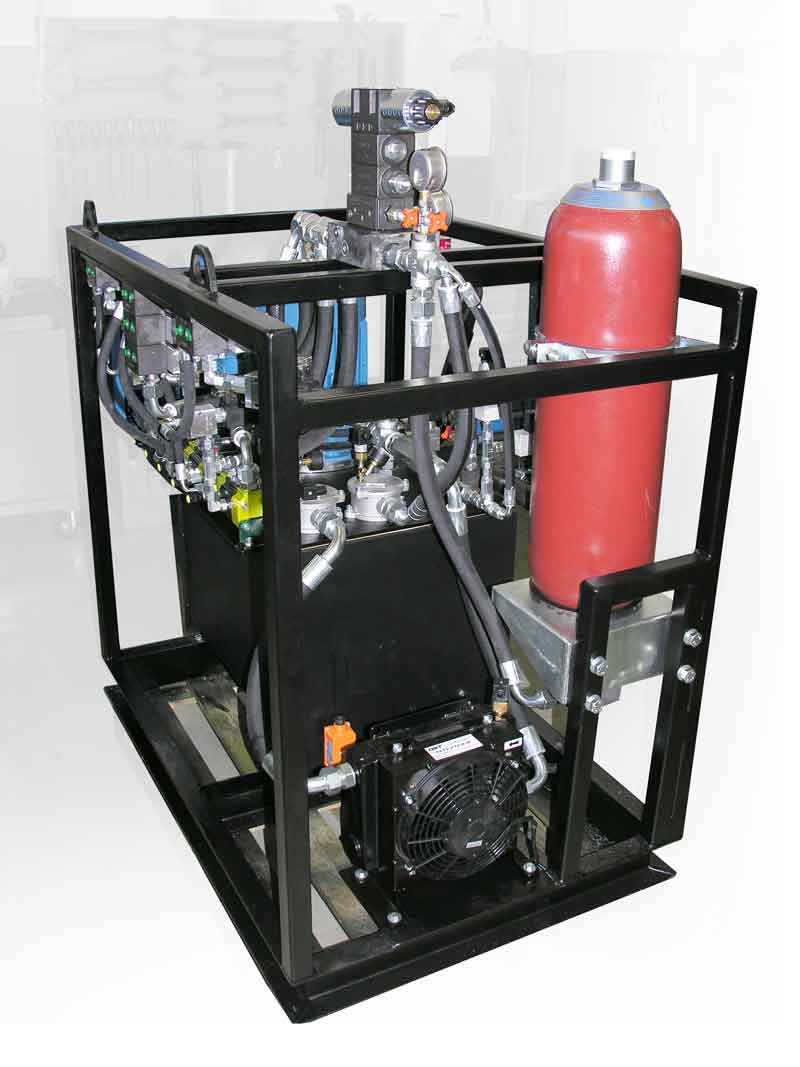

Гидростанция CTR-KV0919 для стенда проверки геометрии сварных труб

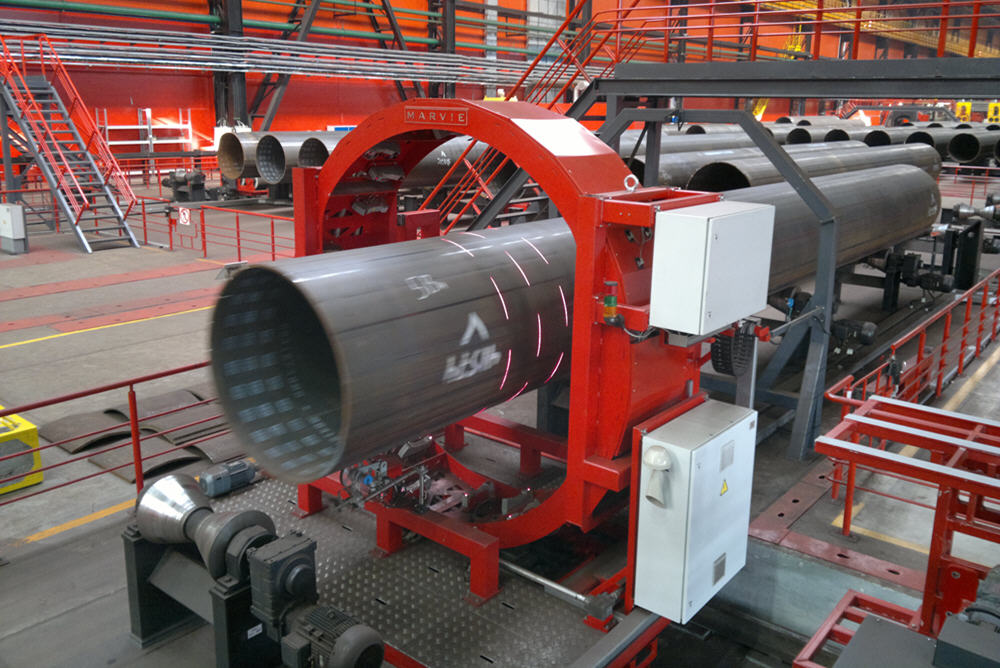

Для стенда проверки геометрии сварных труб ПНЕВМАКС разработала гидростанцию CTR-KV0919. Проект реализован при модернизации производственной линии и предназначен для управления подъемно-поворотными роликами, подающими трубу в зону измерений. В зависимости от длины изделия в работе одновременно участвуют от трех до пяти гидроцилиндров. Поэтому основным требованием к гидросистеме стала согласованность движения исполнительных механизмов при подъеме, перемещении и позиционировании трубы.

Синхронизация от трех до пяти гидроцилиндров

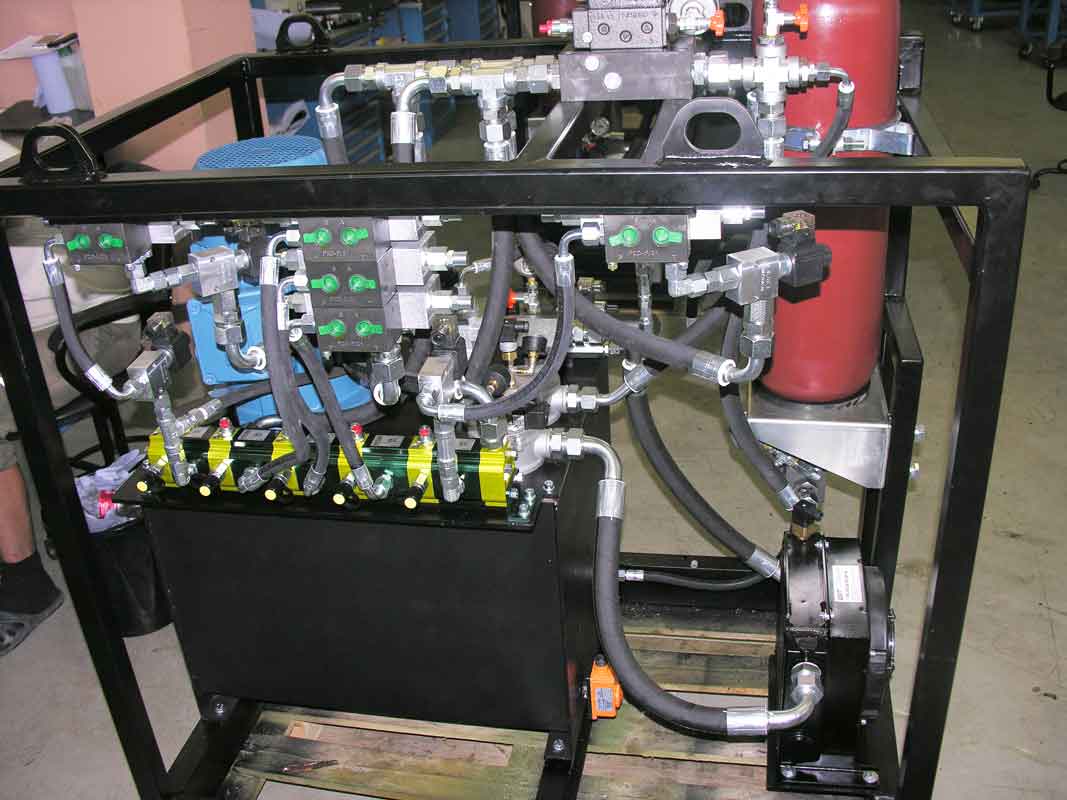

Распределение рабочей жидкости между гидроцилиндрами выполняется шестеренным делителем потока.

Каждая секция делителя оснащена:

• предохранительным клапаном;
• антикавитационным клапаном.

Делитель потока согласует движение гидроцилиндров, задействованных в текущем цикле. Количество работающих исполнительных механизмов определяется длиной контролируемой трубы. Такая схема позволяет использовать один стенд для изделий разных габаритов и сохранять согласованное положение подъемно-поворотных роликов при подаче трубы в измерительную зону.

Плавный подъем и остановка роликов

На каждом гидроцилиндре установлены подпорно-тормозные клапаны, которые регулируют движение исполнительных механизмов при подъеме и опускании роликов и удерживают нагрузку при изменении режима работы гидросистемы. Совместная работа делителя потока и подпорно-тормозной аппаратуры обеспечивает согласованное перемещение нескольких цилиндров без резких изменений скорости.

Гидроаккумулятор в напорной линии

В напорной магистрали установлен баллонный гидроаккумулятор объемом 20 л. Он используется для накопления гидравлической энергии и покрытия кратковременного расхода при работе подъемно-поворотных роликов. Зарядка гидроаккумулятора выполняется автоматически. Управление построено на двух реле давления, настроенных на минимальное и максимальное значения рабочего диапазона.

Работа гидростанции в режиме 24/7

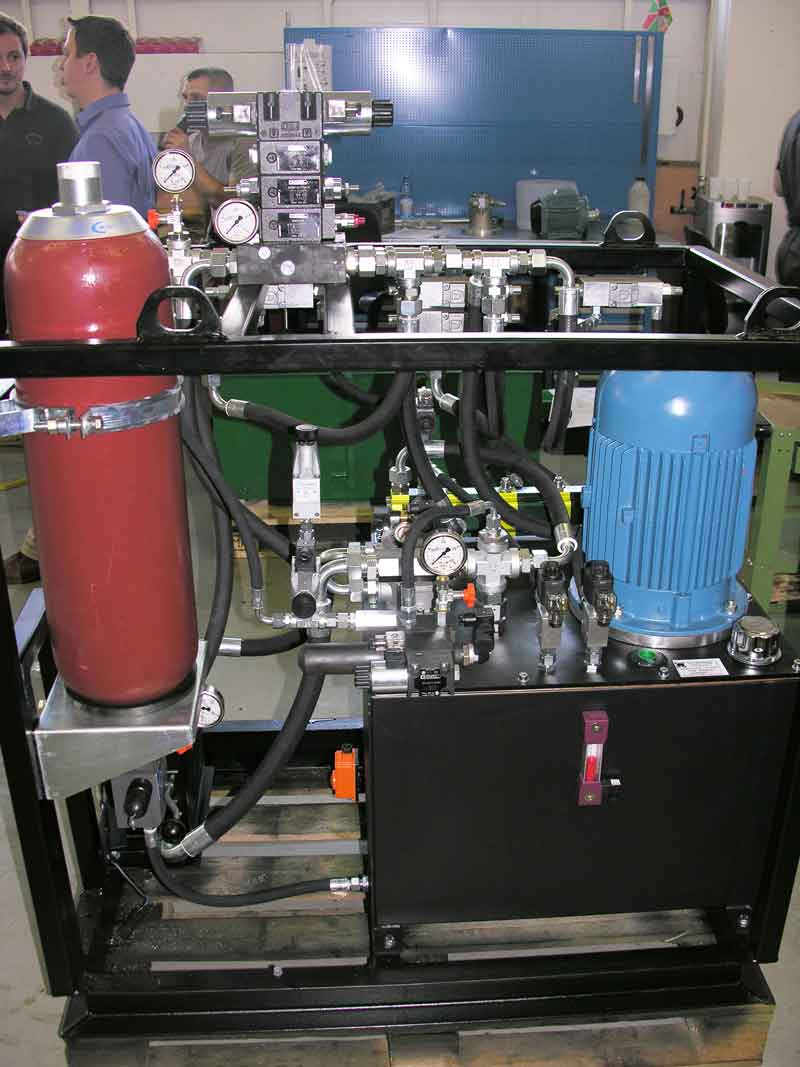

Силовой агрегат включает сдвоенный нерегулируемый шестеренный насос и электродвигатель мощностью 9,2 кВт.

Номинальное давление гидросистемы составляет 200 бар, номинальный расход — 21 л/мин. Объем гидробака — 100 л.

Гидростанция рассчитана на круглосуточную эксплуатацию в составе стенда проверки геометрии труб.

Охлаждение и фильтрация рабочей жидкости

Воздушный теплообменник установлен на сливной линии одного из насосов и используется для отвода тепла от рабочей жидкости.

Очистка масла выполняется:

• напорным фильтром с тонкостью фильтрации 10 мкм;
• сливным фильтром с тонкостью фильтрации 25 мкм.

В качестве рабочей жидкости применяется минеральное гидравлическое масло ISO VG 32–46.

Управление от системы стенда

Команды на работу гидростанции поступают от системы управления стендом проверки геометрии труб.

Для контроля состояния оборудования предусмотрены датчики:

• давления;
• температуры рабочей жидкости;
• уровня масла в гидробаке;
• состояния фильтрующих элементов.

Полученные сигналы используются для удаленного мониторинга параметров гидросистемы в процессе эксплуатации.

Технические характеристики CTR-KV0919

• объект применения — стенд проверки геометрии сварных труб;
• управляемые механизмы — подъемно-поворотные ролики;
• количество одновременно работающих гидроцилиндров — от 3 до 5;
• объем гидробака — 100 л;
• номинальное давление — 200 бар;
• номинальный расход — 21 л/мин;
• мощность электродвигателя — 9,2 кВт;
• тип насоса — сдвоенный нерегулируемый шестеренный;
• объем гидроаккумулятора — 20 л;
• тип гидроаккумулятора — баллонный;
• управление зарядкой гидроаккумулятора — два реле давления;
• режим работы — 24/7;
• рабочая жидкость — минеральное гидравлическое масло ISO VG 32–46;
• теплообменник — воздушный;
• тонкость фильтрации напорного фильтра — 10 мкм;
• тонкость фильтрации сливного фильтра — 25 мкм;
• объем поставки — гидростанция и комплект ЗИП.
